binder 09 0131 290 12 09 0131 290 12-20 Zástrčka s přírubou, 1 ks

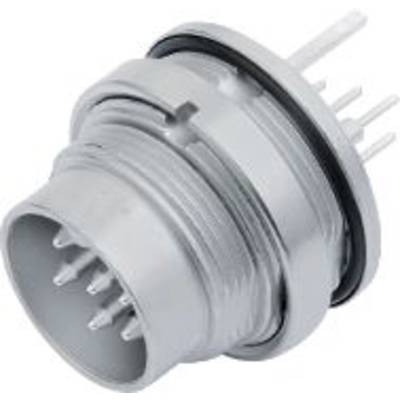

Stříbrný, kulatý vícepólový konektor s několika kolíky, používaný pro elektrické propojení.

Ilustrační obrázek

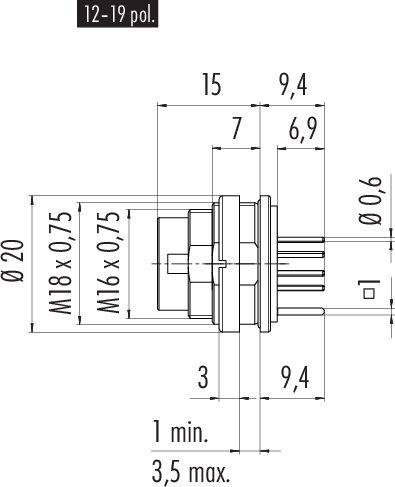

Technický výkres válcového konektoru s rozměry, včetně průměru a velikostí závitů.

Schéma zapojení 7-pinového konektoru s písemnými označeními od A do M, která označují polohu pinů.

1/3

Ilustrační obrázek

Kategorie produktu

Zástrčka s přírubou

Provedení

přírubová zástrčka

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

4 Ks

Prodej a doprava:

Počet

Celková cena (825,00 Kč / kus)

Kč

Už jen 4 Ks skladem!

Nahlásit právní incident

Hlavní benefity

09 0131 290 12 série 723

Zástrčka s přírubou, M16, IP67
Počet pólů: 12
stínitelný
ponorové pájení
IP67
UL
zašroubovatelná zepředu

Dodatečné informace:

Technické parametry

EMC způsobilost: stínitelný
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie I
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Způsob montáže: Montáž krytu

Typ: 09 0131 290 12

Kategorie produktu: Zástrčka s přírubou

Provedení: přírubová zástrčka

počet kontaktů: 12

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Uzávěrka: šrouby

Jmenovité napětí: 60 V

Materiál kontaktu: Cu Zn

Materiál pouzdra: zinkový odlitek poniklovaný

Číslo výrobce: 09 0131 290 12-20

Pólů: 12

Splňuje RoHS: ano

: IP67

Série: 723

Ke stažení

List technických údajů

List technických údajů 3214642 binder 09 0131 290 12 09 0131 290 12-20 Zástrčka s přírubou, 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16
