Konektory a kabely Konektory Průmyslové konektory Kulatý konektor

binder 09 0131 00 12 09 0131 00 12-20 Zástrčka s přírubou, 1 ks

EAN:
Označení výrobce:
Objednací číslo:

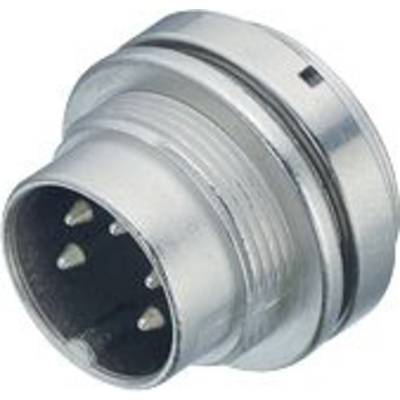

Stříbrný šestipólový kulatý konektor, typický pro průmyslové použití, ukazuje šroubové spojení pro bezpečné upevnění.
Ilustrační obrázek
Stříbrný šestipólový kulatý konektor, typický pro průmyslové použití, ukazuje šroubové spojení pro bezpečné upevnění.

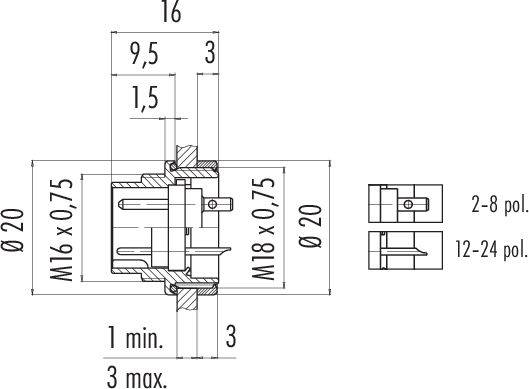

Technický výkres konektoru s rozměry v milimetrech. Detaily o velikosti závitu M16 a M18 a různých počtech kolíků.
Schéma zapojení konektoru se 12 kolíky, očíslovanými od A do M. Znázornění ukazuje rozmístění kolíků a možné obsazení.
1/3
Ilustrační obrázek
Kategorie produktu
Zástrčka s přírubou
Provedení
přírubová zástrčka
počet kontaktů
12
Připojení
pájené
Obsah
1 ks
Datasheety: (PDF)
Deutsch (Deutschland)
binder


56 Ks
Prodej a doprava:
Conrad Electronic Obchodní podmínky

Počet

Celková cena (595,00 Kč / kus)
Kč
Nahlásit právní incident
  • Hlavní benefity
  • Technické parametry
  • Varianty
  • Ke stažení
  • Popis
  • Související

Hlavní benefity

09 0131 00 12 série 723

  • Zástrčka s přírubou, M16, IP67
  • Počet pólů: 12
  • nestíněné
  • pájení
  • IP67
  • UL

Dodatečné informace:

Technické parametry

  • EMC způsobilost: Nestíněná
  • Izolační odpor: ≥ 10, na / Ω
  • Průchodový odpor: 3 mΩ
  • Izolační skupina: III
  • Přepěťová kategorie I
  • Stupeň znečištění: 1
  • Materiál těla kontaktů: PBT (UL94 v-0)
  • Způsob montáže: Montáž krytu
Typ

09 0131 00 12

Kategorie produktu

Zástrčka s přírubou

Provedení

přírubová zástrčka

počet kontaktů

12

Připojení

pájené

Obsah

1 ks

Jmenovitý proud

3 A

Jmenovitý proud - filtr

3 A

Uzávěrka

šrouby

Jmenovité napětí

60 V

Materiál kontaktu

Cu Zn

Materiál pouzdra

zinkový odlitek poniklovaný

AWG 24

Číslo výrobce

09 0131 00 12-20

Pólů

12

maximální průřez

0.25 mm²

Rozsah průřezů

0.25 mm² (max)

Splňuje RoHS

ano

IP67

Série

723

Varianty(Veškeré ceny jsou vč. DPH)

Typ
Jmenovitý proud - filtr
Připojení
Provedení
Obsah
počet kontaktů
Kategorie produktu
Jmenovité napětí

binder 09 0101 19 02 Kabelová zástrčka, 20 ks
binder 09 0101 19 02 Kabelová zástrčka, 20 ks

2559502


09 0101 19 02
7 A
pájené
zástrčka, rovná
20 ks
2
Kabelová zástrčka
250 V
binder 09 0101 25 02 Kabelová zástrčka, 20 ks
binder 09 0101 25 02 Kabelová zástrčka, 20 ks

2559503


09 0101 25 02
7 A
pájené
zástrčka, rovná
20 ks
2
Kabelová zástrčka
250 V
binder 09 0101 70 02 Kabelová zástrčka, 20 ks
binder 09 0101 70 02 Kabelová zástrčka, 20 ks

2559504


09 0101 70 02
7 A
pájené
zástrčka, rovná
20 ks
2
Kabelová zástrčka
250 V
binder 09 0101 79 02 Kabelová zástrčka, 20 ks
binder 09 0101 79 02 Kabelová zástrčka, 20 ks

2559505


09 0101 79 02
7 A
pájené
zástrčka, rovná
20 ks
2
Kabelová zástrčka
250 V
binder 09 0102 25 02 Kabelová zásuvka, 20 ks
binder 09 0102 25 02 Kabelová zásuvka, 20 ks

2559506


09 0102 25 02
7 A
pájené
zásuvka, rovná
20 ks
2
Kabelová zásuvka
250 V
binder 09 0102 70 02 Kabelová zásuvka, 20 ks
binder 09 0102 70 02 Kabelová zásuvka, 20 ks

2559507


09 0102 70 02
7 A
pájené
zásuvka, rovná
20 ks
2
Kabelová zásuvka
250 V
binder 09 0102 79 02 Kabelová zásuvka, 20 ks
binder 09 0102 79 02 Kabelová zásuvka, 20 ks

2559508


09 0102 79 02
7 A
pájené
zásuvka, rovná
20 ks
2
Kabelová zásuvka
250 V
binder 09 0103 00 02 Zástrčka s přírubou, 20 ks
binder 09 0103 00 02 Zástrčka s přírubou, 20 ks

2559509


09 0103 00 02
7 A
pájené
přírubová zástrčka
20 ks
2
Zástrčka s přírubou
250 V
binder 09 0103 09 02 Zástrčka s přírubou, 20 ks
binder 09 0103 09 02 Zástrčka s přírubou, 20 ks

2559510


09 0103 09 02
7 A
pájené
přírubová zástrčka
20 ks
2
Zástrčka s přírubou
250 V
binder 09 0103 80 02 Zástrčka s přírubou, 20 ks
binder 09 0103 80 02 Zástrčka s přírubou, 20 ks

2559511


09 0103 80 02
7 A
pájené
přírubová zástrčka
20 ks
2
Zástrčka s přírubou
250 V

Ke stažení

List technických údajů

Deutsch (Deutschland)

List technických údajů 3214641 binder 09 0131 00 12 09 0131 00 12-20 Zástrčka s přírubou, 1 ks

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16

Tento text byl přeložen strojově.

Popis

Těchto 7 miniaturních kulatého konektoru je díky širokému výběru blokovacích systémů, příuspořádáním kontaktů, IP-ochranných typů a přípojek vhodné pro široké spektrum použití. Zákazníci si mohou vybrat mezi blokováním Push-Pull, Snap-In, bajonetovým a M16. V závislosti na řadě jsou k dispozici konektory s 2 až 24 kontakty v kabelovém nebo přírubovém provedení. Typy připojení: Krimpovací, ponorné, šroubové svorky a pájecí vývody, licna a nastříkaný kabel. Stejně jako všechny produkty značky Binder jsou tyto miniaturní konektory vyrobeny z kvalitních materiálů pro dlouhou a spolehlivou dobu používání. Mnohé jsou schváleny UL a VDE, některé jsou v souladu s ASIG.

Vlastnosti:

• Stupeň krytí IP40, IP67, stíněný se stupněm krytí IP67 nebo IP68
• 2 až 24 pólů
• Rovné a zahnuté kabelové provedení
• Provedení příruby
• Pozlacené nebo postříbřené mosazné a bronzové kontakty
• 1000 cyklů zapojení a více
• Několik západkových systémů, mimo jiné bajonetové, Snap-In a M16

Tento text byl přeložen strojově.
