binder 09 0073 00 02 09 0073 00 02-20 Zástrčka s přírubou, 1 ks

Kulatý kovový konektor se třemi kolíky, vhodný pro elektrické připojení, na bílém pozadí.

Ilustrační obrázek

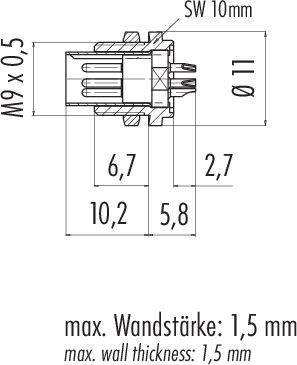

Technický výkres konektoru s rozměry: délka 10,2 mm, šířka 6,7 mm, výška 5,8 mm. Max. tloušťka stěny: 1,5 mm.

Dva body s čísly 1 a 2 na kruhovém diagramu s křížovými čarami.

1/3

Ilustrační obrázek

Kategorie produktu

Zástrčka s přírubou

Provedení

přírubová zástrčka

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

Doručení: Út 11. 8.

38 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (285,00 Kč / kus)

285,00 Kč

Včetně DPH.

Nahlásit právní incident

Hlavní benefity

09 0073 00 02 série 711

Zástrčka s přírubou IP40 M9
Počet pólů 2
nestíněné
pájení
IP40

Dodatečné informace:

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie: II
Stupeň znečištění: 1
Materiál těla kontaktů: PA (UL94 v-0)
Způsob montáže: Montáž krytu

Typ: 09 0073 00 02

Kategorie produktu: Zástrčka s přírubou

Provedení: přírubová zástrčka

počet kontaktů: 2

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Uzávěrka: šrouby

Jmenovité napětí: 125 V

Materiál kontaktu: Cu Zn

: AWG 24

Číslo výrobce: 09 0073 00 02-20

Pólů: 2

maximální průřez: 0.25 mm²

Rozsah průřezů: 0.25 mm² (max)

Splňuje RoHS: ano

: IP40

Série: 711

Ke stažení

List technických údajů

List technických údajů 3214471 binder 09 0073 00 02 09 0073 00 02-20 Zástrčka s přírubou, 1 ks

Popis

Naše subminiaturní kulaté konektory jsou navrženy pro mnoho aplikací, kde hrají důležitou roli velikost a integrita signálu. Nabízíme modely se Schnap, bajonetovým a Push-Pull zámkem i se šroubovacím uzávěrem M9 ve dvou různých provedeních, s ochranou IP40 nebo se stupněm krytí IP67. Konektory jsou k dispozici se dvěma až osmi kontakty, v rovném nebo úhlovém provedení, a také jako přírubová zástrčka. Různé modely mají pájené nebo pájecí připojení a jsou k dispozici s nastříkanými kabely v různých délkách. Pro výrobu kulatého konektoru použijte kvalitní materiály. Pouzdro a kontaktní těleso se skládá z PUR nebo PVC, kontakty jsou z pozlacené bronzu nebo pozlacené mosazi. K dispozici je 7 různých sérií, které přesvědčí následujícími výhodami:

• Volba zamykání
Stupeň krytí IP40 nebo IP67
• 2 až 8 pólů
• Přímé a zahnuté provedení
• Až 1.000 cyklů zapojení

Tento text byl přeložen strojově.
