binder 09 0035 00 03 09 0035 00 03-20 Zástrčka s přírubou, 1 ks

Kulatá kovová zástrčka s drážkami a postranním háčkem pro upevnění. Často se používá v elektrických zařízeních.

Ilustrační obrázek

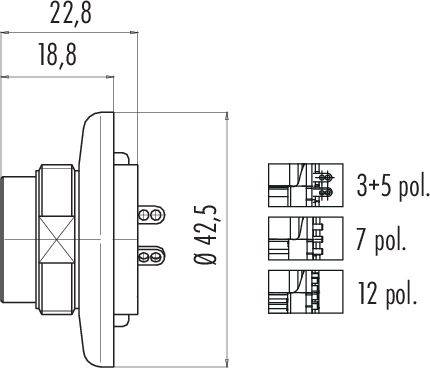

Technický výkres kruhového konektoru o rozměrech 22,8 mm x 18,8 mm s průměrem 42,5 mm. Zobrazuje průřez 3+5 pólovým, 7 pólovým a 12 pólovým konektorem.

Schéma zapojení s kruhovým konektorovým vzorem obsahuje tři číslované kontaktní body označené 1, 2 a 3.

1/3

Ilustrační obrázek

Kategorie produktu

Zástrčka s přírubou

Provedení

přírubová zástrčka

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

Doručení: St 7. 10.

6 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (775,00 Kč / kus)

775,00 Kč

Včetně DPH.

Už jen 6 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

09 0035 00 03 série 691

M25 zástrčka s přírubou
Počet pinů: 3
stínitelný
pájení
IP40

Technické parametry

EMC způsobilost: stínitelný
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: ≤ 5 mΩ
Izolační skupina: III
Přepěťová kategorie: II
Stupeň znečištění: 1
Materiál těla kontaktů: PBT (UL94 v-0)
Způsob montáže: Montáž krytu

Typ: 09 0035 00 03

Kategorie produktu: Zástrčka s přírubou

Provedení: přírubová zástrčka

počet kontaktů: 3

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 10 A

Jmenovitý proud - filtr: 10 A

Uzávěrka: šrouby

Jmenovité napětí: 250 V

Materiál kontaktu: Cu Zn

Materiál pouzdra: slitina hliníku

: AWG 16

Číslo výrobce: 09 0035 00 03-20

Pólů: 3

maximální průřez: 1.50 mm²

Rozsah průřezů: 1.50 mm² (max)

: IP40

Série: 691

Ke stažení

List technických údajů

List technických údajů 3214457 binder 09 0035 00 03 09 0035 00 03-20 Zástrčka s přírubou, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3214457 binder 09 0035 00 03 09 0035 00 03-20 Zástrčka s přírubou, 1 ks

Popis

Náš sortiment konektorů je vhodný pro téměř všechny typy nízkonapěťových a vysokonapěťových aplikací, od bezpečnostních a CCTV systémů přes ethernetové komponenty průmyslové sběrnice až po AC a DC motory. Některé modely splňují požadavky v nejextrémnějších prostředích - jak ve vnitřním, tak i venkovním prostředí. K dispozici jsou různé možnosti připojení, jako blokovací systémy je možné bajonetové, M23, M25 a RD24 zamykání. Některé modely jsou schváleny ESTI+, UL a VDE. Pro rozšíření oblasti použití si můžete vybrat mezi rovnými a pravoúhlými provedeními kabelů a příruby.

Vlastnosti:

• 3 až 24 kontaktů, i s PE
• Stupeň krytí IP40 až IP69K
• Schváleno UL, VDE a ESTI+
• Formáty kabelů a přírub
• Pájené, šroubové svorky, krimpovací připojení a nastříknuté kabely
• Stínitelná provedení

Tento text byl přeložen strojově.
