BERNSTEIN Tools for Electronics ESD svěrák, 9-240-ESD, Rozpětí (max.): 270 mm
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (5 214,05 Kč / kus)
5 214,05 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity

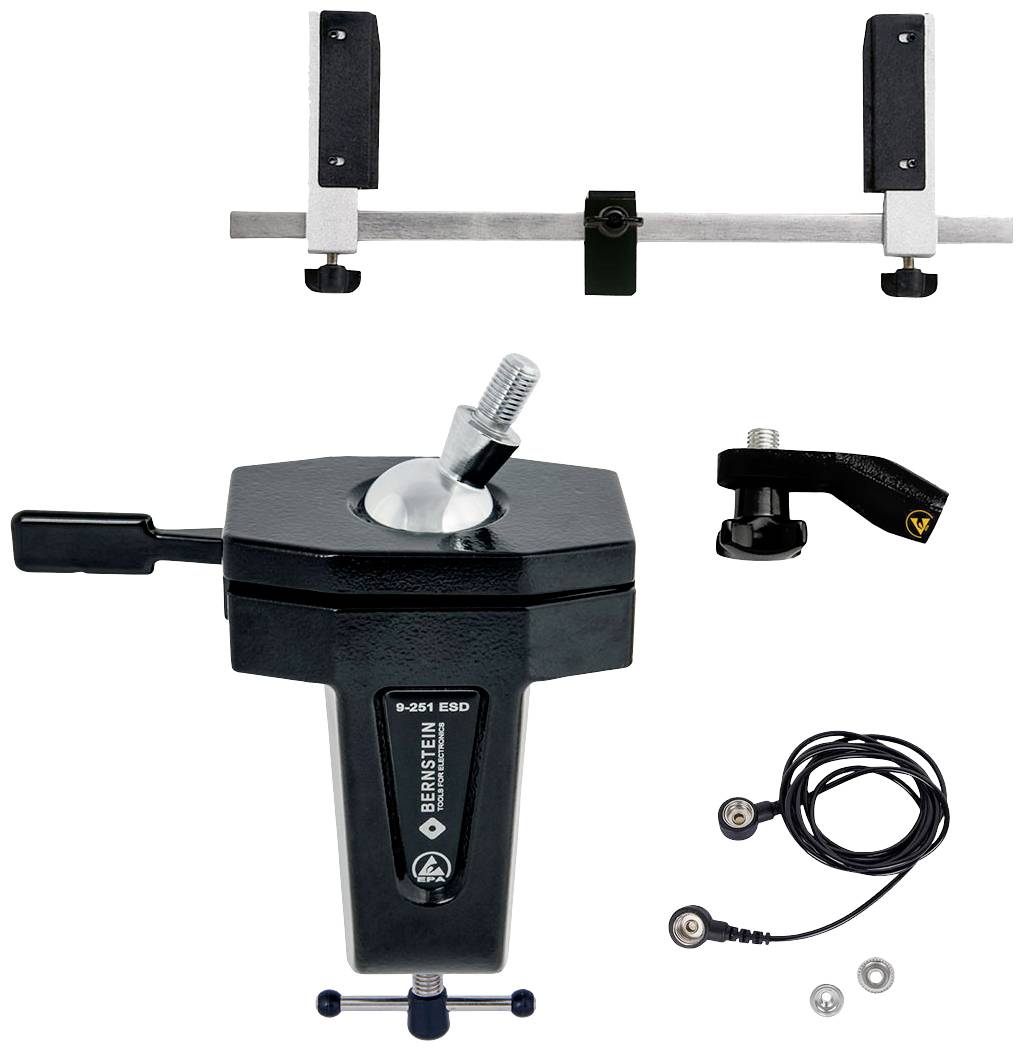

Sada kulových kloubů SPANNFIX Vario + kabel
- Přesný kulový kloub otočný o 360 °, plynule nastavitelné rychlé napětí, kvalitní výrobek vyrobený v Německu
- Stabilní rám s nastavením délky a otočným držáků
- S odpružením pro citlivé desky, úhlový adaptér pro větší sklon

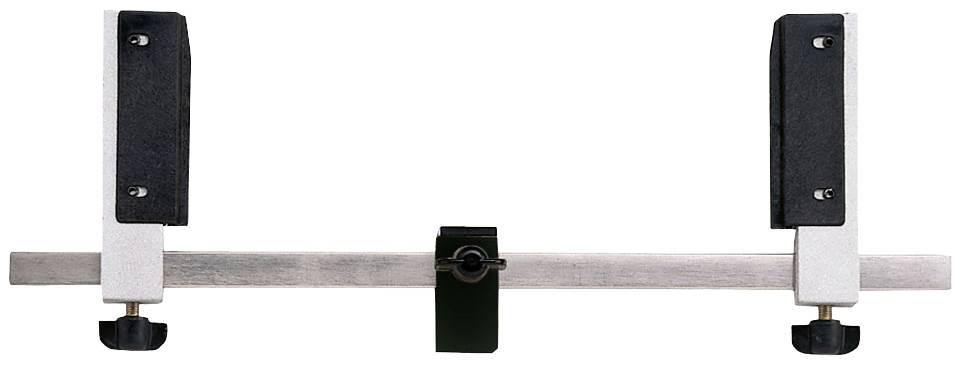

- Nastavitelný držák desky od 25 mm do 270 mm

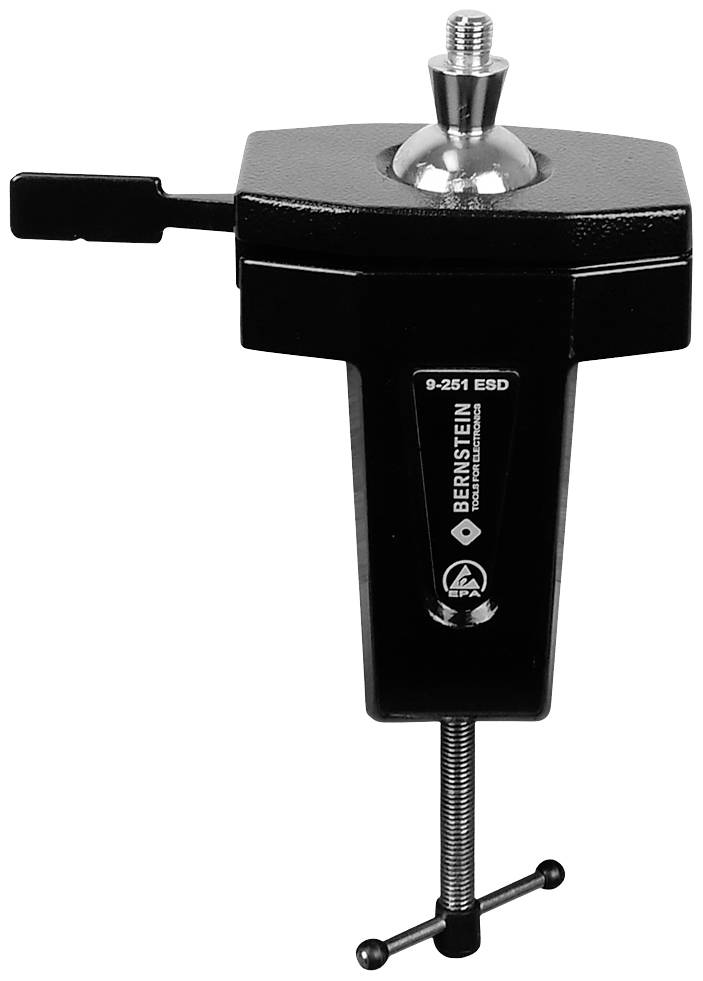

- Pro svorkování, pro pracovní stoly s max. Tloušťka desky stolu 80 mm
- Úhel sklonu: +/- 45°

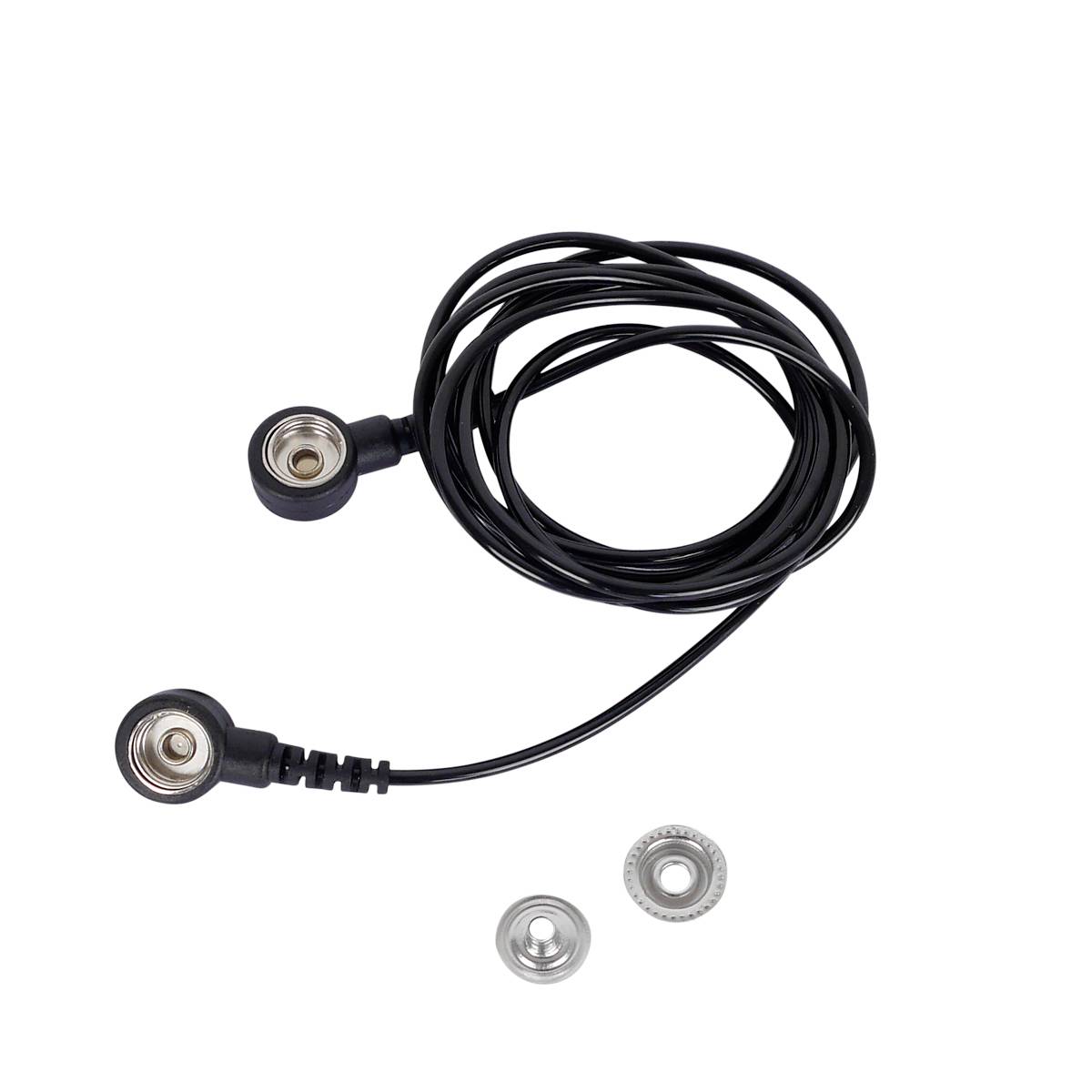

- Vč. ESD zemnicí vedení 1 MOhm, délka 1,8 m k připojení na Point EBP / Earth Bonding
- Materiály ocel, plast, hliníkový odlitek s ESD práškovým nátěrem, černá, 10^7 - 10^8 ohmů
Technické parametry
- Kategorie produktu
svěrák
- Vlastnosti
s kulovým kloubem
- Rozpětí (max.)
270 mm
- Upínací rozpětí (stolní svěrka)
80 mm
- Materiál
ocel
- Oblast použití
ESD
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3251121 BERNSTEIN Tools for Electronics ESD svěrák, 9-240-ESD, Rozpětí (max.): 270 mm
Popis

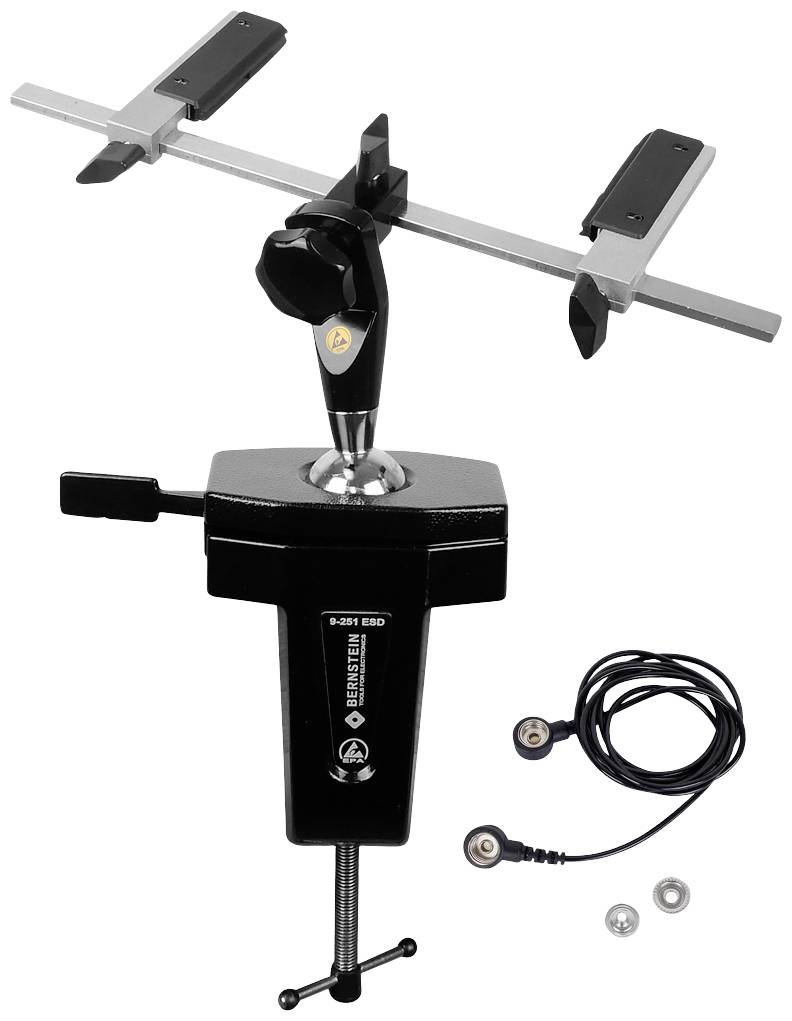

S deskou SPANNFIX Vario lze napnout PCBs/desky až do délky 270 mm. Pomocí plynule nastavitelné koule lze desku bezpečně umístit do všech směrů. Díky adaptéru lze rychle obracet desku PCBs/desky. Velmi užitečná jako třetí ruka při pájení nebo osazení, účelný svorkový a upevňovací mechanismus s rychloupínacím mechanismem.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení

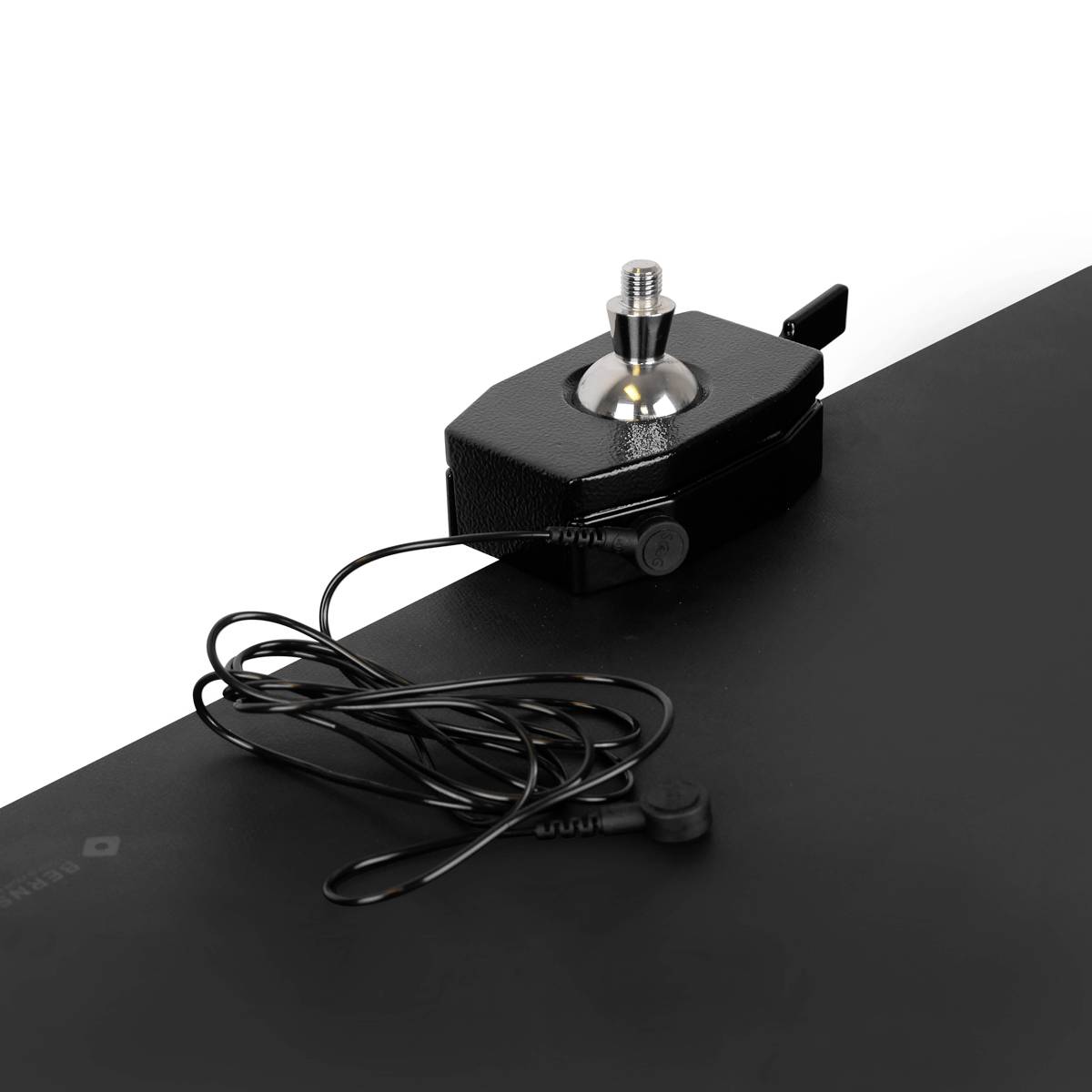

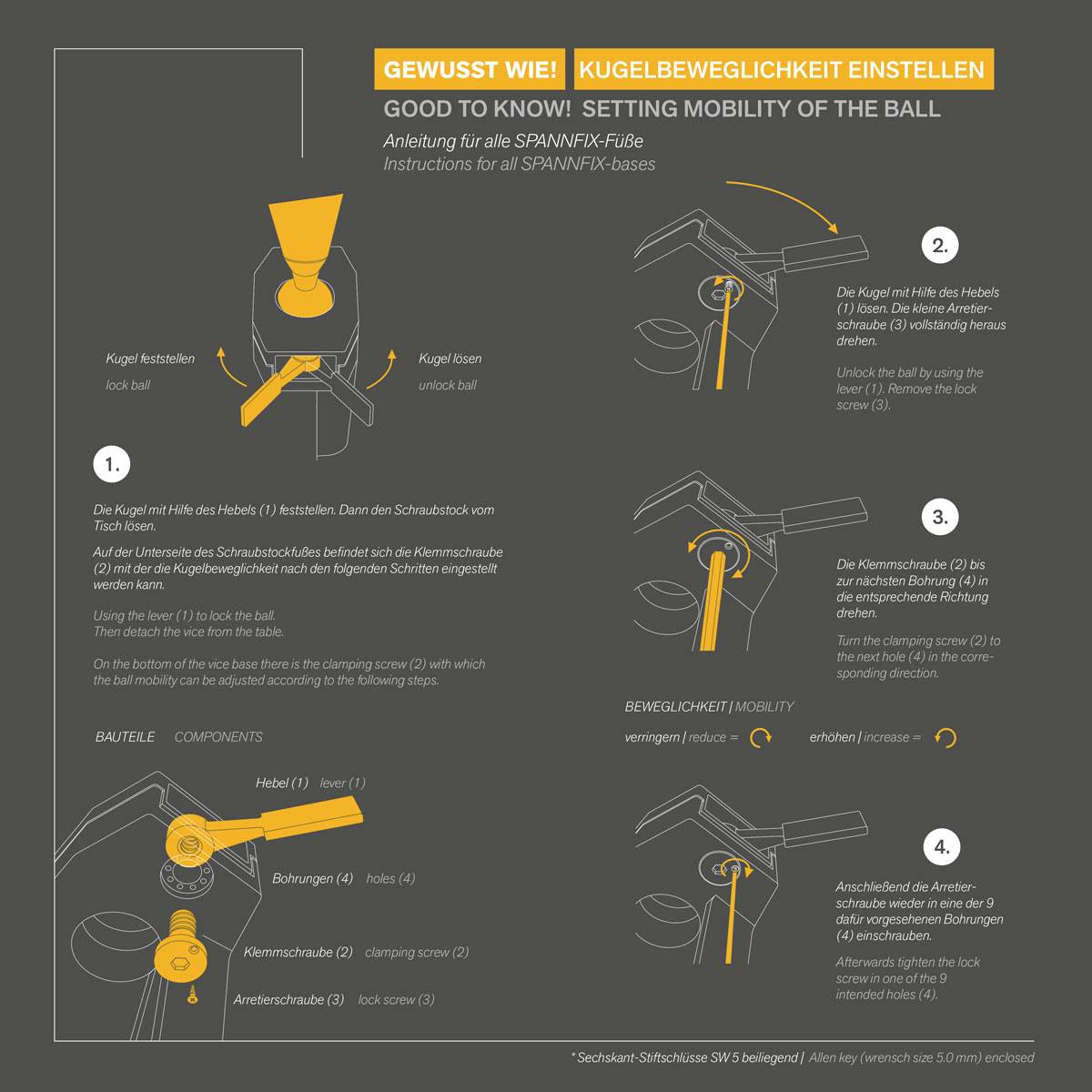

- Kulový kloub Bernstein má plynule nastavitelný - kulička s vnějším závitem pro všechna možná zařízení a přístroje, otočná o 360° a sklopná o 45°. Ty lze naklonit jakýmkoli směrem, což umožňuje rychlé, individuální a mobilní zaměření v každé pozici. Kulová hlava se uvolní jednoduchým pákovým pohybem a pevně upne v kuželovém pánev. Bez aretace má kulatý upínací kroužek velmi pevné držení. Seřizovacím šroubem na spodním sedadle koule umožňuje nastavení kulové hmotnosti od uvolněné do velmi pevné. Náš vývoj produktů neustále pracuje na optimalizaci a vývoji našich produktů. Pokud máte otázky, zlepšení nebo návrhy, těšíme se na váš kontakt.
Doplňující informace
Připojovací závit M12 x 1,5 mm (speciální závit) vhodný adaptér s rádi okamžitý maximální kroutící moment: Koule o Ø 40 mm cca 24 Nm, koule o Ø 60 mm cca 100 Nm přídržné frézy na úrovni závitového čepu: Koule o Ø 40 mm cca 45 kg (441N), koule o Ø 60 mm ca140 kg (371.2N). Odmašťování koule zvyšuje sílu sevření. Upínací patka: Tloušťka desky stolu max. 80 mm šroubovací podstavec: 4 x 9 mm průchozí díry magnetická noha: Přídržná síla 32 kg horizontálně, 15 kg vertikálně (magnet bez magnetu) provedení ESD: Svodový proud 10^7 a 10^8 ohmů EPA. Pro práci v elektrostaticky chráněných oblastech (ESD pracovní/ESD ochranná zóna). Patní části lze k zemnícímu bodu připojit pomocí tlačítka 10 mm. Hliníkové lité práškované díly pochromované, nerezové upozornění na součástky důležité pro bezpečnost, že nemůžeme poskytnout žádnou bezpečnost přídržných sil, aniž byste věděli, jak se skutečně používá. Kulička se může za různých fyzikálních podmínek chovat odlišně než u nás ve zkušební laboratoři při optimálním zkušebním prostředí.
