BERNSTEIN Tools for Electronics 4-9612-ETC, momentový adaptér, přednastavené, 3/8" (10 mm), 12.0 Nm (max)

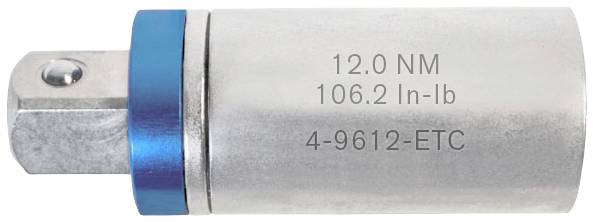

Adaptér s čtvercovým konektorem a modrým lemováním. Gravírování: '12.0 NM, 106.2 In-lb, 4-9612-ETC'. Nástroj pro nastavení točivého momentu.

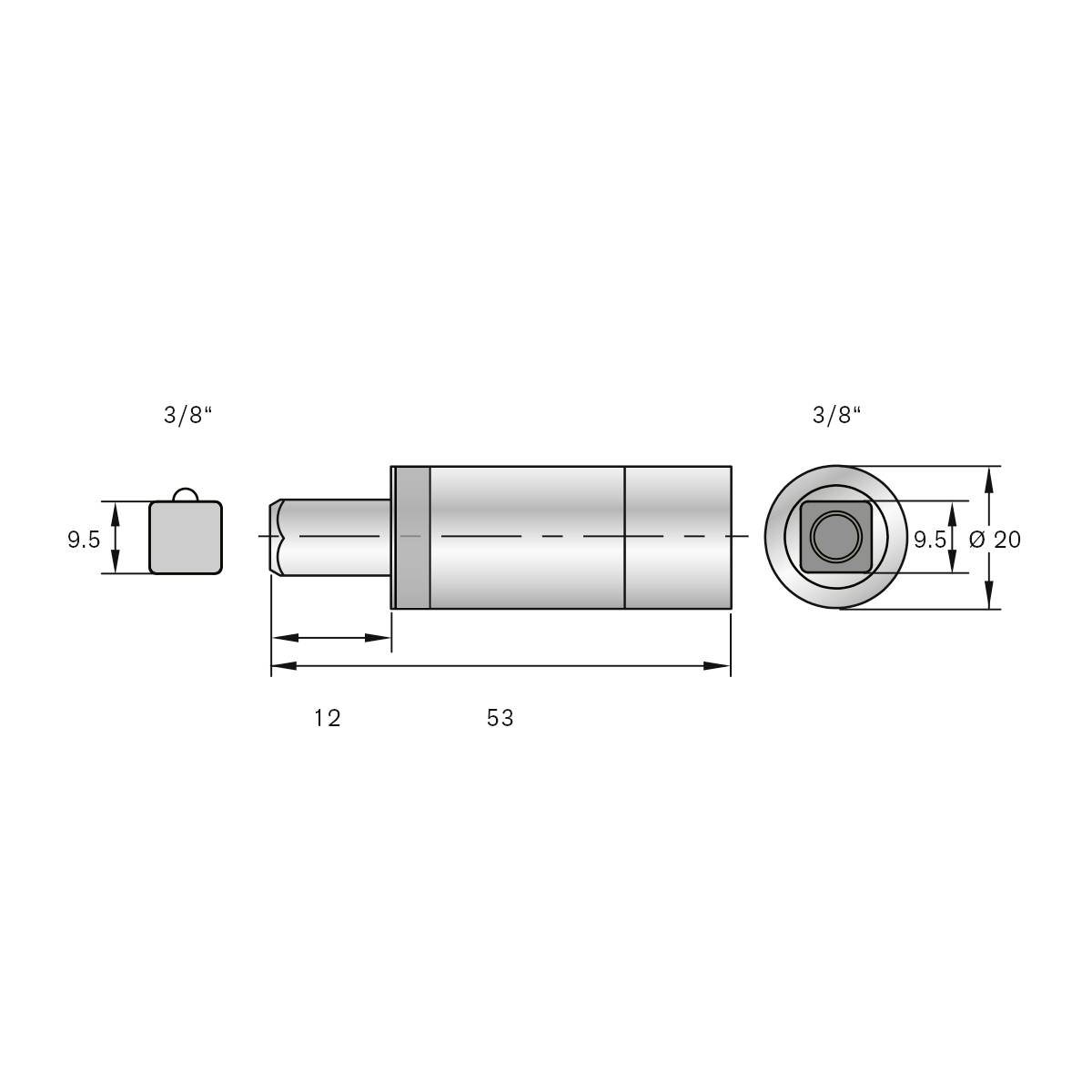

Technický výkres válcové součásti s rozměry: průměr 20, délka 53, další rozměry 3/8 palce, 9,5 a 12 mm.

1/2

Doručení: Po 12. 10.

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 739,67 Kč / kus)

1 739,67 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Momentový adaptér 12.0Nm, upínací čtyřhran 3/8" a připojení

Přednastavený točivý moment, přesný pro min. 20.000 kliknutí
Tolerance +/- 10 % (tovární certifikát na vyžádání)
Utahovací moment: 12.0 Nm / 122.3 Kgfcm / 106.2 in-lb
Upínač bitů: Čtyřhran 3/8/3123" (DIN 3122)
Výstup: Čtyřhran 3/8" (DIN3120)
Materiál: Legovaná ocel
Adaptér Ø 20 mm
Délka adaptéru 41 mm (bez dříku)

Technické parametry

Kategorie produktu: momentový adaptér

Vlastnosti: přednastavené

Typ zakončení: 3/8" (10 mm)

Točivý moment (max.): 12.0 Nm

Přesnost spuštění ±: 10 %

Délka: 41 mm

Norma DIN: DIN 3120

: výrobce s certifikátem

Varianty(Všechny ceny jsou bez DPH.)

Délka

Kalibrováno dle

Točivý moment (max.)

Typ zakončení

BERNSTEIN Tools for Electronics 4-9612-ETC, momentový adaptér, přednastavené, 3/8" (10 mm), 12.0 Nm (max)

Objednací číslo:3251052

Tento produkt

41 mm

výrobce s certifikátem

12.0 Nm

3/8" (10 mm)

BERNSTEIN Tools for Electronics 4-569, momentový adaptér, 1/4" (6,3 mm), 2.0 - 6.0 Nm

Objednací číslo:3251043

10 mm

6.0 Nm

1/4" (6,3 mm)

BERNSTEIN Tools for Electronics 4-9606-ETA, momentový adaptér, přednastavené, 1/4" (6,3 mm), 6.0 Nm (max)

Objednací číslo:3251044

33.5 mm

výrobce s certifikátem

6.0 Nm

1/4" (6,3 mm)

BERNSTEIN Tools for Electronics 4-9608-ETA, momentový adaptér, přednastavené, 1/4" (6,3 mm), 8.0 Nm (max)

Objednací číslo:3251045

33.5 mm

výrobce s certifikátem

8.0 Nm

1/4" (6,3 mm)

BERNSTEIN Tools for Electronics 4-9608-ETB, momentový adaptér, přednastavené, 1/4" (6,3 mm), 8.0 Nm (max)

Objednací číslo:3251046

výrobce s certifikátem

8.0 Nm

1/4" (6,3 mm)

BERNSTEIN Tools for Electronics 4-9608-ETC, momentový adaptér, přednastavené, 3/8" (10 mm), 8.0 - 8.0 Nm

Objednací číslo:3251047

41 mm

výrobce s certifikátem

8.0 Nm

3/8" (10 mm)

BERNSTEIN Tools for Electronics 4-9610-ETA, momentový adaptér, přednastavené, 1/4" (6,3 mm), 10.0 Nm (max)

Objednací číslo:3251048

33.5 mm

výrobce s certifikátem

10.0 Nm

1/4" (6,3 mm)

BERNSTEIN Tools for Electronics 4-9610-ETB, momentový adaptér, přednastavené, 1/4" (6,3 mm), 10.0 Nm (max)

Objednací číslo:3251049

výrobce s certifikátem

10.0 Nm

1/4" (6,3 mm)

BERNSTEIN Tools for Electronics 4-9610-ETC, momentový adaptér, přednastavené, 3/8" (10 mm), 10.0 Nm (max)

Objednací číslo:3251050

41 mm

výrobce s certifikátem

10.0 Nm

3/8" (10 mm)

BERNSTEIN Tools for Electronics 4-9612-ETB, momentový adaptér, přednastavené, 1/4" (6,3 mm), 12.0 Nm (max)

Objednací číslo:3251051

výrobce s certifikátem

12.0 Nm

1/4" (6,3 mm)

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3251052 BERNSTEIN Tools for Electronics 4-9612-ETC, momentový adaptér, přednastavené, 3/8" (10 mm), 12.0 Nm (max)

Popis

Udělejte ze svého ¼ palcového bitu a přepínací ráčna (ráčna) perfektní momentové nářadí. Hodnota točivého momentu je přednastavena v adaptéru a lze ji natát mezi libovolným přidržovací nástrojem a jedním bitem. Hluk při klikání signalizuje, že je dosaženo točivého momentu. Adaptér nelze přetočí. Při uvolnění šroubu se neprovádí odjištění utahovacího momentu (díky zablokované jádrové hřídeli), takže při uvolnění není potřeba další extrakční nástroj (o 30 % vyšší točivý moment při uvolnění). Adaptér je vhodný především pro ruční ovládání.

Tento text byl přeložen strojově.

Provedení

Momentové adaptéry se často používají jako kompletní řešení pro práci na elektronických zařízeních, v systémech pro rychlou výměnu, robotických stanicích, v letectví, kosmonautice, lékařské technice nebo jednoduše na jakémkoli pracovním stole, kde je potřeba přesný točivý moment.

Doplňující informace

Adaptéry byly testovány podle DIN EN ISO 6789 (ručně ovládané nástroje pro momentové šroubováky) a mají toleranci ± 10 % pro minimálně 20.000 kliků. Hodnota točivého momentu by měla být pravidelně kontrolována uživatelem pomocí měřiče točivého momentu. Adaptér funguje díky zajištění proti zpětnému rázu ráčny, utahovacímu pouzdra. Patentovaný systém se navíc skládá z duté hřídele a tlumicí vložky. Jaderná hřídel je schopna pohybovat mobilní ráčnu. Tlumicí válec má otvor, který umožňuje klouzavou distanční objímku na jádrové hřídeli. Pokud je vložený točivý moment vyšší než přednastavený točivý moment, není hřídel aktivní. To znamená, že je-li dosaženo požadavků na točivý moment, nezvyšuje se trvalé napětí, a to ani na šroub, který má být točen.
