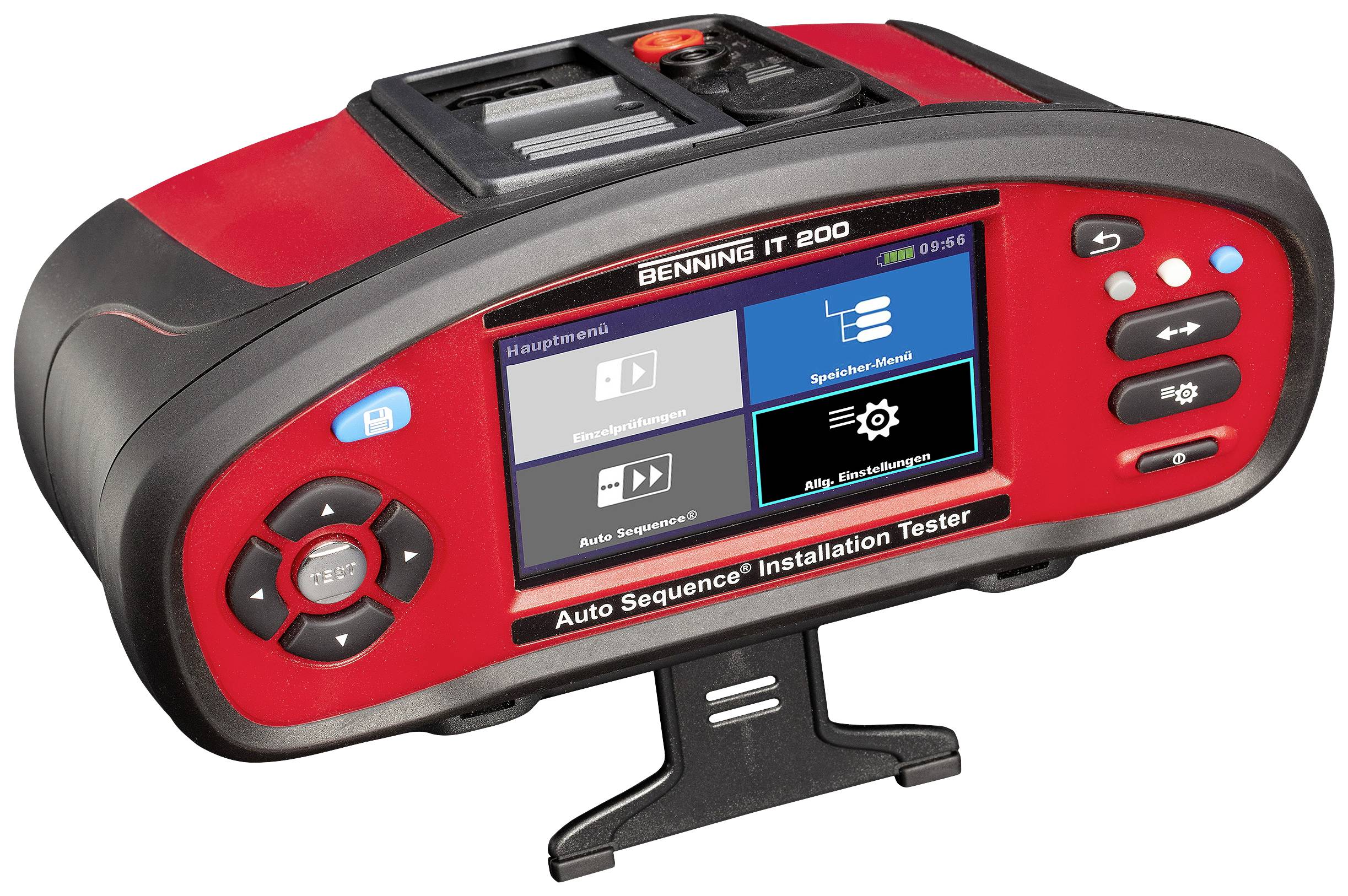

Benning IT 200 instalační tester, Norma VDE 0100-600, 0105-100, 044106, EN a DE menu
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Hlavní benefity
Tester instalací Auto Sequence® ke zkoušení elektrických zařízení a testování nabíjecích stanic EV (wallboxy) typu 3
- 4,3" barevný dotykový displej
- Inovativní koncepce obsluhy
- Jednotlivá měření, Auto-TN, -TT, -IT a Auto Sequence®
- Výkonný li-Ion akumulátor pro dlouhou provozní dobu
- Kalibrační certifikát je součástí dodávky
Technické parametry
- Nízkoohmový test: 0,01 Ω - 2000 ΩIzolační odpor (50/100/250/500/1000 v): 10 kΩ - 1000 MΩImpedance vedení: 0,01 Ω - 10 kΩPokles napětí: 0,1 % až 100 %Impedance smyčky: 0,01 Ω - 10 kΩZkratový proud: 0,01 A - 200 kAPrůchodnost 7 mANapětí 1 v - 550 V.
- Kategorie produktu
instalační tester
bez certifikátu
- Kategorie měření
CAT III 600 V
CAT IV 300 V
- Rozhraní
USB
RS232
- Rozm.
(d x š x v) 252 x 111 x 165 mm
- Hmotnost
1.6 kg
- Rozsah měření VDE
impedance vedení
smyčková impedance
izolační odpor
napětí
frekvence
proud
- Norma DIN
DIN EN 50110
DIN IEC 60364-6
- Displej
digitální
- Šířka
111 mm
- V
165 mm
- Délka
252 mm
- Průběh zkoušky
automatický
- Napájení VDE
napájeno akumulátorem
- Paměť (VDE)
ano
- Typ
IT 200
- Norma VDE
0100-600
0105-100
- Vlastnosti
s barevnou dotykovou obrazovkou
RCD/FI test
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2575792 Benning IT 200 instalační tester, Norma VDE 0100-600, 0105-100, 044106, EN a DE menu
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2575792 Benning IT 200 instalační tester, Norma VDE 0100-600, 0105-100, 044106, EN a DE menu
Informace
Shrnutí testu 2575792 Benning IT 200 instalační tester, Norma VDE 0100-600, 0105-100, 044106, EN a DE menu
Bezpečnostní list
Bezpečnostní list 2575792 Benning IT 200 instalační tester, Norma VDE 0100-600, 0105-100, 044106, EN a DE menu
Popis

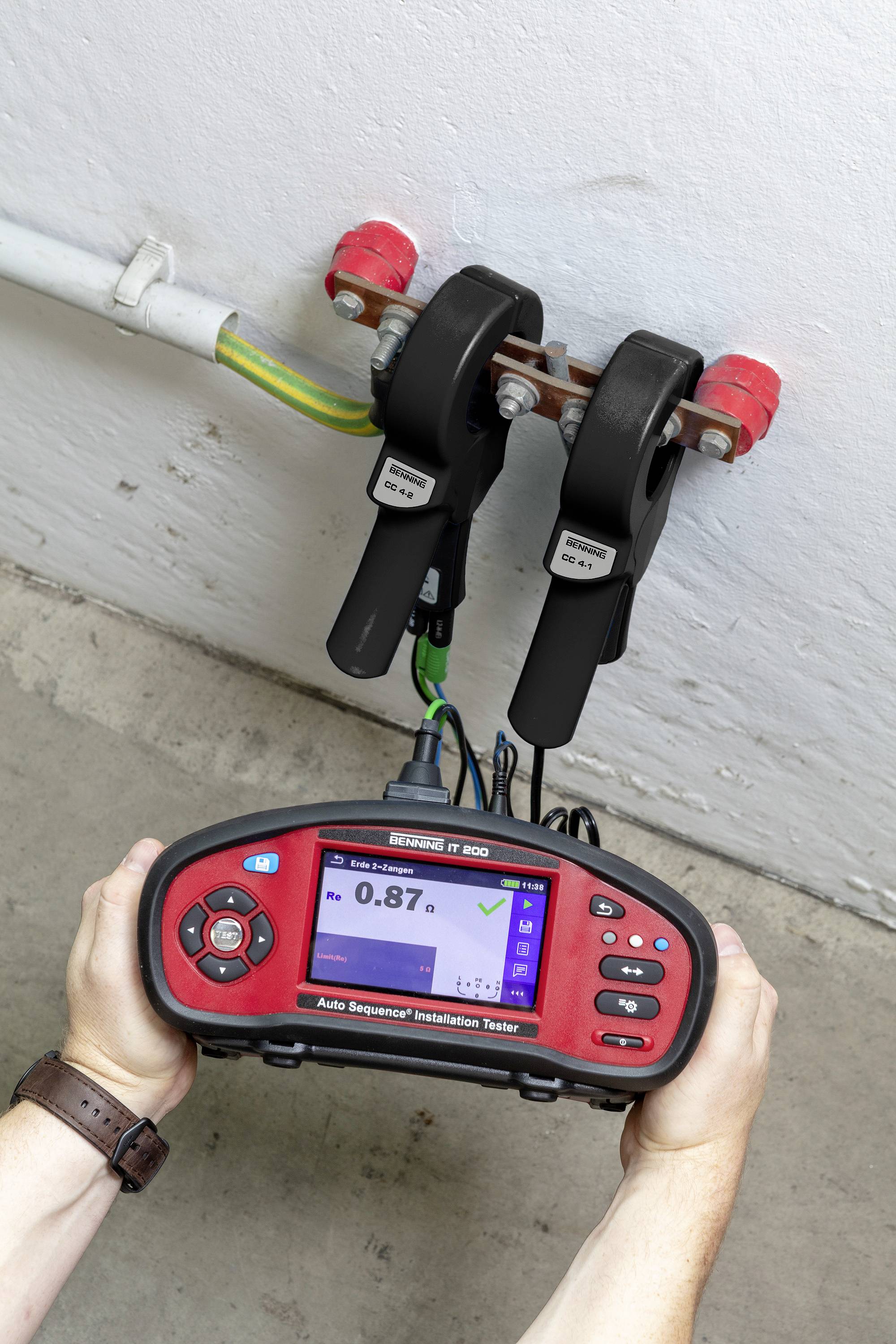

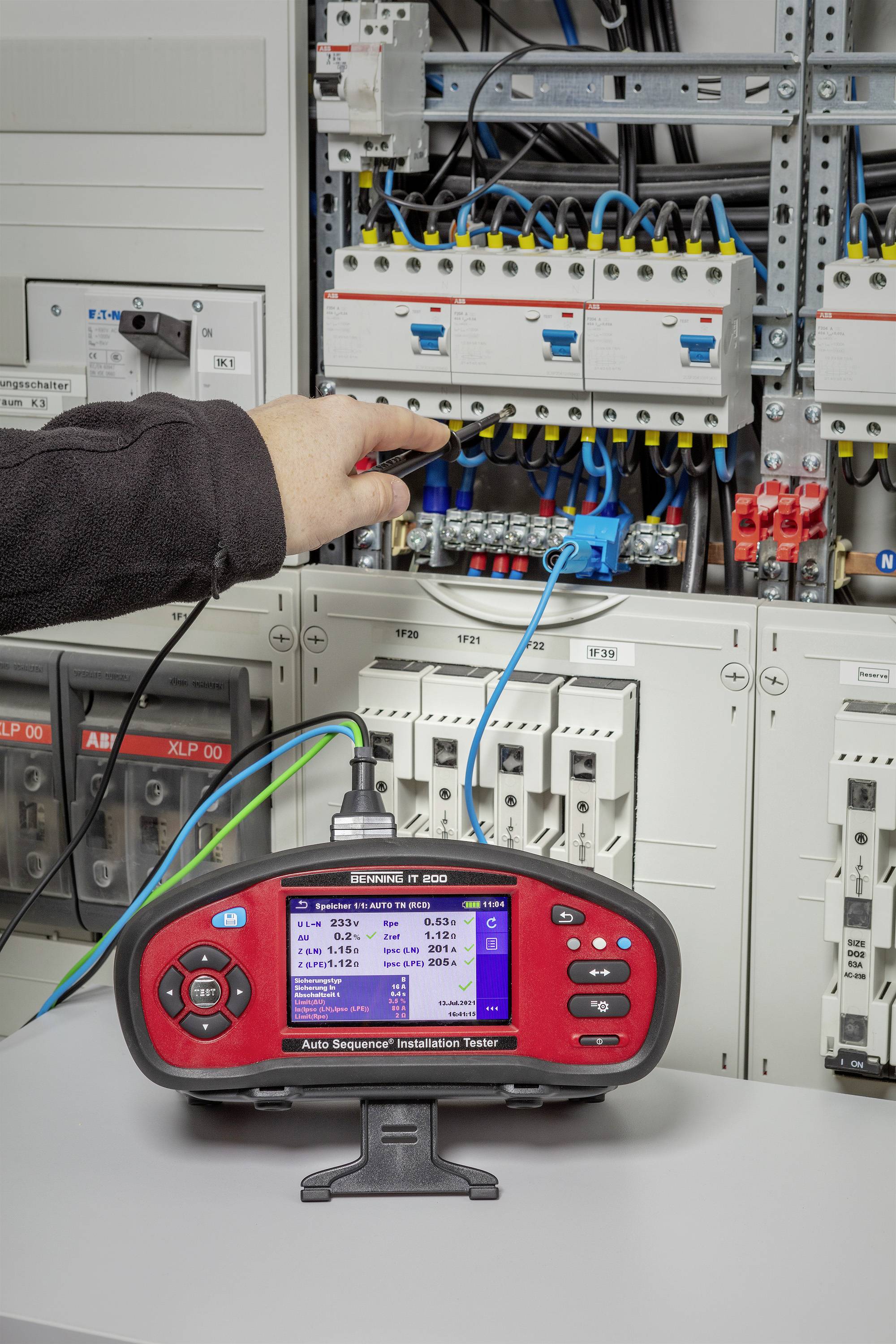

Tester instalací Auto Sequence® pro testování elektrických zařízení podle DIN VDE 0100-600 (IEC 60364-6) a DIN VDE 0105-100 (EN 50110), vč. Zkoušky ochranných spínačů FI/RCD typu B/ B+ (všestranně citlivé) a typ AC, a, WallF (smíšené frekvence) a testování nabíjecích stanic EV (boxy) podle VDE 0122-1 (DIN EN/IEC 61851-1) druhu nabíjení 3. Další měření pomocí volitelného příslušenství, jako je True RMS proud, výkon a horní hřídel, pomocí adaptéru BENNING CC 4-1 (044166) / BENNING CC 4-2 (044167), uzemňovací odpor pomocí 3 vodičů pomocí zkoušečky BENNING (044113) nebo 2kleští pomocí adaptéru BENNING CC 4-1 (044166) / BENNING CC 4-2 (044167), Intenzita osvětlení prostřednictvím BENNING luxmetr typ B (044111) a testování EV nabíječů (Wallboxy) pomocí zkušebního adaptéru BENNING EV 3-2 (044169) jsou možné. Zejména pro testování nabíjecích stanic EV (Wallboxy) jsou zřízeny speciálně koordinované Auto Sequences® a dokumentace. Obsluha se provádí jednoduše pomocí 4,3" barevného dotykového displeje a tlačítek. Mnoho funkcí doplňuje možnosti ovládání, jako jsou jednotlivé zkoušky a předprogramovaná měření AUTO Sequence®, objednávkový manažer pro správu pokynů pro testování, vytváření vícevrstvých struktur zařízení, bezplatná aktualizace firmwaru a výkonný li-Ion akupack 4400 mAh.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Ovládání pomocí 4,3“ barevného dotykového displeje a tlačítekJednotlivé zkoušky a předprogramovaná měření AUTO Sequence®Automatické zkoušky stisknutím tlačítka (z auto, RCD, AUTO-TN, -TN rcd, -TT, (IT-IT)Objednávkový manažer pro správu pokynů pro testování; vytvoření vícevrstvé struktury zařízení včetně plánovaných měřeníVelká paměť naměřených hodnot na SD kartu 8 GBZkušební zástrčka Commander pro zásuvky s ochranným kontaktem s indikací „dobře/špatně“Konektor pro skener čárových kódů k identifikaci místa měřeníOnline monitor napětí pro sledování zkušebních přípojekBezplatný firmware Up-datesVýkonný li-Ion akumulátor 4400 mAhFunkce nabíjení akumulátoru je integrována v přístrojiProtokolový software BENNING PC-Win IT 130-200Vytvoření a přenos rozsáhlých struktur zařízení pro BENNING IT 200 pro racionální počáteční a opakovací zkouškuStažení naměřených hodnot a protokolování pro elektrická zařízení a elektrické nabíjecí stanice (wallboxy)Podporuje datový port a stávající rozsah funkcí BENNING IT 130Funkce exportu dat z testůJe možná vícenásobná instalace bez dodatečných nákladůBezplatné aktualizace softwaruStykové napětíNapětí TRUE RMSPE odpor pod síťovým napětím (3-vodičová metoda)Kontrola ochranných spínačů FI/RCD – standardních i se zpožděním (s) (typ AC, a, F, B, B+, EV RCD/EV RCM (RDC-DD), mi RCD a PRCD), AUTOMATICKÝ test, vypínací proud (rampa)
Obsah balení
- Brašna
- Software přes Downloadlink
- Propojovací USB kabel
- Zkušební zástrčka Commander
- Univerzální 3-vodičové zkušební vedení (L = 1,5 m)
- 3x zkušební hrot / krokosvorka
- 8 GB SD karta
- Dobíjecí akumulátor 4400 mAh
- nabíječka
- Stručný návod
- Kalibrační protokol
Doplňující informace
Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
Požadavky na systém
- Windows 10
