Benning BENNING ST 760+ Set sada přístrojových testerů , Norma VDE 0701-0702, 0751, 0544, 050335, EN a DE menu

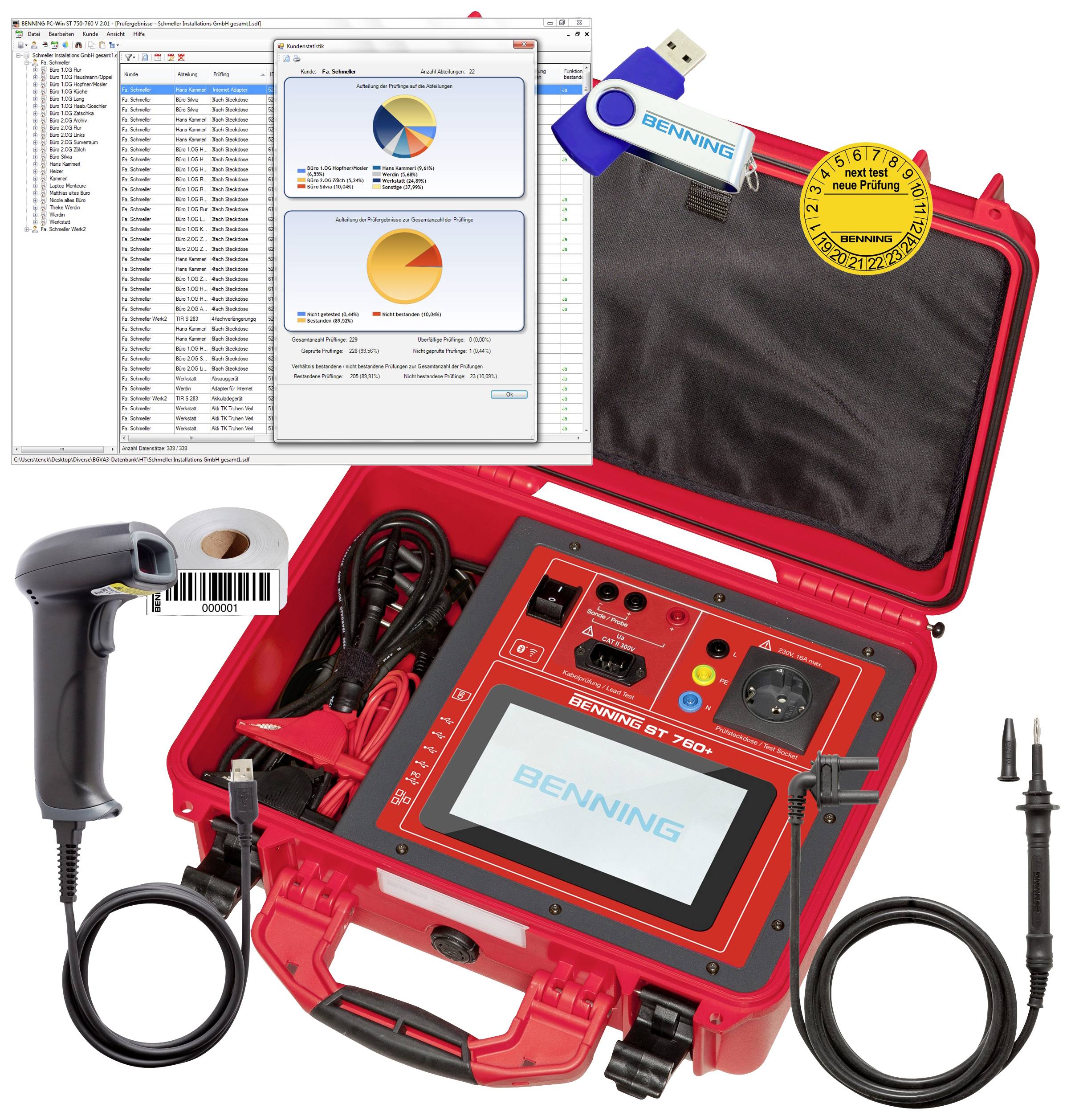

Červené testovací zařízení v kufříku s displejem, USB flash diskem, čtečkou čárových kódů a kabely pro zkoušení přístrojů. Otevřený software zobrazuje výsledky testů.

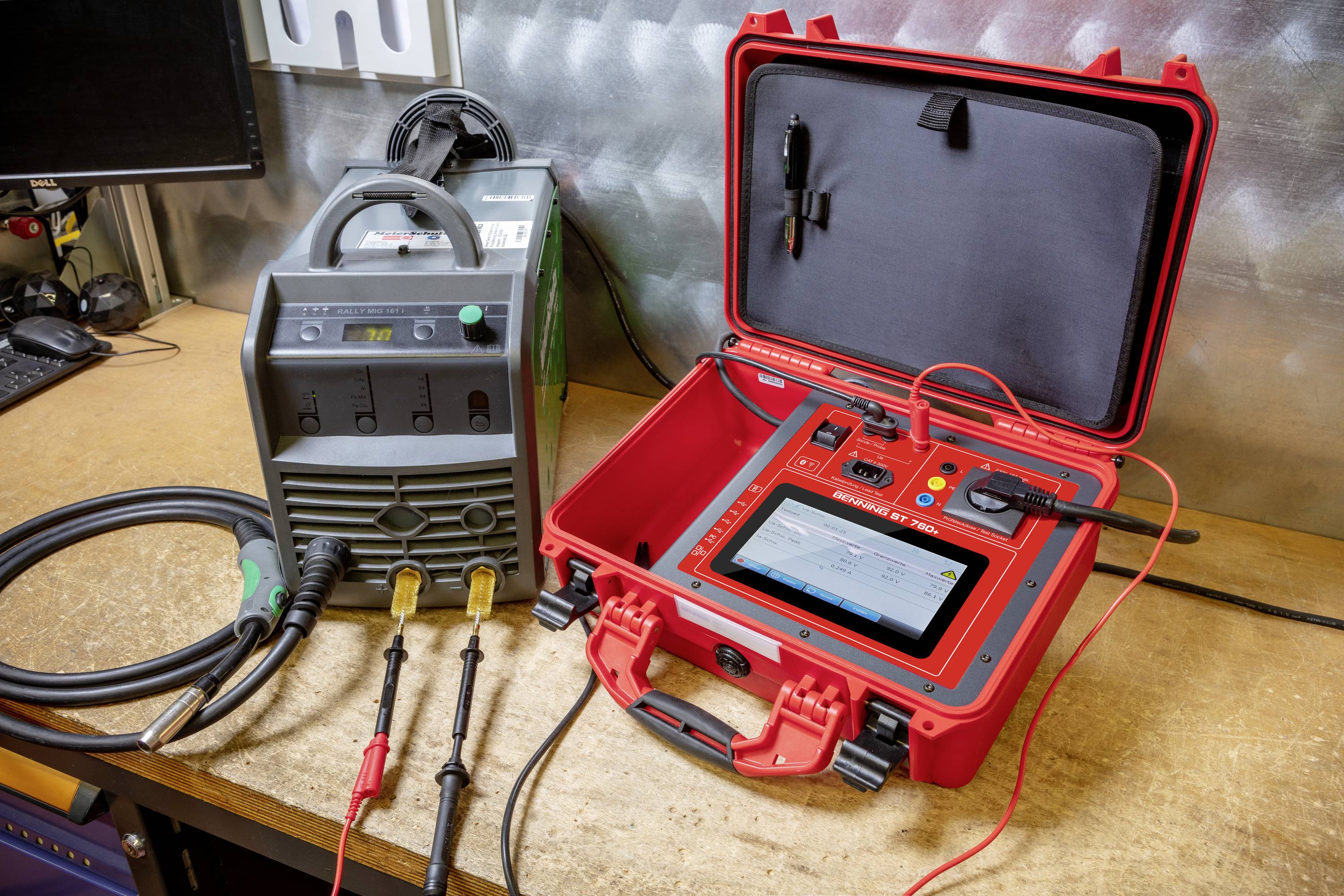

Červené elektronické testovací zařízení, které je připojeno kabely k jinému zařízení na pracovním stole. V pozadí je kovová stěna.

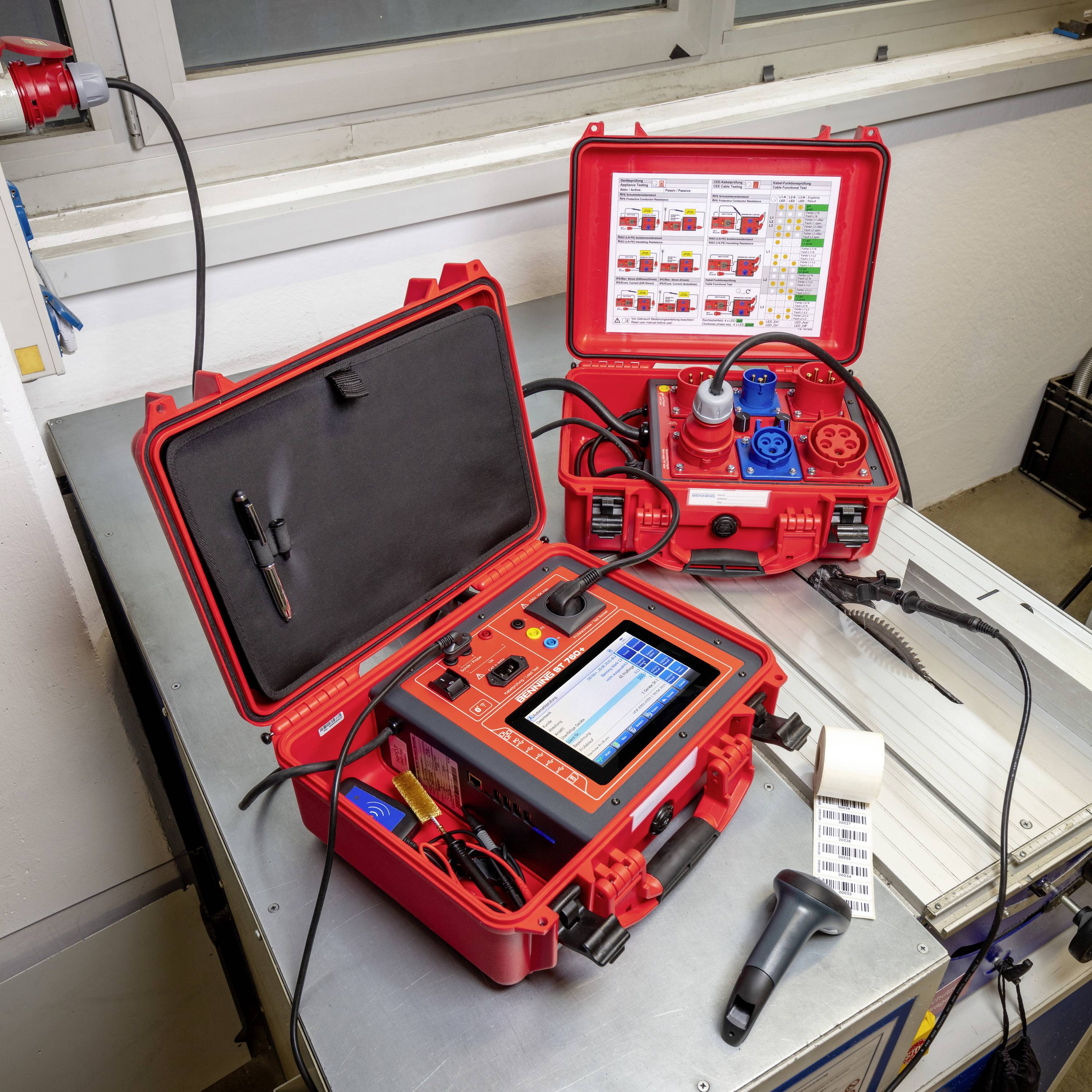

Otevřený červený testovací kufřík s kabely a obrazovkou zobrazuje elektrické měřicí přístroje na stole v technické místnosti.

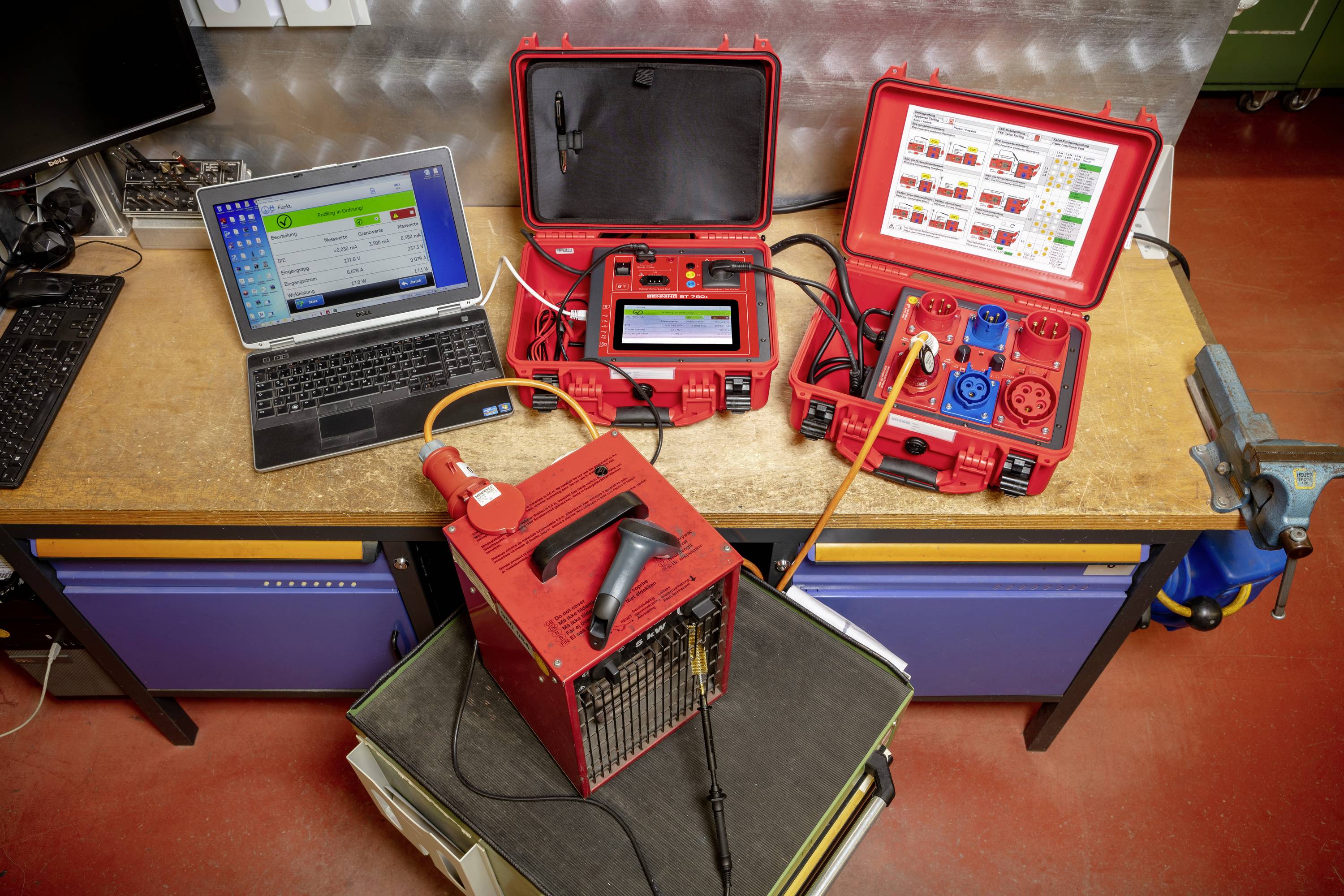

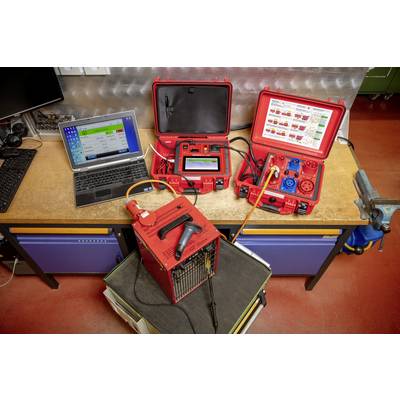

Dva červené kufříky s technickými zařízeními stojí na pracovním stole vedle notebooku. Jedno zařízení testuje elektrické přípojky.

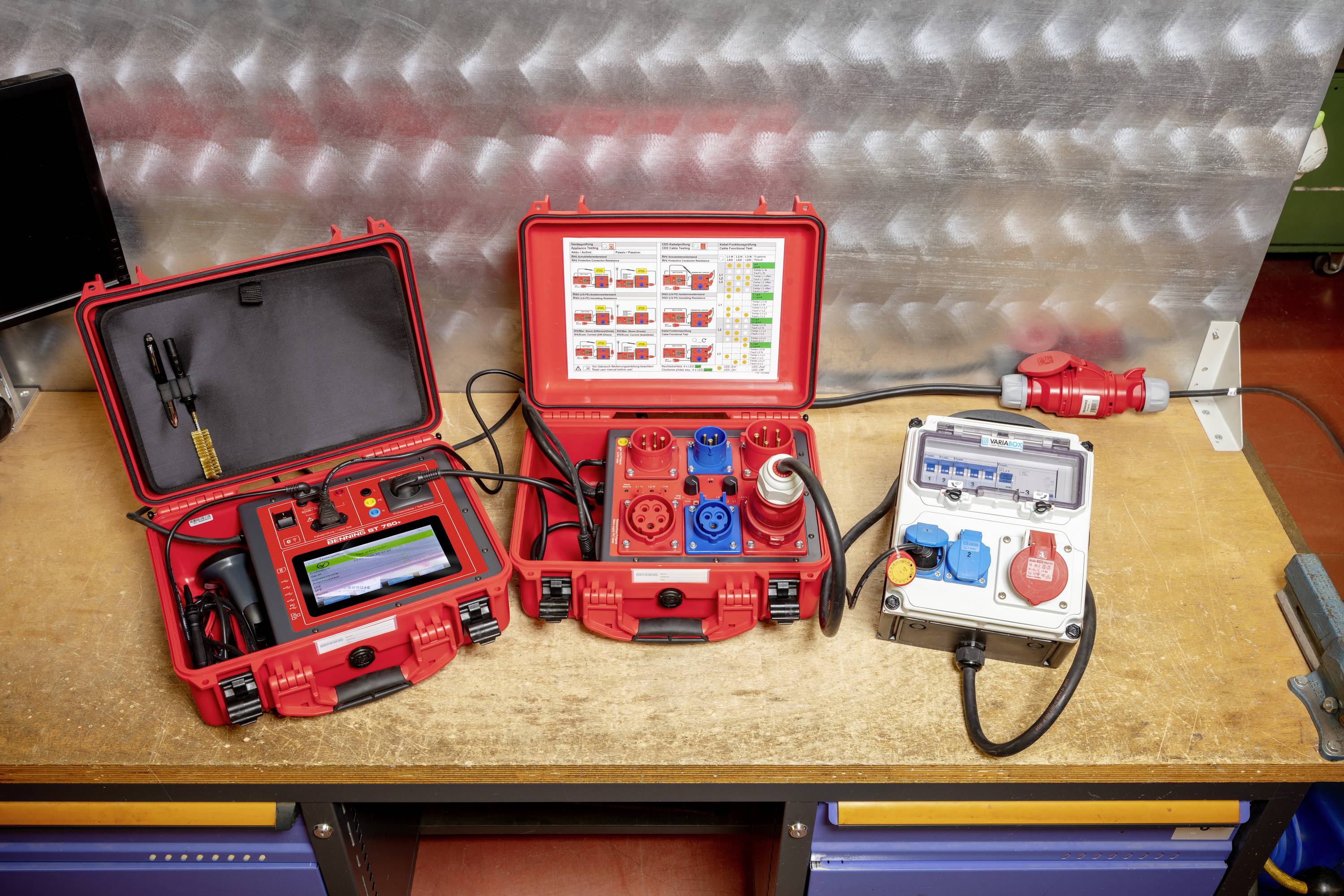

Červené a šedé elektrické vybavení na stole v dílně, včetně měřicích přístrojů a rozvodných krabic.

1/5

Není k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Nahlásit právní incident

Technické parametry

Kategorie produktu: sada přístrojových testerů

: bez certifikátu

Kategorie měření: CAT II 300 V

Rozhraní: USB
Bluetooth®
LAN
Wi-Fi (802.11 b/g)
slot na SD karty
mini USB

Rozm.: (d x š x v) 405 x 330 x 165 mm

Hmotnost: 8.00

: IP67

Rozsah měření VDE: odpor ochranného vodiče
izolační odpor
náhradní výbojový proud
proud ochranného vodiče
dotykový proud
napětí
proud
výkon
zdánlivý výkon
zatěžovací proud
proud unikající pacientem
test PRCD (2pólový, 3pólový, PRCDS, PRCDS+, PRCDK)
test RCD (AC, A, F, B, B+)
vrcholová a skutečná efektivní hodnota napětí naprázdno u svařovacích zdrojů
Zobrazit více

Norma DIN: DIN EN 62638
DIN EN 62353
DIN EN 60974

Displej: digitální (LCD)

Šířka: 330 mm

V: 165 mm

Délka: 405 mm

Průběh zkoušky: automatický
manuální

Napájení VDE: napájení z el. sítě

Typ: BENNING ST 760+ Set

Norma VDE: 0701-0702
0751
0544

Vlastnosti: s barevnou dotykovou obrazovkou
vč. kufru

UKCA: Ano

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2436091 Benning BENNING ST 760+ Set sada přístrojových testerů , Norma VDE 0701-0702, 0751, 0544, 050335, EN a DE menu

Popis

Bezpečnostní zkoušky elektrických zařízení / pracovního vybavení v souladu s DIN VDE 0701-702, DGUV předepsáno 3, BetrSichV a pro lékařské elektrické přístroje podle VDE 0751-1 typ B, BF, CF a přístrojů dle VDE 0544-4. Pro úplnou kontrolu zařízení obloukového svařování je filtr obvod s 0,2 - 5,2 kΩ regulační odpor v tester již integrovány. Jeden tester pro zkoušky všech zařízení.

Tento text byl přeložen strojově.

Provedení

Zkouška mobilních PRCD a typu AC/a/F/B/B+ Kontrola třífázových spotřebičů pomocí volitelného měřicího adaptéru Volitelný další měřicí adaptér Jasný barevný dotykový displej s úhlopříčkou o velikosti 7" (o 35 % větší uživatelské rozhraní) s inovativními funkcemi menu pro snadné a racionální první zkoušky / nové zkušební vzorky
funkce Smart menu: Individuálně přizpůsobitelné předlohy zařízení (24 předloh na zkušební normu) pro rychlé testovací zařízení jediným stisknutím tlačítka, funkce Auto ID pro automatické inverze označení č. (ID) u nového zařízení testovaných osob, individuálně přes ON/OFF Slide pro optimalizovanou manipulaci a použití díky EUP ověřování
Levoitové menu pro editaci v často používaných podmenách
klávesnice Softkey (QWERTZ), grafická pole popisují předdefinované funkce Automatické a ruční testování s indikací „vyhovuje“/„nevyhovuje“
kompletní databáze testovaného zařízení včetně historie zkoušek lze uložit na SD kartu
provedení rozhraní WLAN, Bluetooth, 4 x USB typ a, 1 x mini USB, 1 x RJ 45, 1 x slot pro SD karty Bezplatná aktualizace firmwaru Uživatelské rozhraní napájené z akumulátoru, např. při výpadku síťového napětí, přenos z Prüfort, přístup na SD kartu
Sada přístrojů pro testování elektrických zařízení / pracovních prostředků podle DIN VDE 0701-702, DGUV test 3, BetrSichV, svářecích přístrojů podle VDE 0544-4, DIN EN 60974-4 a lékařských elektrických přístrojů podle DIN VDE 0751-1, DIN EN 62353 typ B, BF, CF, nemocničních/ošetřovacích lůžek Grafický displej Ano
zobrazení mezních hodnot
měření: Rozsah měření izolačního odporu 0.1 MOhm - 100 MOhm (jmenovité zkušební napětí 100 v - 1000 v, nastavitelné)
rozsah měření odporu ochranného vodiče 0.05 Ω - 10 Ω (zkušební proud 600 mA/10A)
svodový proud
diferenční proud
přímé měření
proud ochranného vodiče/dotykový proud 0.03 mA - 25 mA
měření spotřebitelských proudů
měření výkonu Funkční test v/a/W v True RMS metoda měření skutečné efektivní hodnoty
Zkouška mobilních PRCD, jako PRCD-s/-s+/-k a typu AC/a/F/B+ Kontrola třífázových spotřebičů pomocí volitelného měřicího adaptéru Volitelný další měřicí adaptér Kontrola prodlužovacích kabelů
napětí naprázdno a dotykový proud svářecího obvodu
svodový proud zařízení, svodový proud části aplikace typu B, BF a CF Speciální vlastnosti: Brilantní 7" barevný dotykový displej (o 35 % větší uživatelské rozhraní) s inovativními funkcemi menu pro snadné a racionální první zkoušky / nový zkušební přístroj
funkce Smart menu: Individuálně přizpůsobitelné předlohy zařízení (24 předloh na zkušební normu) pro rychlé testovací zařízení jediným stisknutím tlačítka, funkce Auto ID pro automatické inverze označení č. (ID) u nového zařízení testovaných osob, individuálně přes ON/OFF Slide pro optimalizovanou manipulaci a použití díky EUP ověřování
Levoitové menu pro editaci v často používaných podmenách
klávesnice Softkey (QWERTZ), grafická pole popisují předdefinované funkce Automatické a ruční testování s indikací „vyhovuje“/„nevyhovuje“
kompletní databáze testovaného zařízení včetně historie zkoušek lze uložit na SD kartu
provedení rozhraní WLAN, Bluetooth, 4 x USB typ a, 1 x mini USB, 1 x RJ 45, 1 x slot pro SD karty
připojení pro tiskárnu USB-A. Bezplatná aktualizace firmwaru Uživatelské rozhraní napájené z akumulátoru, např. při výpadku síťového napětí, přenos z Prüfort, přístup na SD kartu
aktivní zkouška
pasivní testování Alternativní metoda
diferenční metoda pro měření proudu Přímá metoda
měření napětí
Tento text byl přeložen strojově.

Obsah balení

Zkušební přístroj v odolném ochranném kufříku (IP67)
Samovyrovnávací zkušební vedení
4 mm sada měřicích vodičů, zkušebních hrotů a krokosvorek
Napájecí kabel s IEC zásuvkou
SD karta
PC software
Čtečka čárových kódů
Štítky na čárový kód, 1000 ks
300 ks nálepek s potvrzením o atestu
Kalibrační protokol

Doplňující informace

Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
