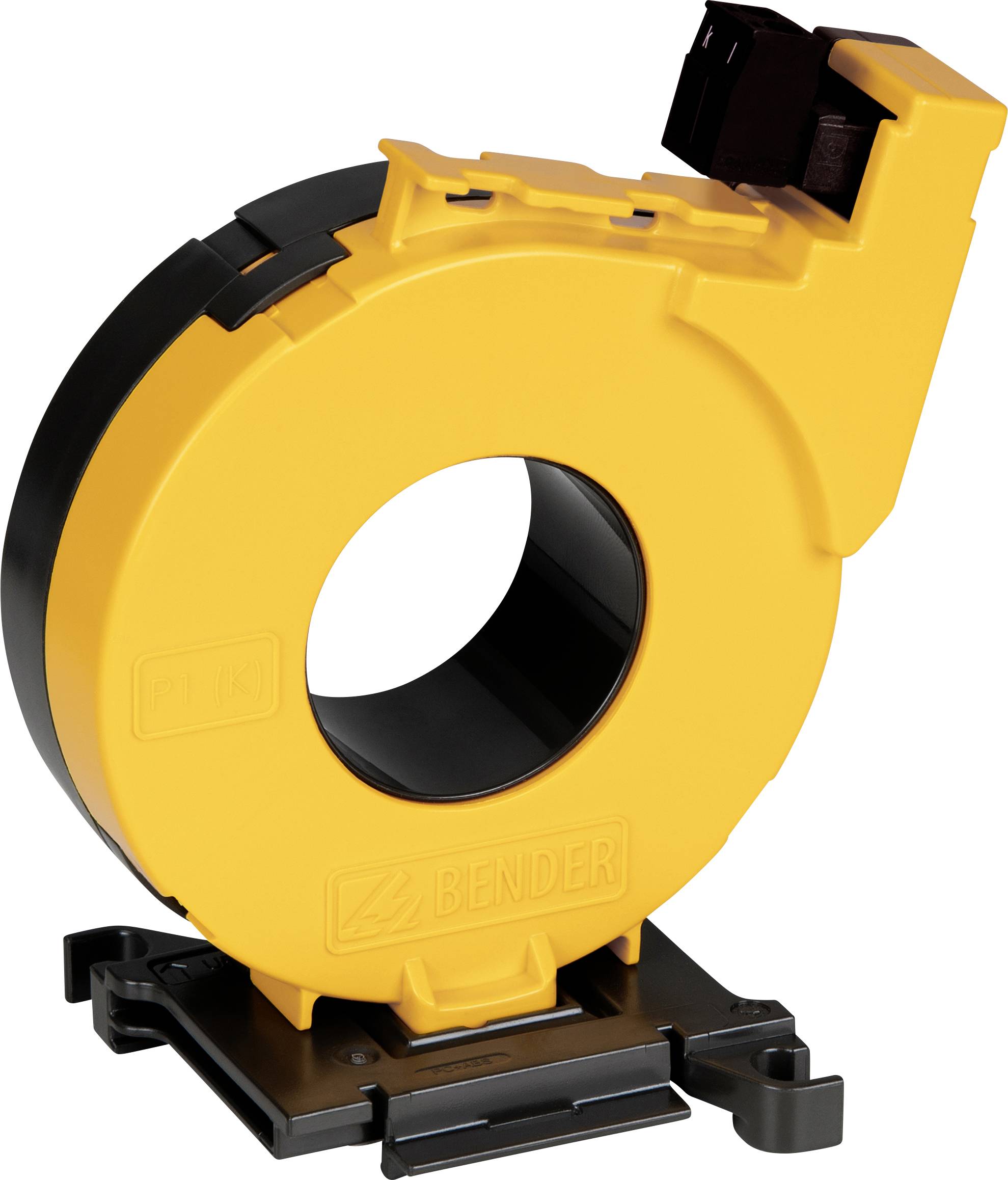

Bender CTAC35 B98110007 měřicí proudový transformátor Primární proud 125 A Ø průchodky vodiče:35 mm 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 400,83 Kč / kus)
3 400,83 Kč
Bez DPH.
Doprava zdarma
Už jen 5 Ks skladem!
Hlavní benefity
Měřicí proudový transformátor CTAC35
- Ø průchodky vodiče 35 mm
Technické parametry
- Jmenovité napětí: 800 V
- Kategorie přepětí: III
- Jmenovité rázové napětí/stupeň znečištění: 8 kV/3
- Obvod transformového proudu CTAC…
- Jmenovitý primární rozdíl proudu: 10 A.
- Sekundární jmenovitý rozdílový proud: 0,0167 A.
- Jmenovitý převod KN: 10/0,0167 A.
- Jmenovitý výkon: Max. 180 Ω
- Jmenovitý výkon 0,05 VA
- Jmenovitý tepelný trvalý tepelný diferencovaný proud Icth: 30 A.
- Jmenovitý tepelný krátkodobý proud ITH: 60 x Icth = 2,4 kA/1 s.
- Jmenovitý rázový proud Idyn: 2,5 x Ith = 6,0 kA/40 ms
- Jmenovitý proud I
- CTAC35 při IΔn ≥ 30 mA 80 A.
- CTAC35 při IΔn ≥ 300 mA 125 A.
- Typ konektoru MSTB 2,5/2-ST-5,08
- Phoenix Contact
- Typ připojení: šroubové svorky
- Provozní teplota: -25 až +70 °C
- Stupeň krytí vestavných zařízení (DIN EN 60529) IP40
- Třída ochrany svorek (DIN EN 60529) IP20
- Třída hořlavosti: UL94 v-0
- Kategorie produktu
měřicí proudový transformátor
- Primární proud
125 A
- Ø průchodky vodiče
35 mm
- Typ
CTAC35
- Rozm.
(d x š x v) 61 x 94 x 100 mm
- Šířka
94 mm
- V
100 mm
- Délka
61 mm
Ke stažení
List technických údajů
List technických údajů 2372856 Bender CTAC35 B98110007 měřicí proudový transformátor Primární proud 125 A Ø průchodky vodiče:35 mm 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2372856 Bender CTAC35 B98110007 měřicí proudový transformátor Primární proud 125 A Ø průchodky vodiče:35 mm 1 ks
Popis
Měřicí transformátory proudu série CTAC jsou vysoce citlivé měřicí transformátory, které ve spojení s monitorovacími a vyhodnocovacími nástroji rozdílového proudu převádějí AC proudy série RCM nebo RCMS na vyhodnotitelný měřicí signál.
Dále jsou vhodné pro použití v zařízeních pro detekci závad izolace pro IT systémy (EDS). Slouží k detekci zkušebního proudu generovaného testovacím generátorem PGH nebo ISOMETER® Iso685. Zkušební proud se ve spojení s testovacími přístroji izolace série EDS přemění na vyhodnotitelný měřicí signál.
Připojení k příslušným zařízením se provádí pomocí dvoužilového vedení.
Tento text byl přeložen strojově.
Dále jsou vhodné pro použití v zařízeních pro detekci závad izolace pro IT systémy (EDS). Slouží k detekci zkušebního proudu generovaného testovacím generátorem PGH nebo ISOMETER® Iso685. Zkušební proud se ve spojení s testovacími přístroji izolace série EDS přemění na vyhodnotitelný měřicí signál.
Připojení k příslušným zařízením se provádí pomocí dvoužilového vedení.
