Bender CTAC20 B98110005 měřicí proudový transformátor Primární proud 63 A Ø průchodky vodiče:20 mm 1 ks

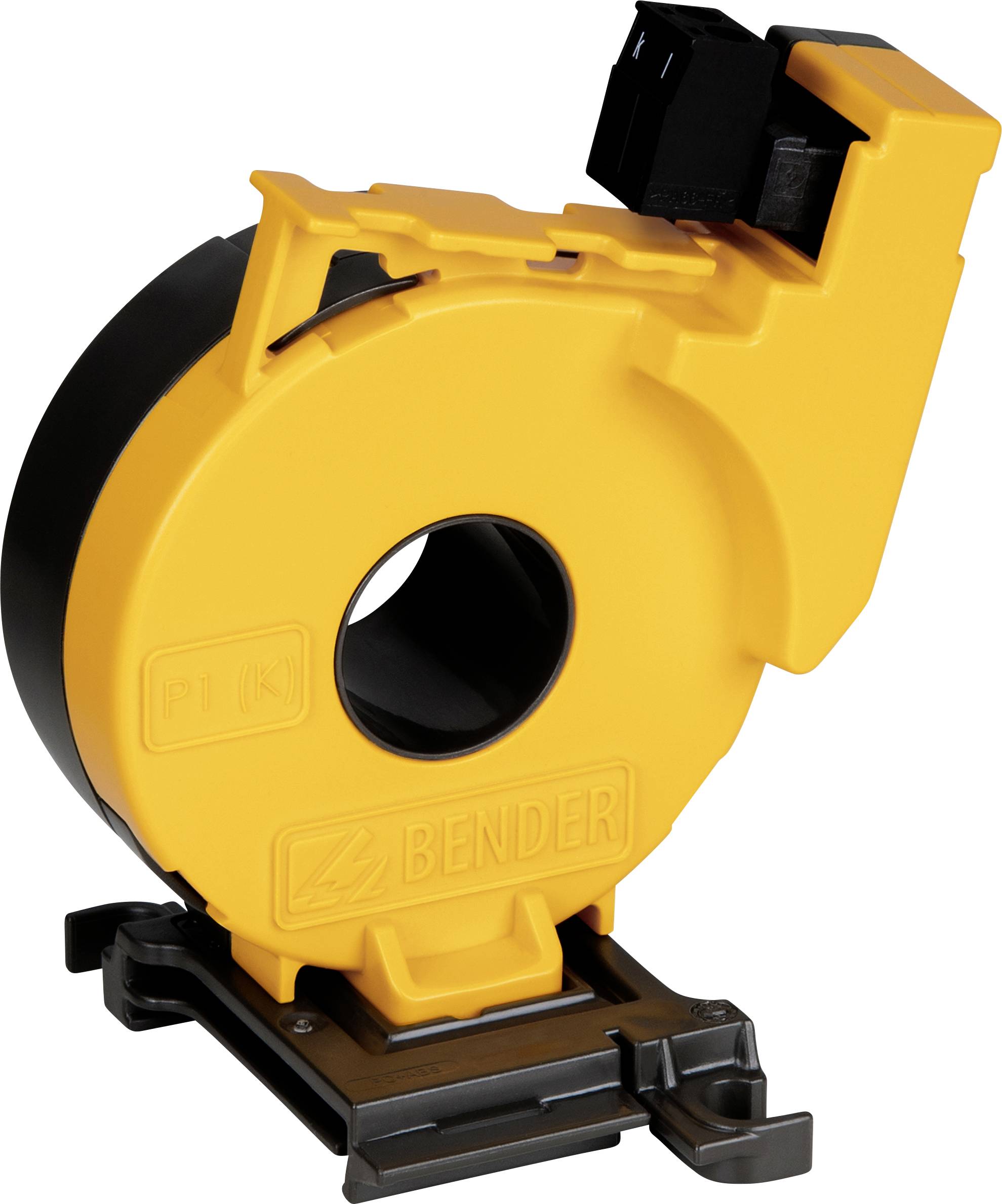

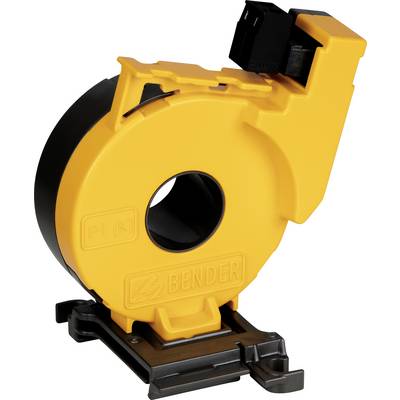

Žlutý proudový transformátor značky Bender, model CTAC. Slouží k měření a monitorování elektrických proudů v systémech.

Ilustrační obrázek

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

11 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 742,98 Kč / kus)

2 742,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Měřicí proudový transformátor CTAC20

Ø průchodky vodiče 20 mm

Technické parametry

Jmenovité napětí: 800 V
Kategorie přepětí: III
Jmenovité rázové napětí/stupeň znečištění: 8 kV/3
Obvod transformového proudu CTAC…
Jmenovitý primární rozdíl proudu: 10 A.
Sekundární jmenovitý rozdílový proud: 0,0167 A.
Jmenovitý převod KN: 10/0,0167 A.
Jmenovitý výkon: Max. 180 Ω
Jmenovitý výkon 0,05 VA
Jmenovitý tepelný trvalý tepelný diferencovaný proud Icth: 30 A.
Jmenovitý tepelný krátkodobý proud ITH: 60 x Icth = 2,4 kA/1 s.
Jmenovitý rázový proud Idyn: 2,5 x Ith = 6,0 kA/40 ms
Jmenovitý proud I
CTAC20 při IΔn ≥ 30 mA 40 A.
CTAC20 při IΔn ≥ 300 mA 63 A.
Typ konektoru MSTB 2,5/2-ST-5,08
Phoenix Contact
Typ připojení: šroubové svorky
Provozní teplota: -25 až +70 °C
Stupeň krytí vestavných zařízení (DIN EN 60529) IP40
Třída ochrany svorek (DIN EN 60529) IP20
Třída hořlavosti: UL94 v-0

Kategorie produktu: měřicí proudový transformátor

Primární proud: 63 A

Ø průchodky vodiče: 20 mm

Typ: CTAC20

Rozm.: (d x š x v) 60 x 75 x 82 mm

Šířka: 75 mm

V: 82 mm

Délka: 60 mm

Ke stažení

List technických údajů

List technických údajů 2372855 Bender CTAC20 B98110005 měřicí proudový transformátor Primární proud 63 A Ø průchodky vodiče:20 mm 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2372855 Bender CTAC20 B98110005 měřicí proudový transformátor Primární proud 63 A Ø průchodky vodiče:20 mm 1 ks

Popis

Měřicí transformátory proudu série CTAC jsou vysoce citlivé měřicí transformátory, které ve spojení s monitorovacími a vyhodnocovacími nástroji rozdílového proudu převádějí AC proudy série RCM nebo RCMS na vyhodnotitelný měřicí signál.

Dále jsou vhodné pro použití v zařízeních pro detekci závad izolace pro IT systémy (EDS). Slouží k detekci zkušebního proudu generovaného testovacím generátorem PGH nebo ISOMETER® Iso685. Zkušební proud se ve spojení s testovacími přístroji izolace série EDS přemění na vyhodnotitelný měřicí signál.

Připojení k příslušným zařízením se provádí pomocí dvoužilového vedení.
