Bals Elektrotechnik 753 zásuvka se sklopným víkem IP67 černá

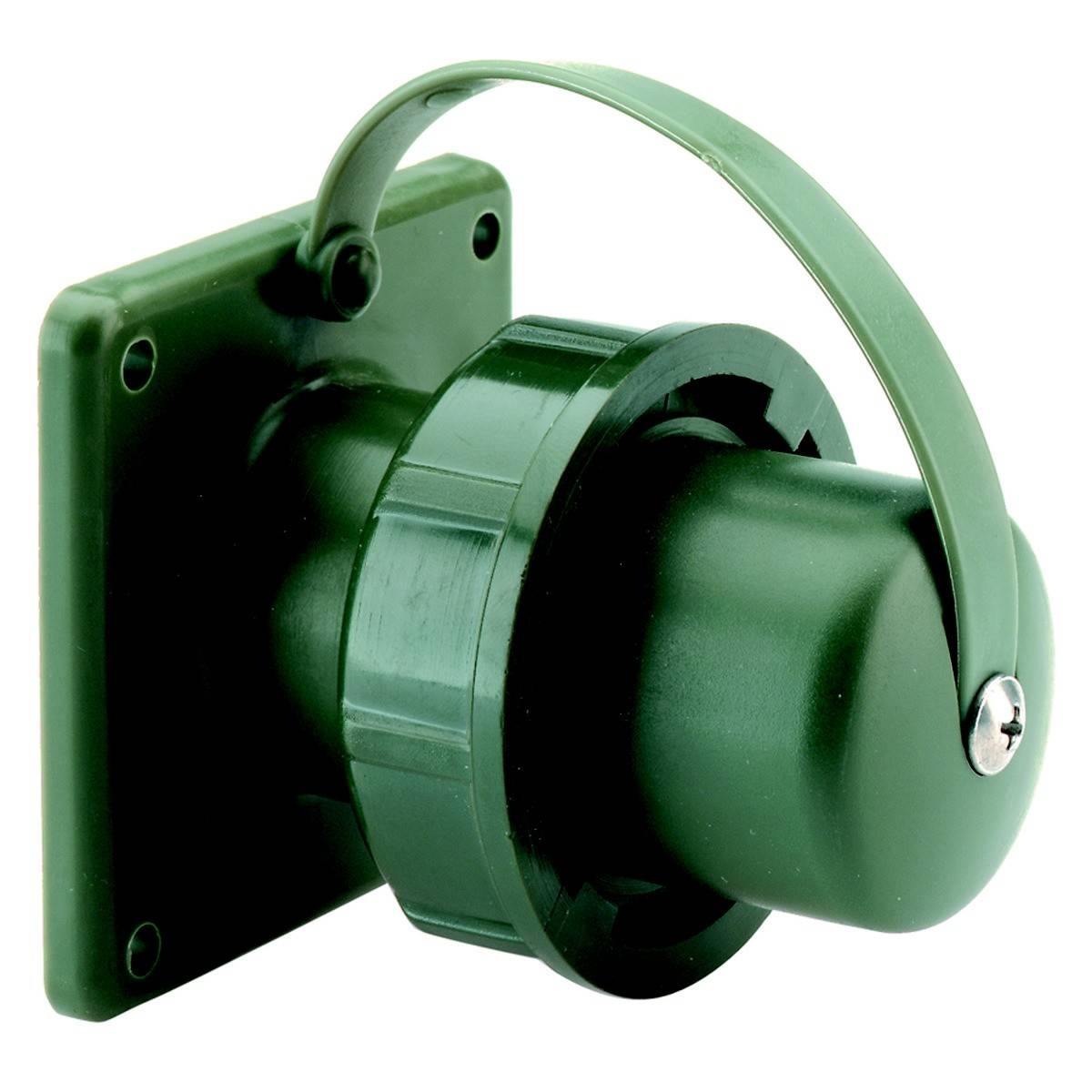

Zelený, nástěnný elektrický konektor s ohnutou rukojetí a ochranným krytem.

Zelený plastový konektor s ochrannou krytkou na čtvercové základně, pravděpodobně součást technického zařízení nebo instalace.

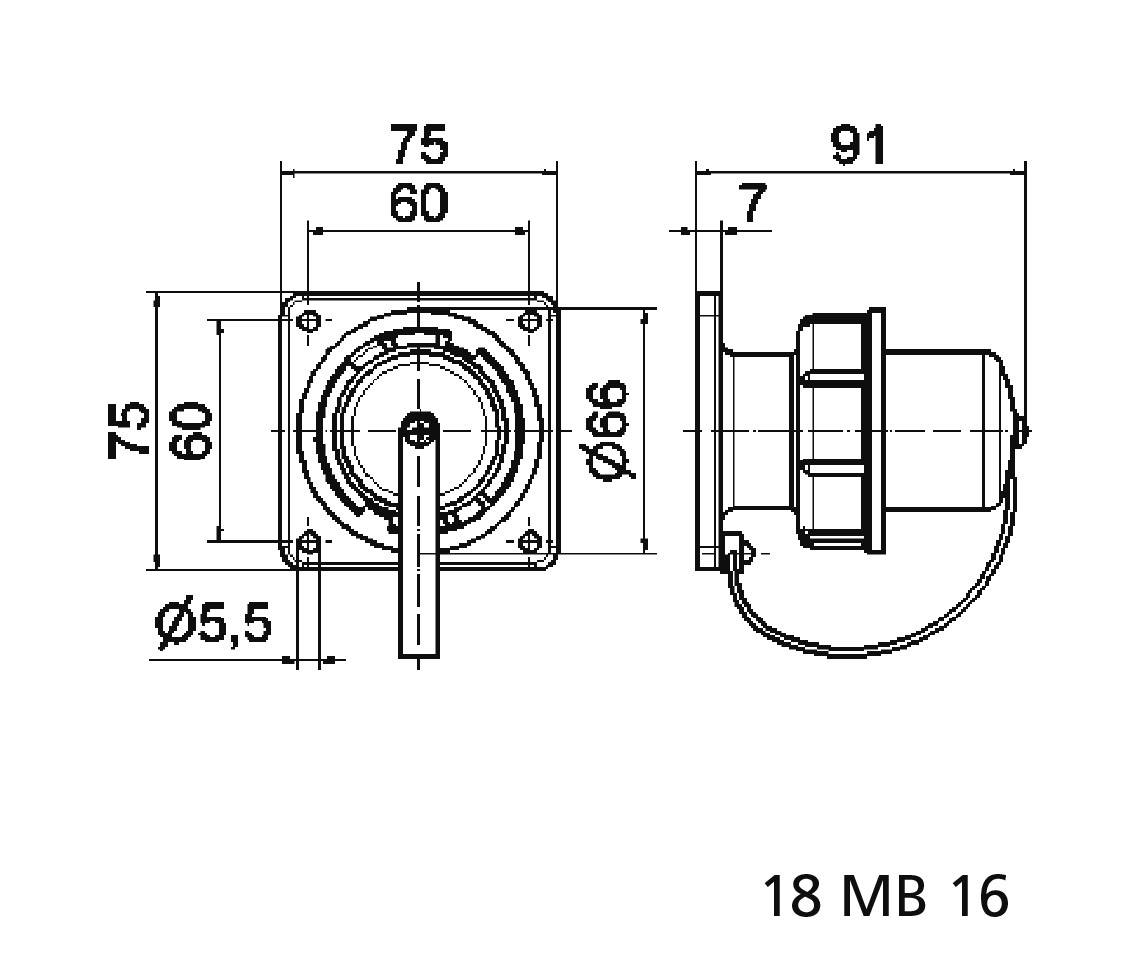

Technický výkres hlavy válce s kótováním: šířka 75, výška 75, délka 91, průměr otvoru 5,5, jiný průměr 66.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 574,38 Kč / kus)

4 574,38 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provedení: SCHUKO
Materiál: plast
Kvalita materiálu: termoplast
Bez halogenů: ano
Konstrukce: Zástrčka IEC
Stupeň krytí (IP): IP67
Směr zapojení: Rovný
Připojovací technika: Šroubová svorka
Vhodné pro pero s ochranným kontaktem: Ano
Barva: černá
Číslo RAL: 6031
Počet pinů: 3
Jmenovité napětí: 250 V
Jmenovitý proud: 16 A
Kontakt ochranných vodičů kolem: Ano
Pro „ostré podmínky“ (podle VDE) = ne

Kategorie produktu: zásuvka se sklopným víkem

Jmenovité napětí: 250 V

Způsob montáže: na povrch

Velikost příruby: 75 mm

Barva: černá

: IP67

Rozm.: (š x v x h) 75 x 75 x 91 mm

Šířka: 75 mm

V: 75 mm

Hloubka: 91 mm

Provedení: SCHUKO

Obsah: 1 ks

Připojení: šroubová svorka

Materiál: Plast

Pólů: 3

Provozní napětí: 250 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3147212 Bals Elektrotechnik 753 zásuvka se sklopným víkem IP67 černá

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3147212 Bals Elektrotechnik 753 zásuvka se sklopným víkem IP67 černá

Popis

Zástrčka s ochranným kontaktem, rovná, TN provedení
16 A 3P (2P+PE), 250 V (250 V~), IP67
Frekvence: AC
Barva: Bronzově zelená RAL 6031-F9
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 4,0 mm2
Materiál krytu: plast
Připojovací technika: Se šroubovou svorkou
Kabelová průchodka: Ostatní
Barva přístroje: Černá RAL 9005, zakončení bronzově zelená RAL 6031-F09, pouzdro bronzezelená RAL 6031-F9
Výška přístroje: 75 mm, šířka přístroje: 75 mm, hloubka přístroje: 91 mm
Rozměr příruby vertikálně: 75 mm, rozměr příruby horizontálně: 75 mm
Rozteč otvorů: Vertikální: 60 mm, rozteč otvorů: 60 mm, horizontální
Bez halogenů: ano
Jiné technické vlastnosti: Vhodné také pro belgický/francouzský systém, s uzavírací krytkou
Typ VG: VG 96926 AP 001, napájecí č.: 5935-12-340-7272
