Bals Elektrotechnik 2894 2894 CEE zástrčka, 16.0 A, 5pólová, 400 V, 1 ks

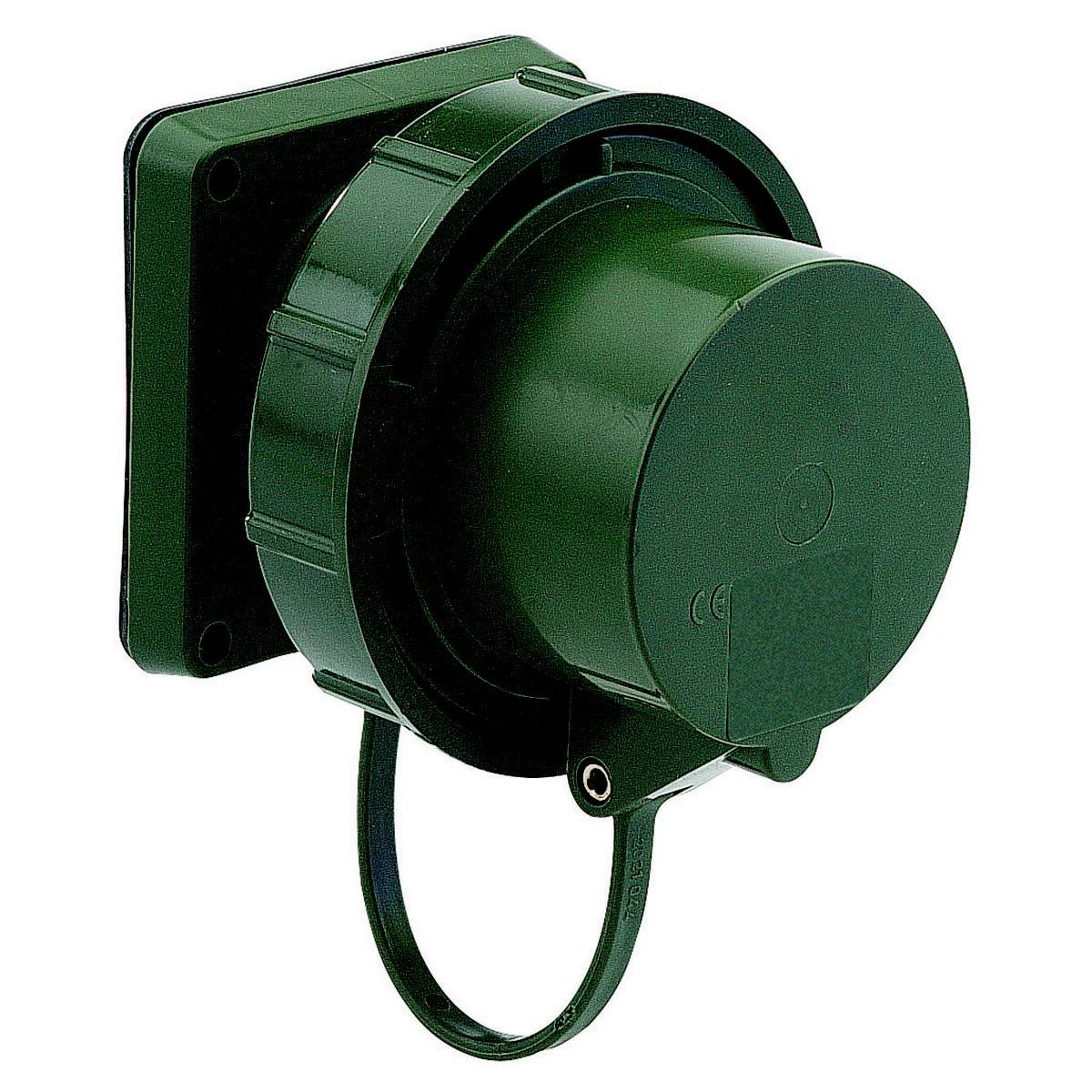

Zelená, kulatá zásuvka s pevným tělesem a ochranným krytem. Použitelná v průmyslovém nebo venkovním prostředí.

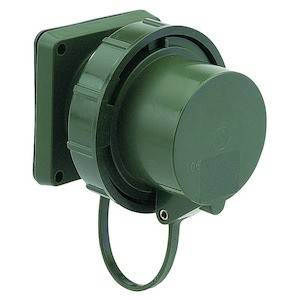

Zelený elektrický konektor s ochranným krytem, typicky používaný pro napájení ve venkovních prostorách.

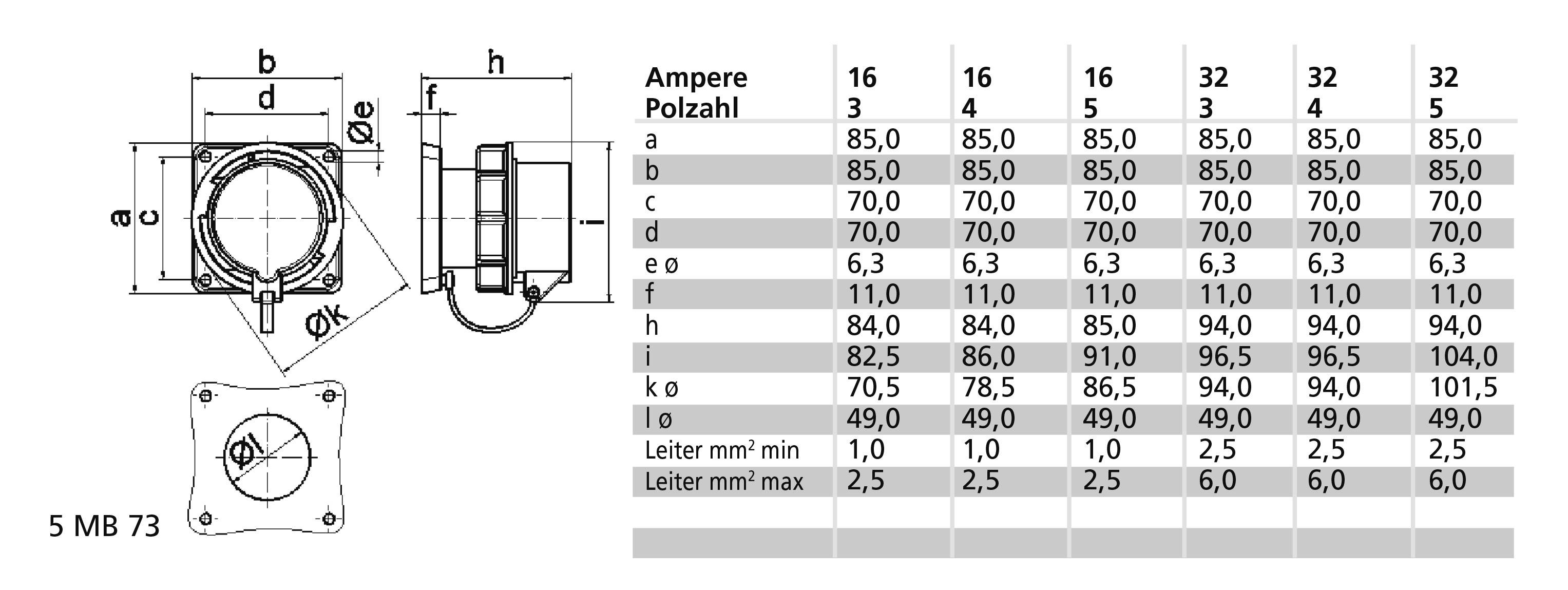

Technický výkres a tabulka rozměrů pro elektrické konektory. Diagram znázorňuje detaily připojení; tabulka uvádí rozměry podle ampérů a počtu pólů.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 957,85 Kč / kus)

5 957,85 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Počet pinů: 5
Nastavení času: 6 hod.
Barva: Zelená
Číslo RAL: 6031
Stupeň krytí (IP): IP67
Připojovací technika: Šroubová svorka
Konstrukce: Zástrčka IEC
Fázový měnič: ne
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: Ano

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 400 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: šroubové svorky

Provedení: Rovná

: IP67

Barva: zelená

Obsah: 1 ks

Pólů: 5

Připojení: šroubová svorka

Materiál: Plast

Provozní napětí: 400 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3147251 Bals Elektrotechnik 2894 2894 CEE zástrčka, 16.0 A, 5pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3147251 Bals Elektrotechnik 2894 2894 CEE zástrčka, 16.0 A, 5pólová, 400 V, 1 ks

Popis

CEE zásuvka, rovná, TN provedení
16 A, 5 P (3P+N+PE), 400 V (200/346 - 240 V~), 6 H, IP67
Frekvence: 50 / 60Hz
Barva: Bronzově zelená RAL 6031-F9
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Se šroubovou svorkou
Kabelová průchodka: Ostatní
Barva zařízení: Bajonetový kroužek bronzově zelená RAL 6031-F9, límec bronzezelená RAL 6031-F9, zakončení bronzově zelená RAL 6031-F09, pouzdro bronzezelená RAL 6031-F9
Výška přístroje: 93 mm, šířka přístroje: 86,5 mm, hloubka přístroje: 82 mm
Rozměr příruby vertikálně: 85 mm, rozměr příruby horizontálně: 85 mm
Rozteč otvorů: Vertikální: 70 mm, rozteč otvorů: 70 mm, horizontální
Jiné technické vlastnosti: S ochranným plastovým krytem
Typ VG: VG 96919 AP 001
