Bals Elektrotechnik 266 266 CEE zástrčka, 16.0 A, 4pólový, 500 V, 1 ks

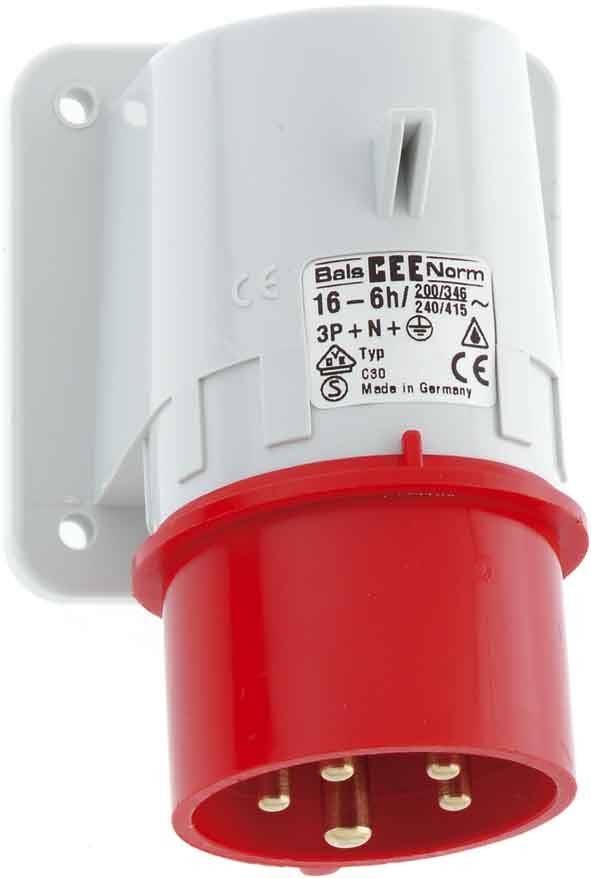

Červená třífázová zásuvka s bílým pouzdrem. Štítek uvádí '16 A, 200-415 V, 3P+N+E'. Vyrobeno v Německu.

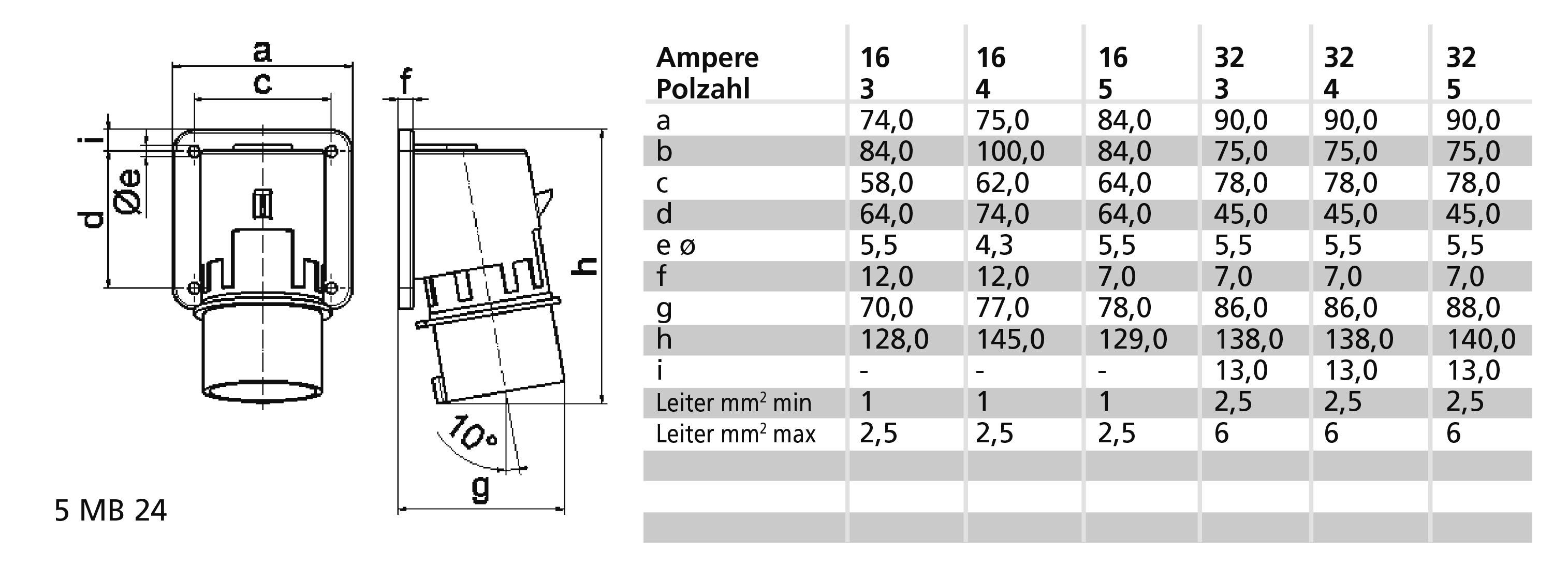

Technický výkres konektorové zásuvky s rozměrovými tabulkami pro různé počty kontaktů a průměry kabelů v milimetrech.

Šedá zásuvka s černou zástrčkou namontovaná na stěně. Zástrčka má několik kolíků a je vhodná pro průmyslové použití.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 990,91 Kč / kus)

1 990,91 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Napětí podle EN 60309-2: 500 v (50+60 Hz), černá
Počet pólů: 4
Nastavení času: 7 hod.
Barva: Černá
Číslo RAL: 9005
Ochrana (IP) = IP44
Připojovací technika: Šroubová svorka
Provedení: Zástrčka IEC C14
Fázový měnič: ne
Směr zapojení: Zahnutý
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Bez ošetření
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 500 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: šroubové svorky

Provedení: Zahnutá

: IP44

Barva: černá

Obsah: 1 ks

Pólů: 4

Připojení: šroubová svorka

Materiál: Plast

Provozní napětí: 500 V

Ke stažení

List technických údajů

List technických údajů 3146990 Bals Elektrotechnik 266 266 CEE zástrčka, 16.0 A, 4pólový, 500 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146990 Bals Elektrotechnik 266 266 CEE zástrčka, 16.0 A, 4pólový, 500 V, 1 ks

Popis

Vestavná zástrčka
16 A, 4P (3P+PE), 500 V (480 - 500 V~), 7 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Černá RAL 9005
Kontaktní nosič/kontakty: Nosič je z polyamidu, kontakty jsou lesklé mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Se šroubovou svorkou
Kabelová průchodka: Ostatní
Barva zařízení: Límec RAL 9005, šedé pouzdro RAL 7035
Výška přístroje: 145 mm, šířka přístroje: 75 mm, hloubka přístroje: 78 mm
Rozměr příruby vertikálně: 100 mm, rozměr příruby horizontálně: 75 mm
Rozteč otvorů: Vertikální: 74 mm, rozteč otvorů: 62 mm, horizontální

Tento text byl přeložen strojově.
