Bals Elektrotechnik 2611 2611 CEE zástrčka, 16.0 A, 5pólová, 230 V, 1 ks

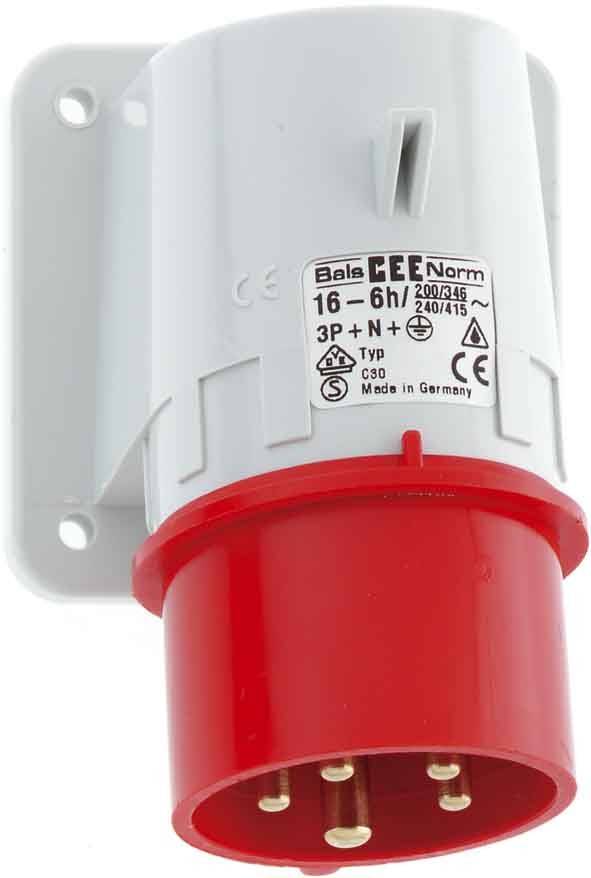

Červená silnoproudá CEE zástrčka, 16A, 3-pólová plus nulový vodič a uzemnění, vhodná pro 240/415V, označená normou CE.

Průmyslová zásuvka s modrým plastovým krytem a zlatými kontakty, namontovaná na nástěnném držáku.

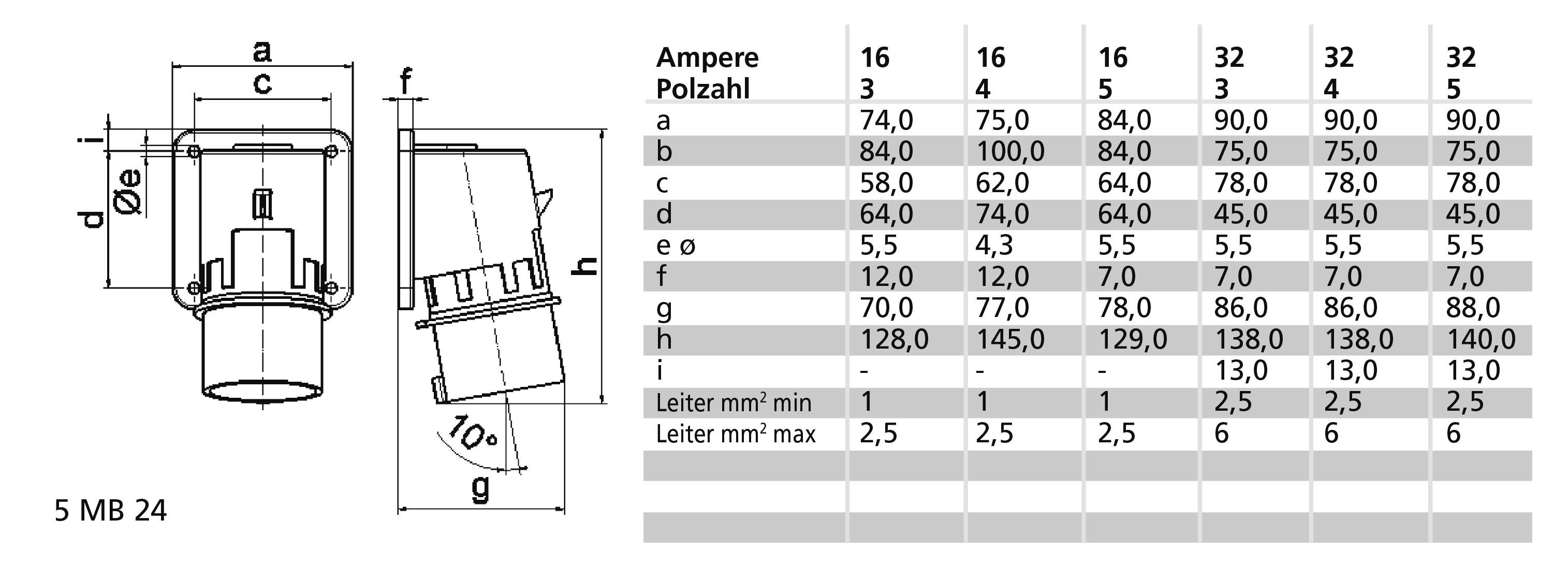

Technický výkres elektrické zástrčky s rozměry a-h v mm. Tabulka zobrazuje rozměry pro různé ampérové hodnoty (16-32).

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 098,35 Kč / kus)

2 098,35 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Napětí podle EN 60309-2: 230 v (50+60 Hz), modrá
Počet pinů: 5
Nastavení času: 9 hod.
Barva: Modrá
Číslo RAL: 5015
Ochrana (IP) = IP44
Připojovací technika: Šroubová svorka
Provedení: Zástrčka IEC C14
Fázový měnič: ne
Směr zapojení: Zahnutý
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Bez ošetření
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 230 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: šroubové svorky

Provedení: Zahnutá

: IP44

Barva: modrá

Obsah: 1 ks

Pólů: 5

Připojení: šroubová svorka

Materiál: Plast

Provozní napětí: 230 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3147009 Bals Elektrotechnik 2611 2611 CEE zástrčka, 16.0 A, 5pólová, 230 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3147009 Bals Elektrotechnik 2611 2611 CEE zástrčka, 16.0 A, 5pólová, 230 V, 1 ks

Popis

Vestavná zástrčka
16 A, 5 P (3P+N+PE), 230 V (120/208 - 144/250V~), 9 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Modrá RAL 5015
Kontaktní nosič/kontakty: Nosič je z polyamidu, kontakty jsou lesklé mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Se šroubovou svorkou
Kabelová průchodka: Ostatní
Barva zařízení: Modrá límec RAL 5015, šedé pouzdro RAL 7035
Výška přístroje: 129 mm, šířka přístroje: 84 mm, hloubka přístroje: 78 mm
Rozměr příruby vertikálně: 84 mm, rozměr příruby horizontálně: 84 mm
Rozteč otvorů: Vertikální: 64 mm, rozteč otvorů: 64 mm, horizontální

Tento text byl přeložen strojově.
