Bals Elektrotechnik 26004 26004 CEE zástrčka, 16.0 A, 7pólová, 400 V, 1 ks

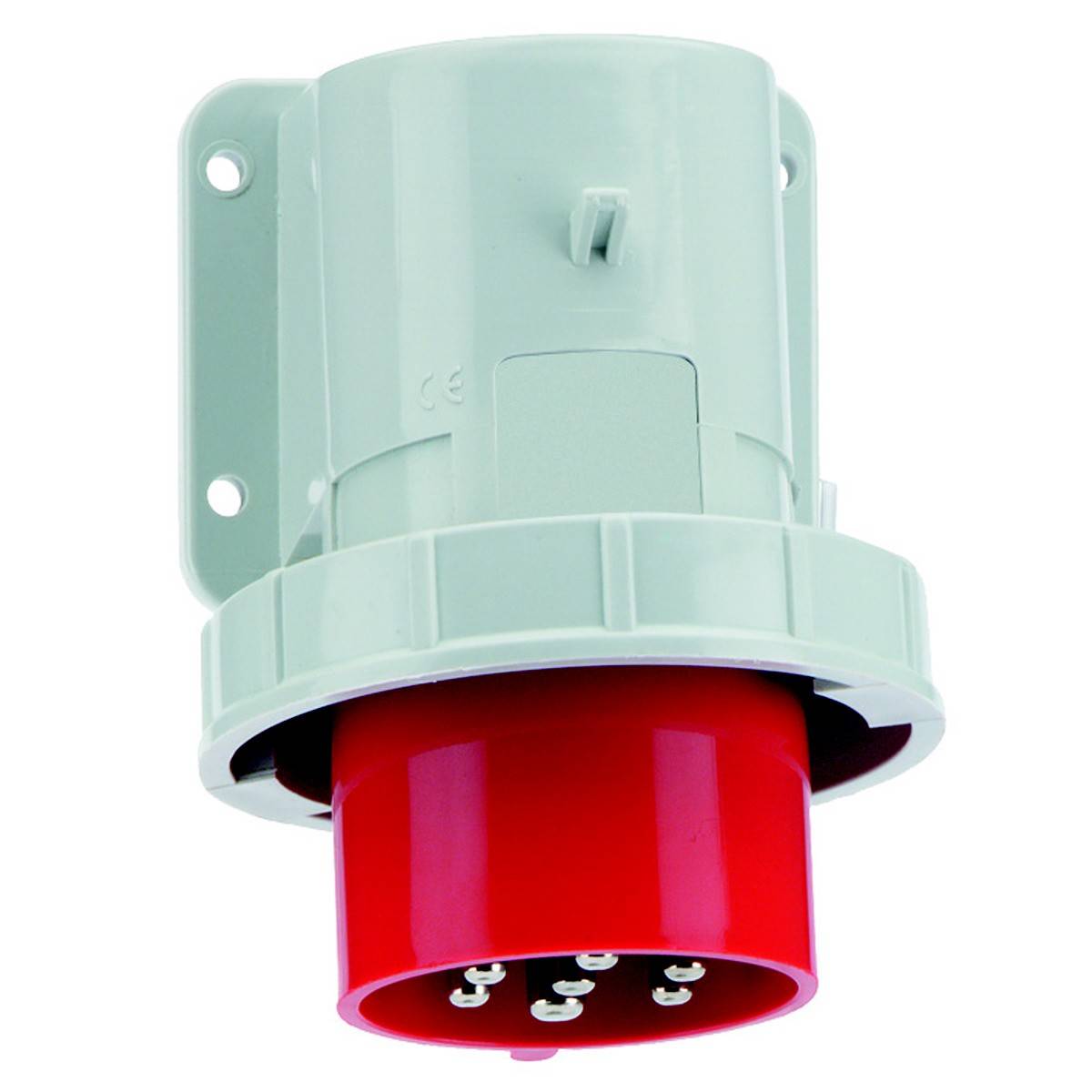

Průmyslová zástrčka v červené a šedé barvě s pěti póly, určená pro nástěnnou montáž.

Průmyslová zásuvka s červeným konektorem, vhodná pro vysoké proudové zatížení, příklad elektrotechnické komponenty.

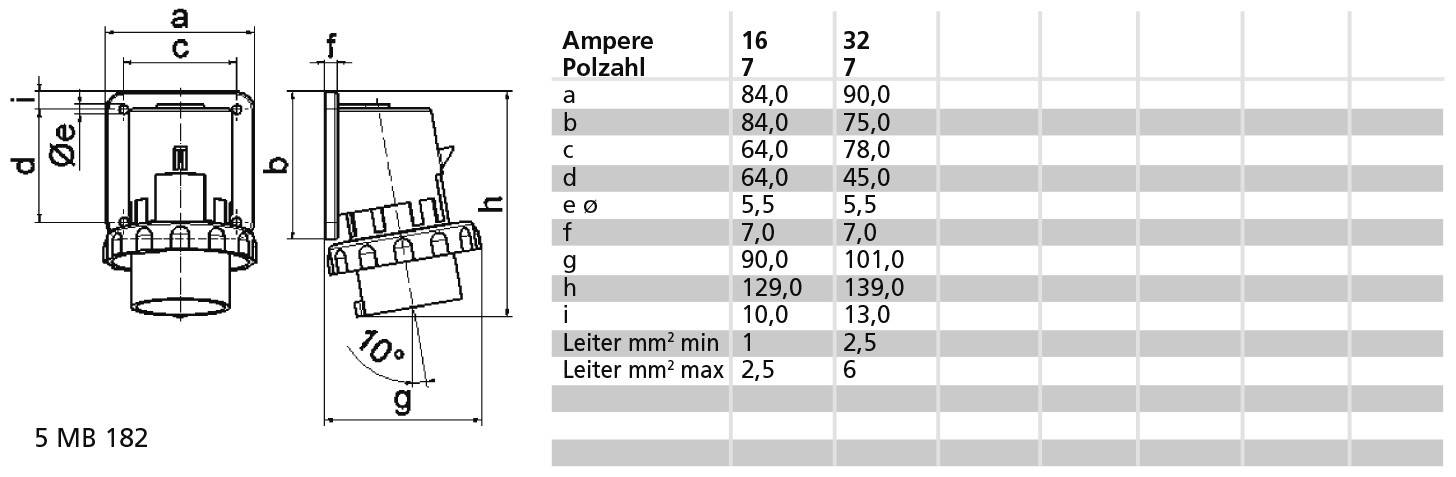

Technický výkres elektrické zástrčky s rozměry a-g a tabulkou pro ampérové hodnoty (16, 32) a počet pólů. Rozměry v mm.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 304,96 Kč / kus)

5 304,96 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Počet pólů: 7
Nastavení času: 6 hod.
Barva: Červená
Číslo RAL: 3000
Stupeň krytí (IP): IP67
Připojovací technika: Šroubová svorka
Provedení: Zástrčka IEC C14
Fázový měnič: ne
Směr zapojení: Zahnutý
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 400 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: šroubové svorky

Provedení: Zahnutá

: IP67

Barva: červená

Obsah: 1 ks

Pólů: 7

Připojení: šroubová svorka

Materiál: Plast

Provozní napětí: 400 V

: 3000

: Surface mounted device plug

: 7

: Plastic

: Nickel-plated

: 16 A

: Screwed terminal

: Angled

: CuZn

: IP67

: NE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3145028 Bals Elektrotechnik 26004 26004 CEE zástrčka, 16.0 A, 7pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3145028 Bals Elektrotechnik 26004 26004 CEE zástrčka, 16.0 A, 7pólová, 400 V, 1 ks

Popis

Vestavná zástrčka TE
16 A, 7P (6P+PE), 400 V (400 V~), 6 H, IP67
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Se šroubovou svorkou
Kabelová průchodka: Ostatní
Barva zařízení: Červená RAL 3000, bajonetový kroužek šedá RAL 7035, šedý kryt RAL 7035
Výška přístroje: 129 mm, šířka přístroje: 88 mm, hloubka přístroje: 89 mm
Rozměr příruby vertikálně: 84 mm, rozměr příruby horizontálně: 84 mm
Rozteč otvorů: Vertikální: 64 mm, rozteč otvorů: 64 mm, horizontální
