Name: Bals Elektrotechnik 2490 2490 CEE zástrčka, 16.0 A, 4pólový, 500 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3147222
Availability: BackOrder

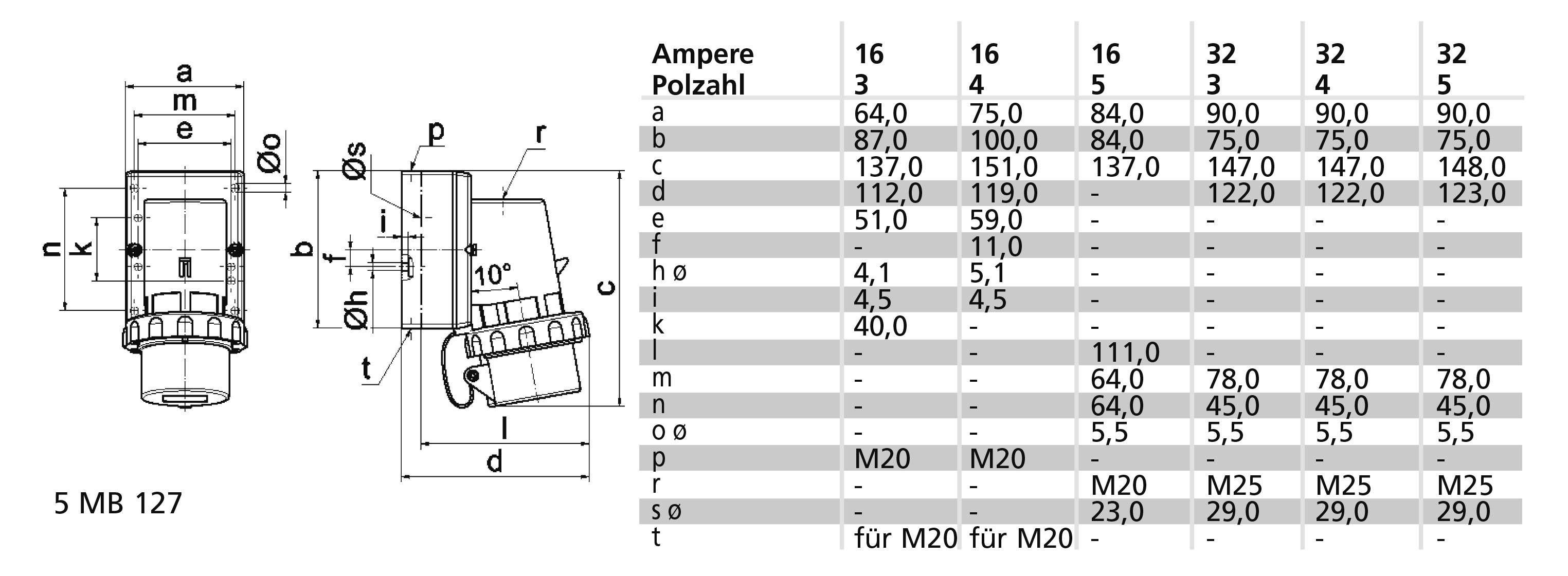

Diagram elektrického konektoru s rozměrovými tabulkami pro různé počty pólů (16, 32) v ampérech. Zobrazuje rozměry a až t.

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 17. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 149,00 Kč / kus)

5 149,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Napětí podle EN 60309-2: 500 v (50+60 Hz), černá
Počet pólů: 4
Nastavení času: 7 hod.
Barva: Černá
Číslo RAL: 9005
Stupeň krytí (IP): IP67
Připojovací technika: Šroubová svorka
Konstrukce: Ostatní
Fázový měnič: ne
Směr zapojení: Zahnutý
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 500 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: šroubové svorky

Provedení: Zahnutá

: IP67

Barva: černá

Obsah: 1 ks

Pólů: 4

Připojení: šroubová svorka

Materiál: Plast

Provozní napětí: 500 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3147222 Bals Elektrotechnik 2490 2490 CEE zástrčka, 16.0 A, 4pólový, 500 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3147222 Bals Elektrotechnik 2490 2490 CEE zástrčka, 16.0 A, 4pólový, 500 V, 1 ks

Popis

Zástrčka pro nástěnná zařízení
16 A, 4P (3P+PE), 480 V (500 - 500 V~), 7 H, IP67
Frekvence: 50 / 60Hz
Technická barva: Černá RAL 9005
Velikost pouzdra: 100 x 75 mm (HxB)
Kontaktní nosič/kontakty: Držák je z polyamidu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Se šroubovou svorkou
Kabelová průchodka 1 x M20, horní
Barva zařízení: Šedá krytka RAL 7035, límec černý RAL 9005, bajonetový kroužek šedý RAL 7035, spodní část krytu šedá RAL 7035, horní část krytu šedá RAL 7035
Výška přístroje: 151 mm, šířka přístroje: 79 mm, hloubka přístroje: 120 mm
Další technické vlastnosti: Vedení je otevřené jednou nahoru, jednou dolů a jednou doprostřed uzavřeno, s ochranným plastovým krytem

Tento text byl přeložen strojově.
