Bals Elektrotechnik 24539 24539 CEE zástrčka, 16.0 A, 4pólový, 500 V, 1 ks

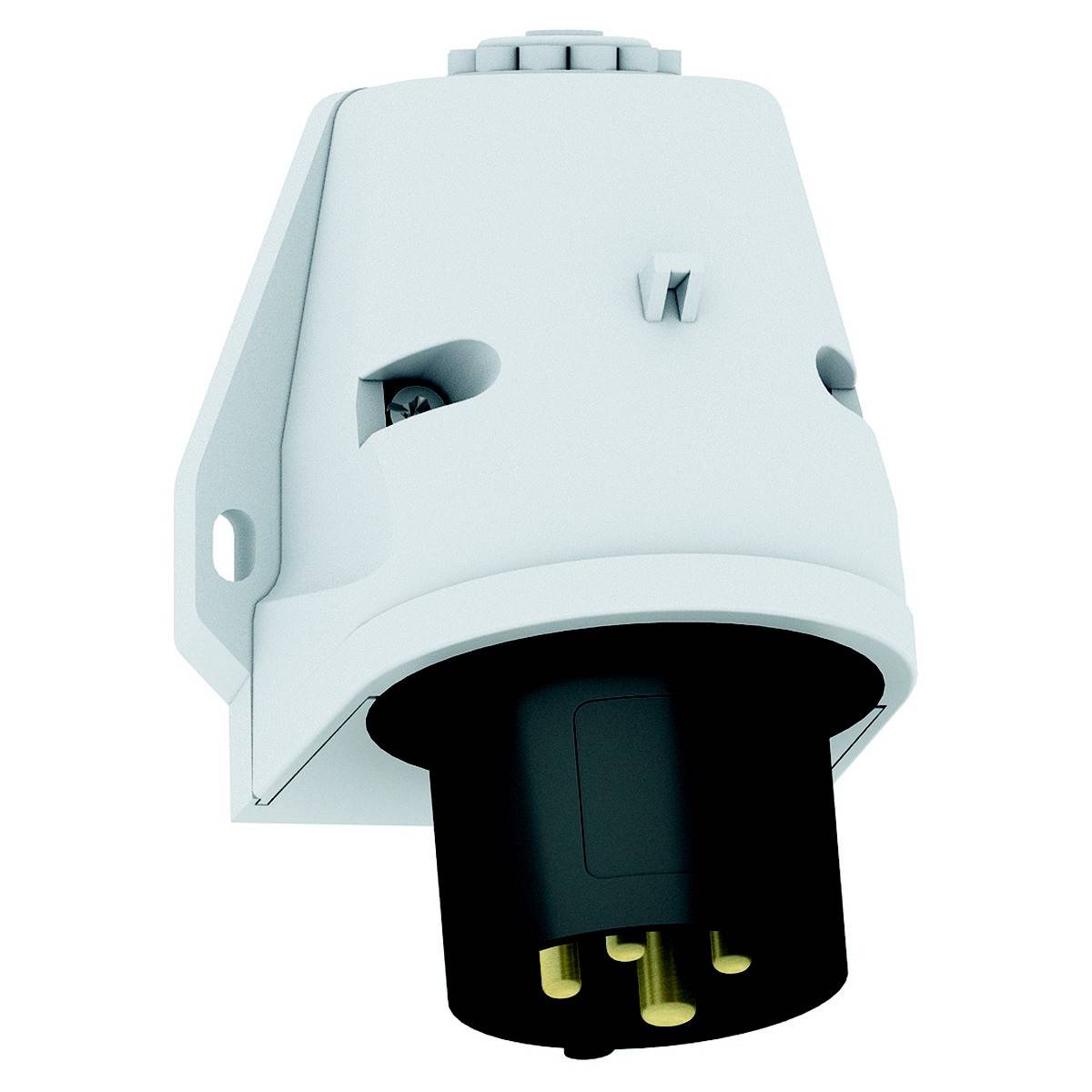

Průmyslová zástrčka s robustním pouzdrem, třemi vstupy a dvěma zemnicími svorkami. Vhodná pro vysokovýkonnostní aplikace.

Bílý elektrický konektor s několika zlatými kontakty, vhodný pro průmyslové aplikace.

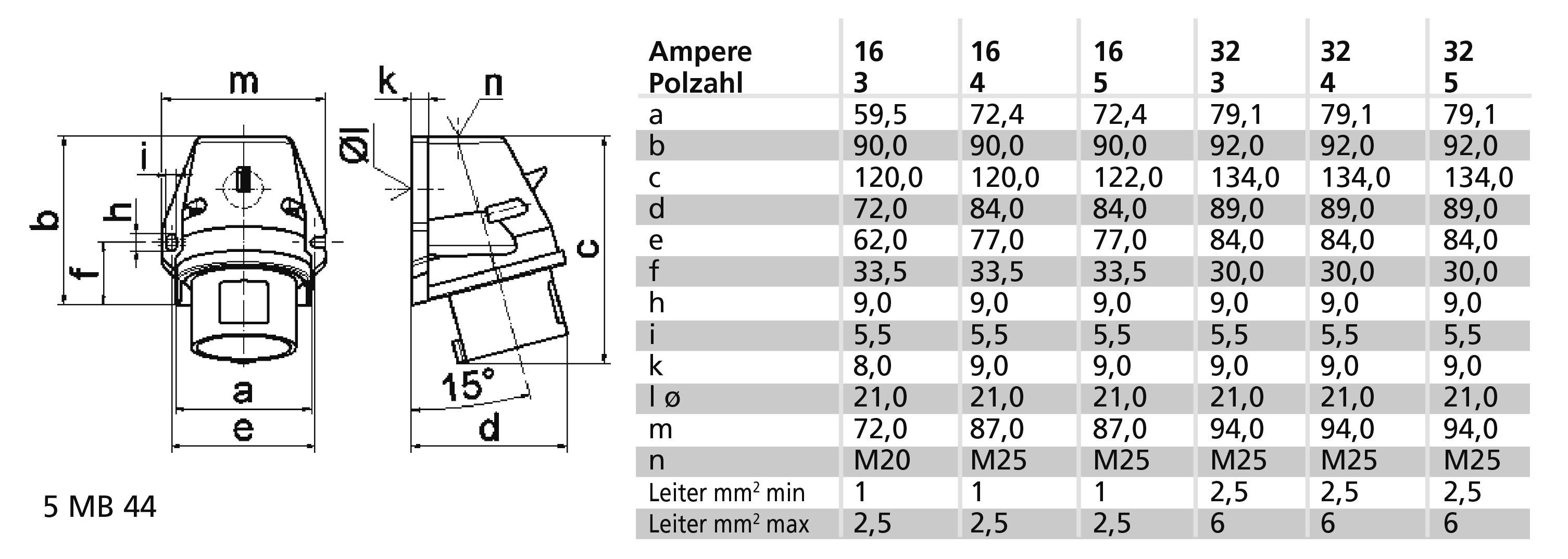

Technický výkres konektoru s rozměry a tabulkou. Tabulka zobrazuje ampéry, počet pólů a odpovídající rozměry v milimetrech.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 904,96 Kč / kus)

1 904,96 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Napětí podle EN 60309-2: 500 v (50+60 Hz), černá
Počet pólů: 4
Nastavení času: 7 hod.
Barva: Černá
Číslo RAL: 9005
Ochrana (IP) = IP44
Připojovací technika: Svorka bez šroubování
Konstrukce: Ostatní
Fázový měnič: ne
Směr zapojení: Zahnutý
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Bez ošetření
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 500 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Zahnutá

: IP44

Barva: černá

Obsah: 1 ks

Pólů: 4

Připojení: svorka

Materiál: Plast

Provozní napětí: 500 V

Ke stažení

List technických údajů

List technických údajů 3144915 Bals Elektrotechnik 24539 24539 CEE zástrčka, 16.0 A, 4pólový, 500 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3144915 Bals Elektrotechnik 24539 24539 CEE zástrčka, 16.0 A, 4pólový, 500 V, 1 ks

Popis

Zásuvka pro PŘIPEVNĚNÍ na stěnu QUICK-Connect
16 A, 4P (3P+PE), 500 V (480 - 500 V~), 7 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Černá RAL 9005
Velikost pouzdra: 90 x 87 mm (HxB)
Kontaktní nosič/kontakty: Nosič je z polyamidu, kontakty jsou lesklé mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubové pružinové svorky s pružinovými svorkami v kleci
Kabelová průchodka 1 x M25, nahoře
Barva zařízení: Černá RAL 9005, spodní část krytu šedá RAL 7035, horní část krytu šedá RAL 7035
Výška přístroje: 120 mm, šířka přístroje: 87 mm, hloubka přístroje: 83 mm
Další technické vlastnosti: Vedení je otevřené jednou nahoru a jednou uzavřeno v zemi

Tento text byl přeložen strojově.
