Bals Elektrotechnik 21453 21453 CEE zástrčka, 16.0 A, 3pólový, 500 V, 1 ks

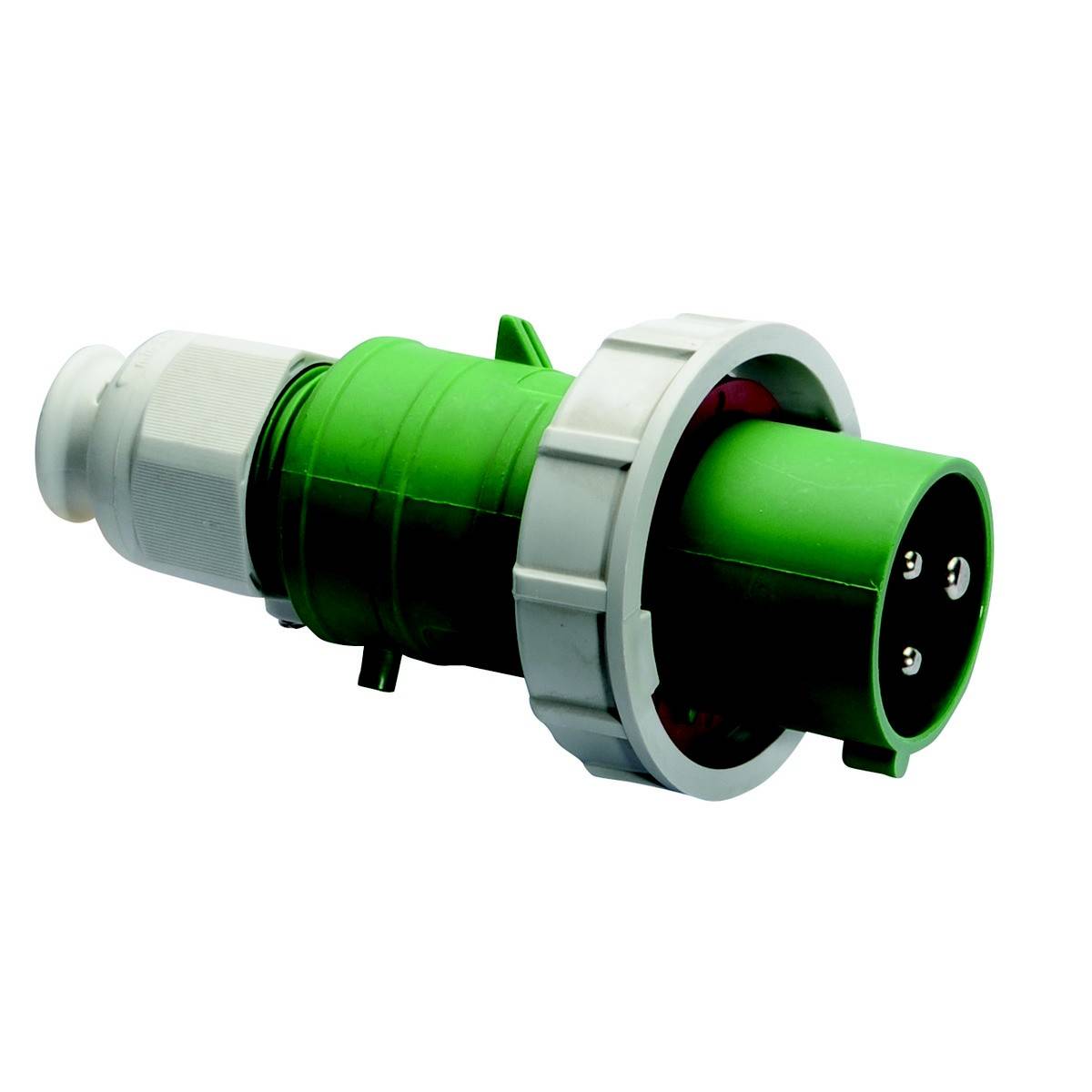

Konektor se třemi kovovými kolíky, zeleno-bílý, určený pro průmyslové napájení.

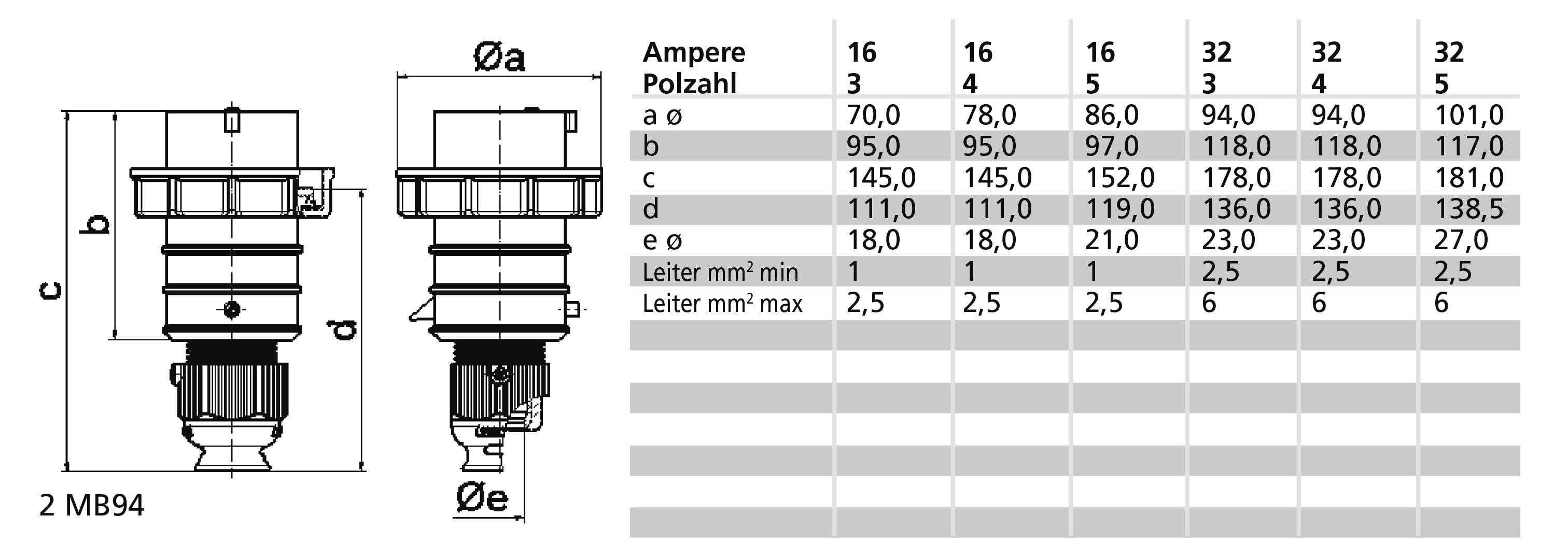

Technický výkres a tabulka elektrické zástrčky. Zobrazuje rozměry (a-e v mm) a průměry vodičů pro různé ampérové hodnoty (16, 25, 32).

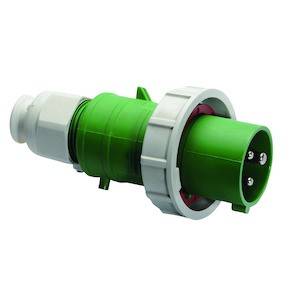

Zelený, třípólový průmyslový konektor s plastovým pouzdrem, vhodný pro elektrické připojení v komerčních nebo průmyslových aplikacích.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 731,40 Kč / kus)

2 731,40 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 3
Napětí podle EN 60309-2: 50-500 v (100-300 Hz), zelená
Nastavení času: 10 hod.
Barva: Zelená
Číslo RAL: 6002
Fázový měnič: ne
Stupeň krytí (IP): IP67
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 500 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP67

Barva: zelená

Obsah: 1 ks

Pólů: 3

Připojení: svorka

Materiál: Plast

Provozní napětí: 500 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146143 Bals Elektrotechnik 21453 21453 CEE zástrčka, 16.0 A, 3pólový, 500 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146143 Bals Elektrotechnik 21453 21453 CEE zástrčka, 16.0 A, 3pólový, 500 V, 1 ks

Popis

ZÁSTRČKA QUICK-CONNECT TE
16A 3p (2P+PE) >100 v zelená, 3-300 Hz (> 50 v~), 10 h, IP67
Frekvence: 100 až 300 Hz včetně
Technická barva: Zelená RAL 6002
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubové pružinové svorky s pružinovými svorkami v kleci
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Bajonetový kroužek šedý RAL 7035, kabelové šroubení šedá RAL 7035, barva krytu zelená RAL 6002, límec zelený RAL 6002
Výška přístroje: 147 mm, šířka přístroje: 71 mm, hloubka přístroje: 71 mm
Další technické vlastnosti: Pro kabel s min. Průměr od 8 mm do max. Průměr 18 mm, s kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, přídavnými otvory pro přívod vody a aretačním šroubem
