Bals Elektrotechnik 21427 21427 CEE zástrčka, 32.0 A, 5pólová, 1 ks

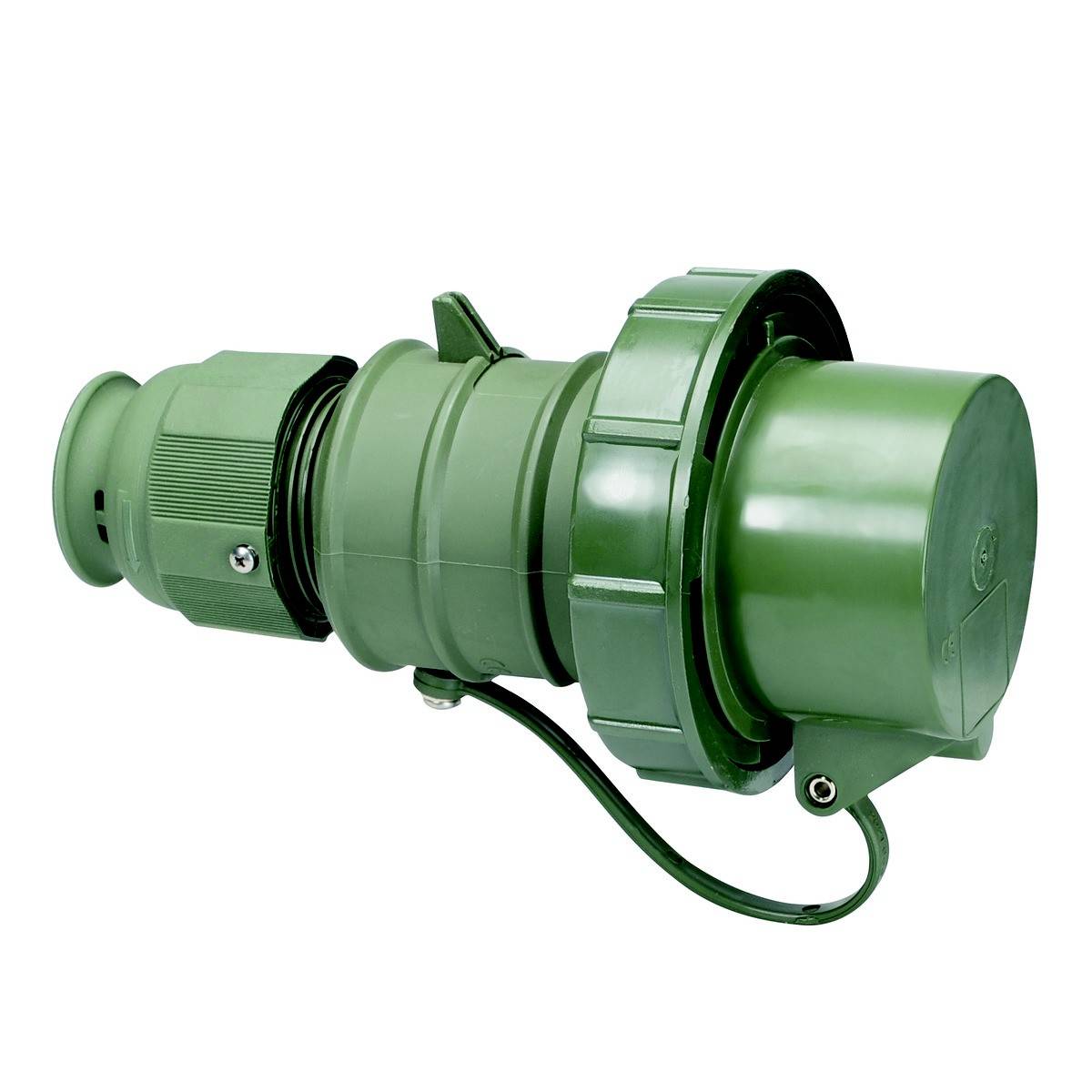

Zelený, robustní, válcový konektor s kabelovou průchodkou, vhodný pro průmyslové nebo vojenské aplikace.

Zelený průmyslový konektor; válcovitého tvaru s robustním pouzdrem a kabelovou přípojkou, vhodný pro průmyslové aplikace.

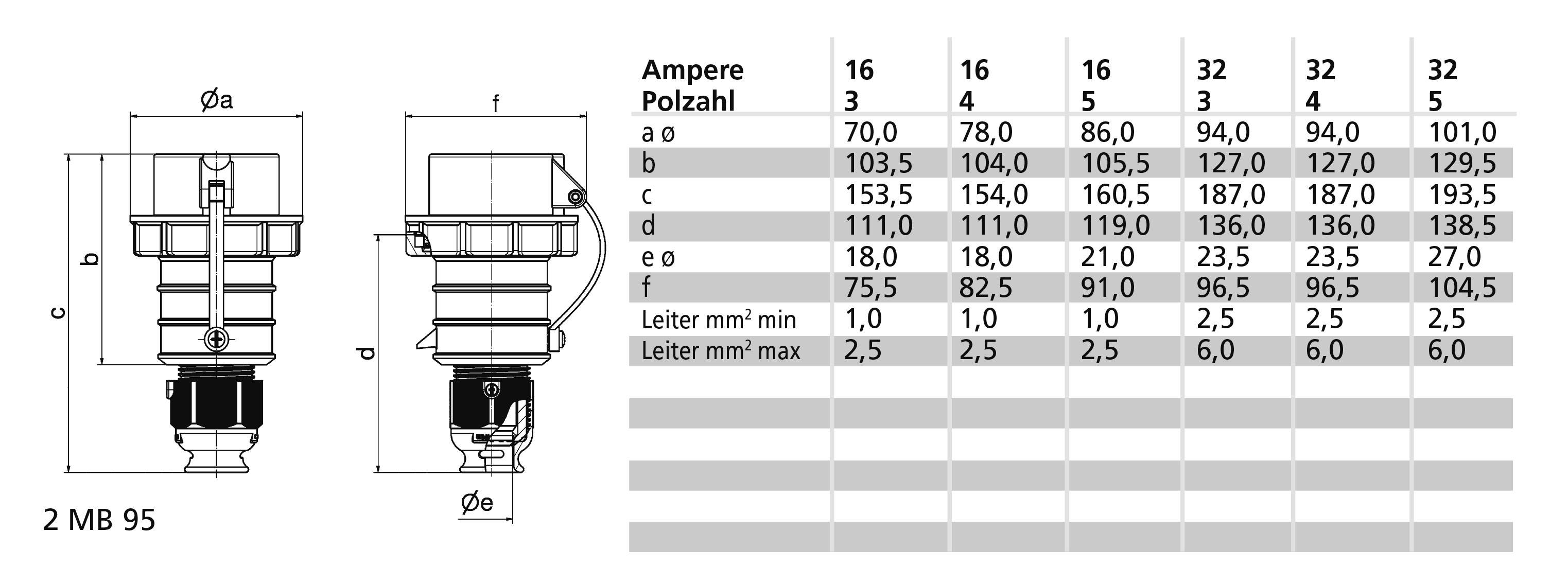

Technický výkres konektoru s rozměry v milimetrech. Tabulka zobrazuje ampérové hodnoty (16, 32...) s příslušnými rozměry (a, b, c, d...) a minimální a maximální hodnoty průměru vodiče.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 065,29 Kč / kus)

5 065,29 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 32 A.
Počet pinů: 5
Napětí podle EN 60309-2: Ostatní
Nastavení času: 11 hod.
Barva: Červená
Číslo RAL: 3000
Fázový měnič: ne
Stupeň krytí (IP): IP67
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: Ano

Kategorie produktu: CEE zástrčka

Jmenovitý proud: 32.0 A

Jmenovitý proud - filtr: 32 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP67

Barva: červená

Obsah: 1 ks

Pólů: 5

Připojení: svorka

Materiál: Plast

Ke stažení

List technických údajů

List technických údajů 3146354 Bals Elektrotechnik 21427 21427 CEE zástrčka, 32.0 A, 5pólová, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146354 Bals Elektrotechnik 21427 21427 CEE zástrčka, 32.0 A, 5pólová, 1 ks

Popis

ZÁSTRČKA QUICK CONNECT TN
32 A, 5 P (3P+N+PE), 440 V (250/440 - 265 V~), 11 H, IP67
Frekvence: 60Hz
Technická barva: Červená RAL 3000
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 6,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubové pružinové svorky s pružinovými svorkami v kleci
Kabelová průchodka: Se kabelovou průchodkou
Barva: Kabelová příčka bronzově zelená RAL 6031-F9, bajonetový kroužek bronzově zelená RAL 6031-F9, víčko bronzové zezelená RAL 6031-F9, límec bronzově zelená RAL 6031-F9, zakončení bronzově zelená RAL 6031-F09
Výška přístroje: 194 mm, šířka přístroje: 101,5 mm, hloubka přístroje: 104,5 mm
Další technické vlastnosti: Pro kabel s min. Průměr od 13 mm do max. Průměr 27 mm, s kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, přídavnými vodními otvory a aretačním šroubem, s uzavírací krytkou
Typ VG: VG 96919 CP 007, napájecí č.: 5935-12-348-5139
