Name: Bals Elektrotechnik 21407 21407 CEE zástrčka, 16.0 A, 5pólová, 230 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146258
Availability: BackOrder

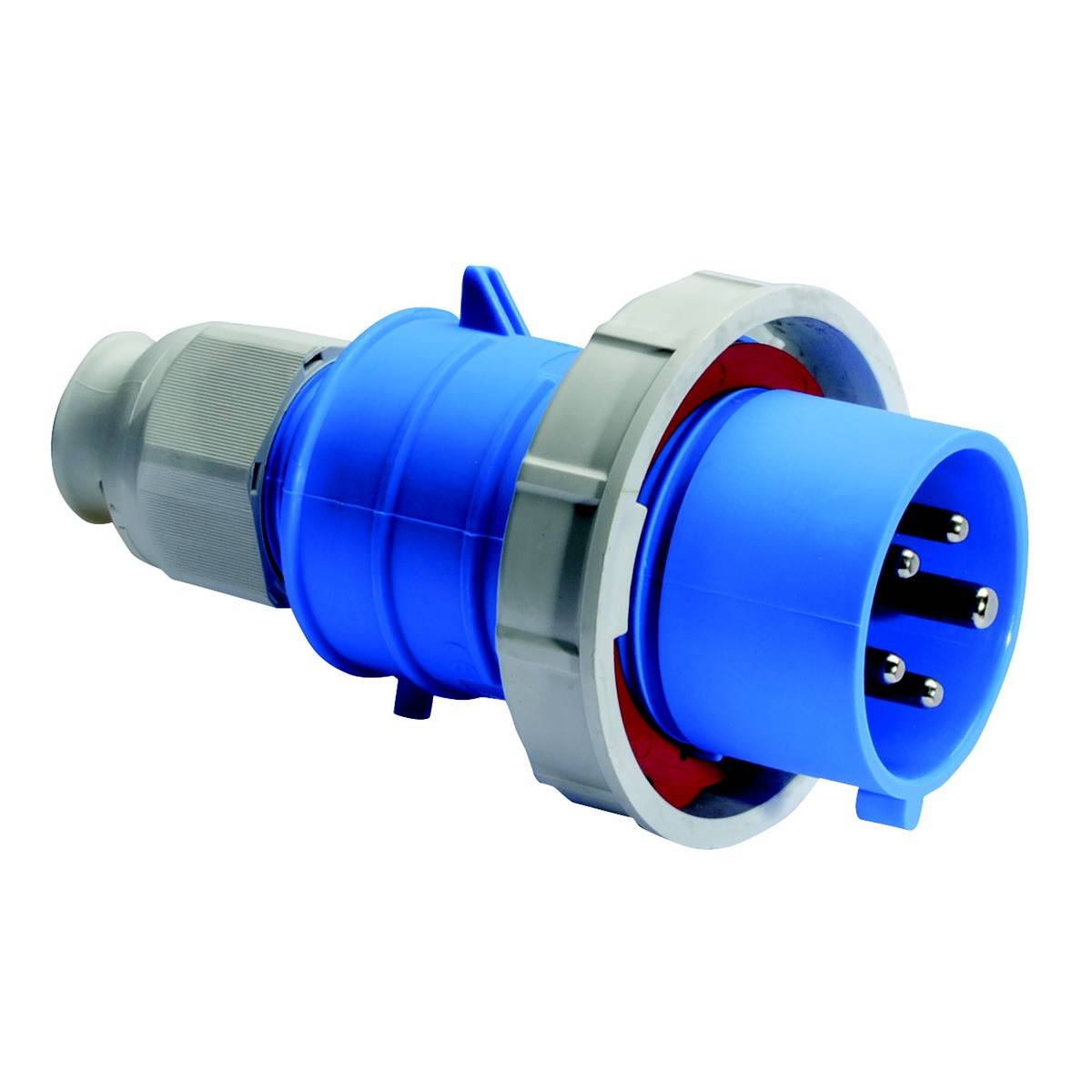

Modrý elektrický konektor s pěti kovovými kolíky a šedým připojením. Používá se v průmyslových aplikacích.

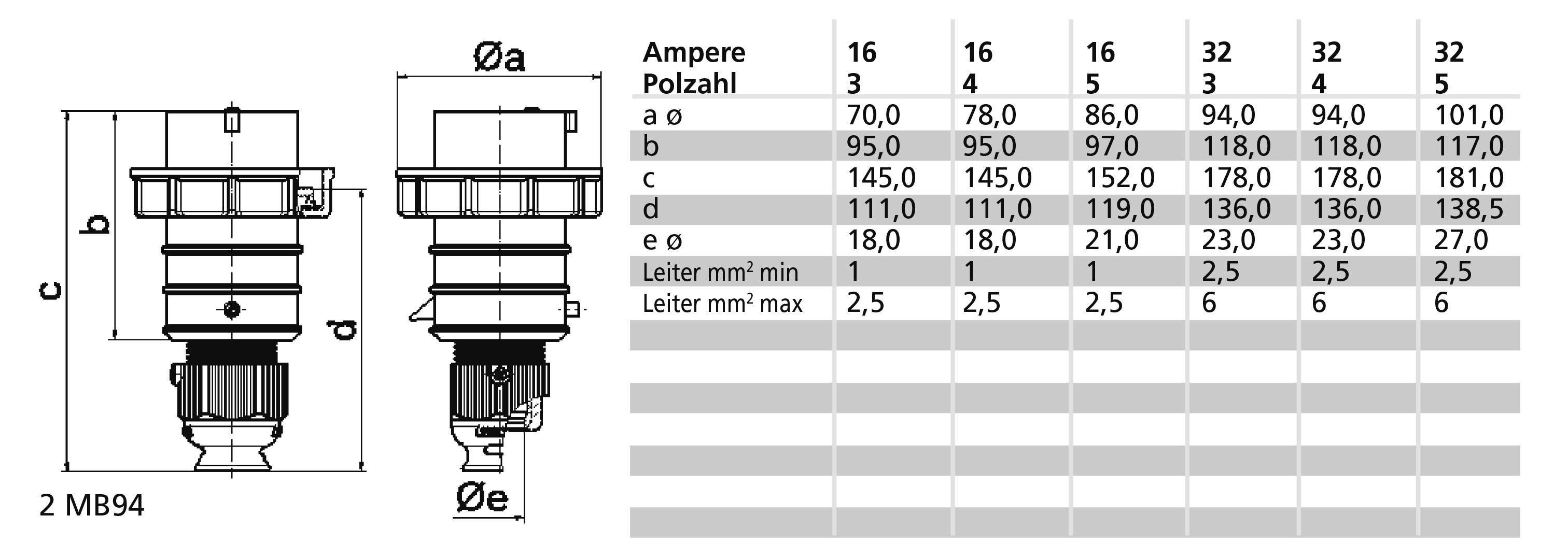

Technický výkres a tabulka elektrického konektoru. Podrobnosti o rozměrech (a, b, c, d, e) a hodnotách proudu a průřezu vodičů.

Modrý průmyslový konektor s pěti kontakty a šedým závitovým připojením, vhodný pro vysokonapěťové aplikace.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 9. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 995,00 Kč / kus)

3 995,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 5
Napětí podle EN 60309-2: 230 v (50+60 Hz), modrá
Nastavení času: 9 hod.
Barva: Modrá
Číslo RAL: 5015
Fázový měnič: ne
Stupeň krytí (IP): IP67
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 230 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP67

Barva: modrá

Obsah: 1 ks

Pólů: 5

Připojení: svorka

Materiál: Plast

Provozní napětí: 230 V

: 5015

: Gland nut

: 5

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP67

: NE

: 9 h

: Blue

: 230 V (50+60 Hz) blue

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146258 Bals Elektrotechnik 21407 21407 CEE zástrčka, 16.0 A, 5pólová, 230 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146258 Bals Elektrotechnik 21407 21407 CEE zástrčka, 16.0 A, 5pólová, 230 V, 1 ks

Popis

ZÁSTRČKA QUICK-CONNECT TE
16 A, 5 P (3P+N+PE), 230 V (120/208 - 144/250V~), 9 H, IP67
Frekvence: 50 / 60Hz
Technická barva: Modrá RAL 5015
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubové pružinové svorky s pružinovými svorkami v kleci
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Modrá RAL 5015, bajonetový kroužek šedý RAL 7035, kabelové šroubení šedá RAL 7035, barva krytu: Modrá RAL 5015
Výška přístroje: 154 mm, šířka přístroje: 87 mm, hloubka přístroje: 87 mm
Další technické vlastnosti: Pro kabel s min. Průměr od 10 mm do max. Průměr 21 mm, s kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, přídavnými otvory pro přívod vody a aretačním šroubem
