Bals Elektrotechnik 21405 21405 CEE zástrčka, 16.0 A, 4pólový, 500 V, 1 ks

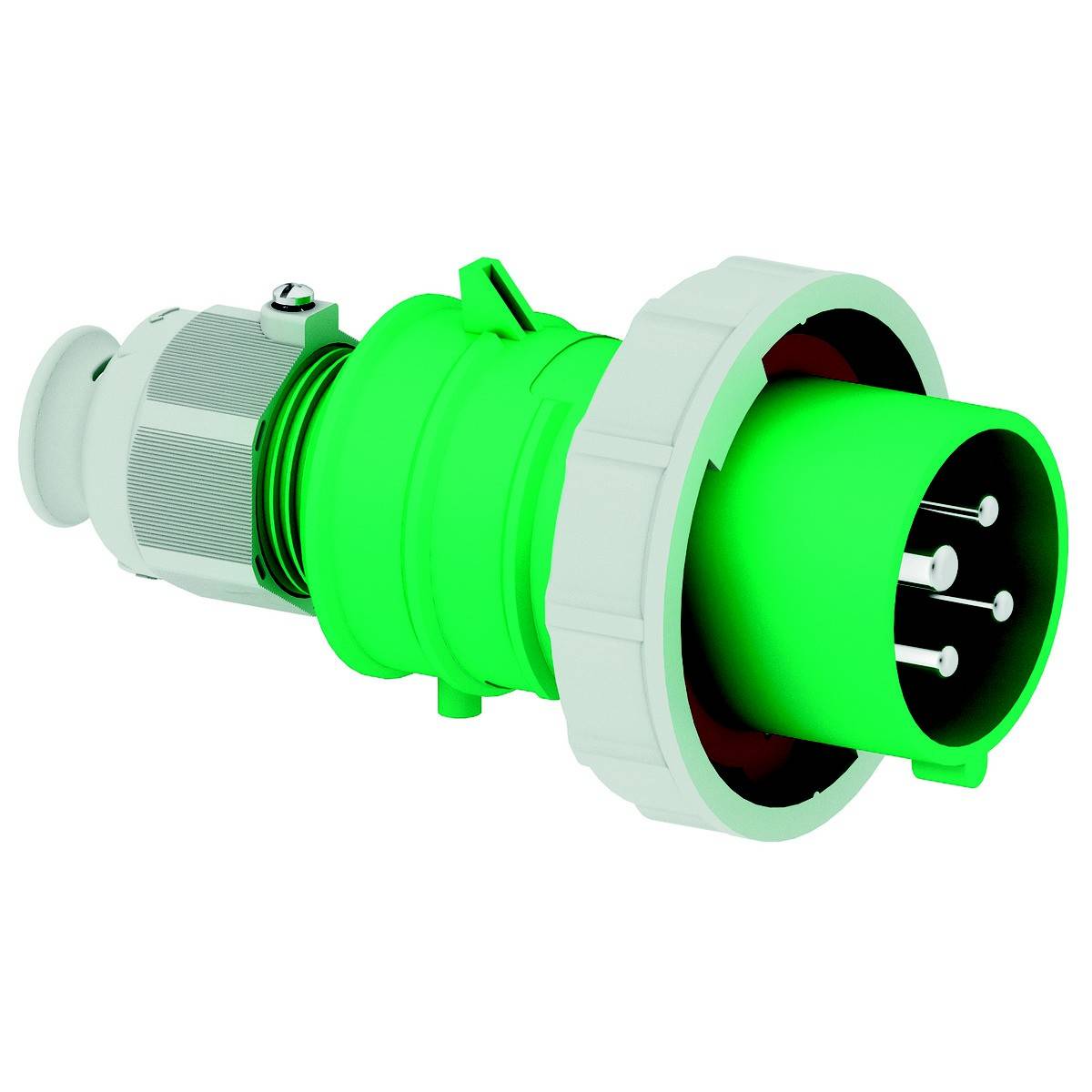

Zelený, válcový průmyslový konektor se čtyřmi kontakty, vhodný pro vysokonapěťové spoje, na bílém pozadí.

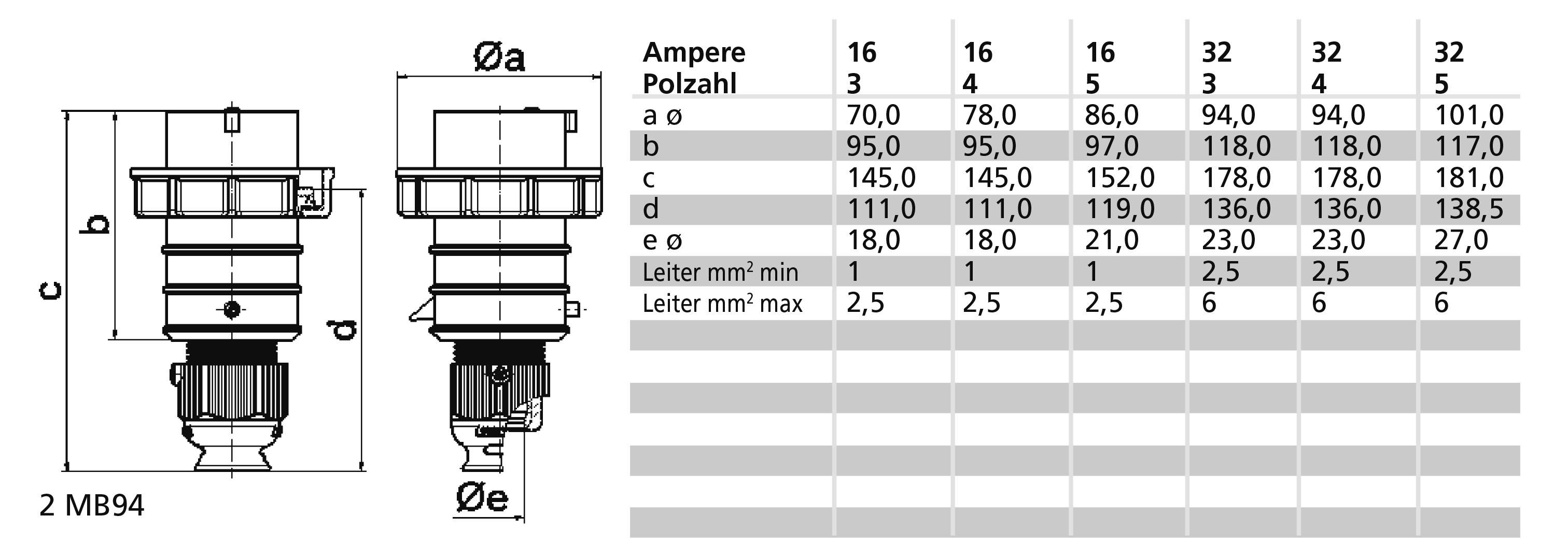

Technický výkres zobrazuje rozměry zástrček 'a' až 'e' v milimetrech včetně příslušných proudových hodnot od 16 do 32 ampérů a průřezů vodičů.

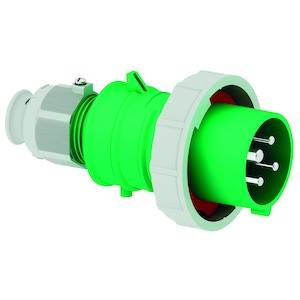

Zelený elektrický zástrčka se třemi kovovými kolíky a bílým pouzdrem.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 152,89 Kč / kus)

3 152,89 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pólů: 4
Napětí podle EN 60309-2: 50-500 v (>300-500 Hz), zelená
Nastavení času: 2 hod.
Barva: Zelená
Číslo RAL: 6002
Fázový měnič: ne
Stupeň krytí (IP): IP67
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 500 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP67

Barva: zelená

Obsah: 1 ks

Pólů: 4

Připojení: svorka

Materiál: Plast

Provozní napětí: 500 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146233 Bals Elektrotechnik 21405 21405 CEE zástrčka, 16.0 A, 4pólový, 500 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146233 Bals Elektrotechnik 21405 21405 CEE zástrčka, 16.0 A, 4pólový, 500 V, 1 ks

Popis

ZÁSTRČKA QUICK-CONNECT TE
16 a, 4p (3P+PE) >, >300 v, zelená, 10-500 Hz (> 50 v~), 2 h, IP67
Frekvence: Nad 300 Hz včetně 500 Hz
Technická barva: Zelená RAL 6002
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubové pružinové svorky s pružinovými svorkami v kleci
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Bajonetový kroužek šedý RAL 7035, kabelové šroubení šedá RAL 7035, barva krytu zelená RAL 6002, límec zelený RAL 6002
Výška přístroje: 146 mm, šířka přístroje: 79 mm, hloubka přístroje: 79 mm
Další technické vlastnosti: Pro kabel s min. Průměr od 8 mm do max. Průměr 18 mm, s kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, přídavnými otvory pro přívod vody a aretačním šroubem
