Bals Elektrotechnik 21238 21238 CEE zástrčka, 16.0 A, 3pólový, 230 V, 1 ks

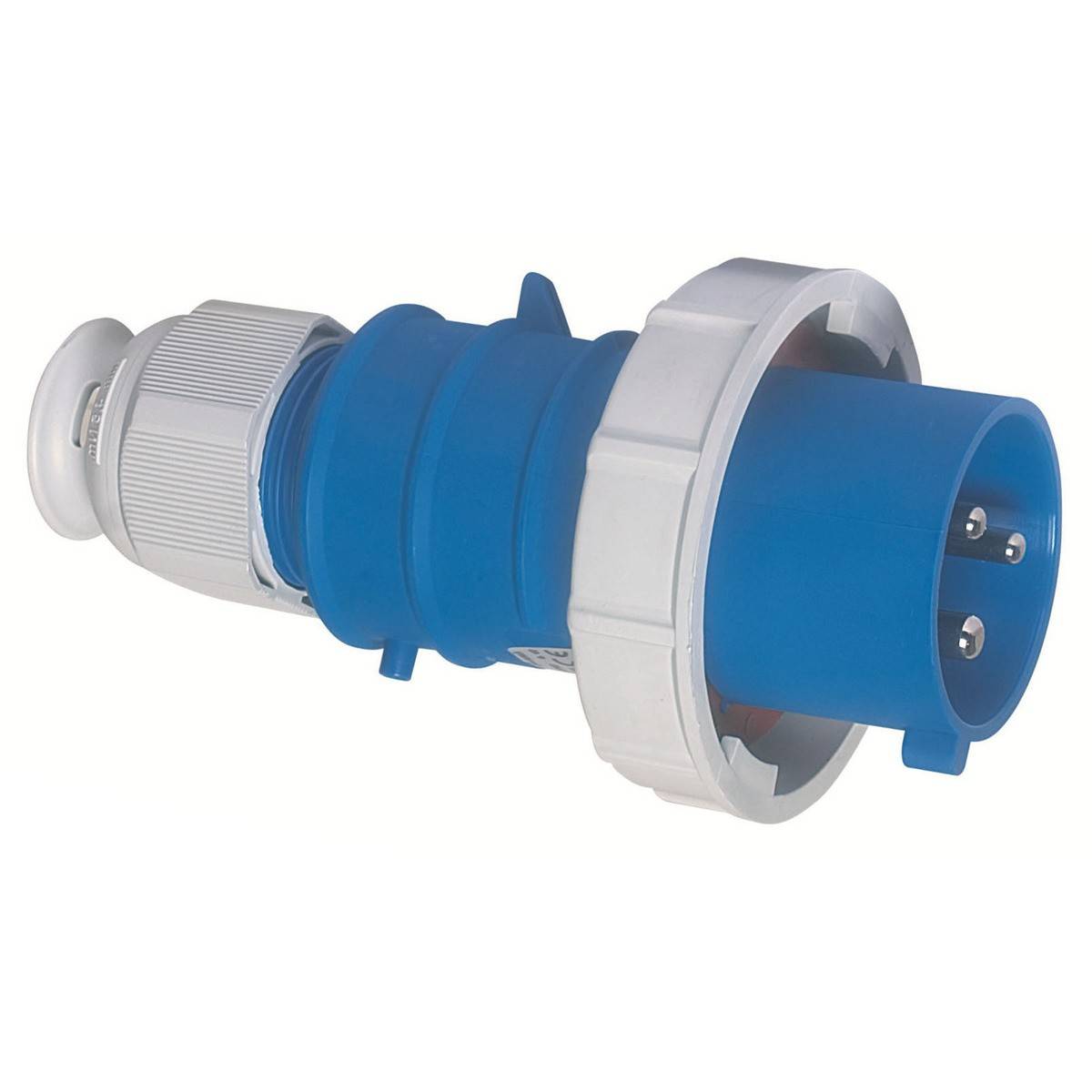

Modrý průmyslový konektor se třemi kovovými kolíky a bílým pouzdrem, typický pro vysokonapěťová zapojení.

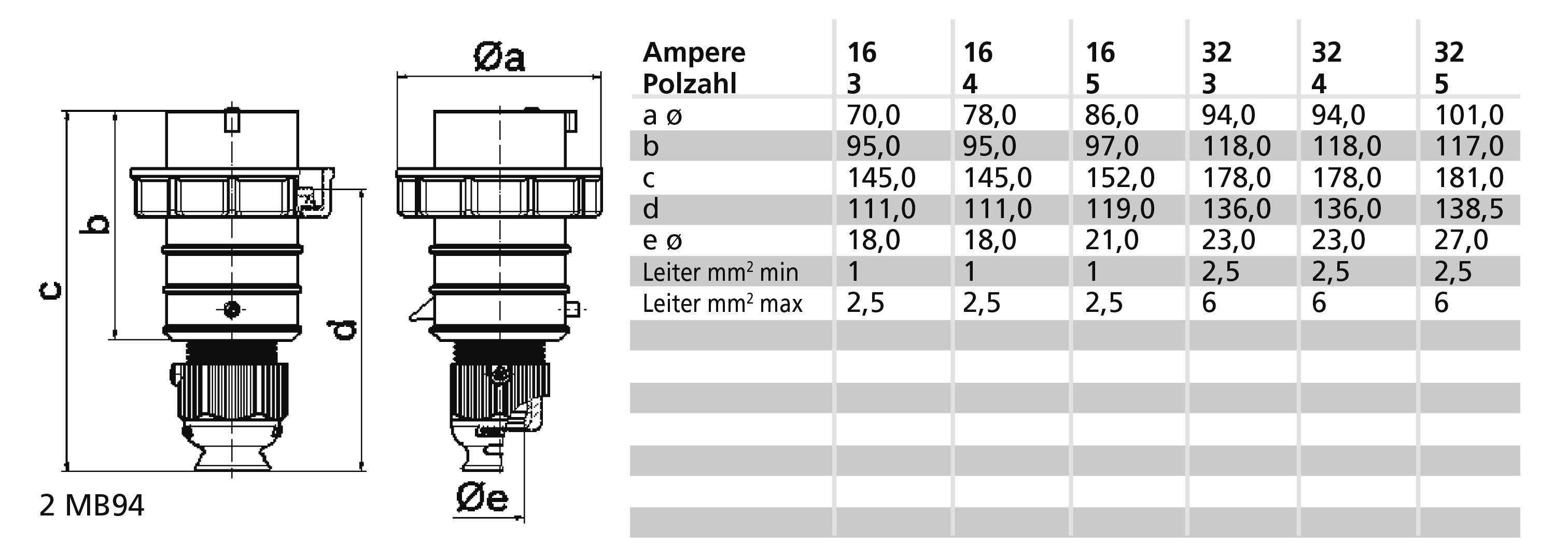

Technický výkres zástrčky s rozměry na levé straně. Tabulka zobrazuje ampérové stupně a průřezy připojení vodičů v mm².

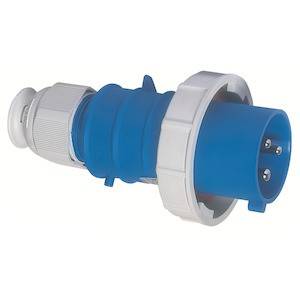

Modrý průmyslový konektor se třemi kovovými kolíky a šedým šroubovacím uzávěrem, vhodný pro robustní elektrické aplikace.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 197,52 Kč / kus)

2 197,52 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 3
Napětí podle EN 60309-2: 230 v (50+60 Hz), modrá
Nastavení času: 6 hod.
Barva: Modrá
Číslo RAL: 5015
Fázový měnič: ne
Stupeň krytí (IP): IP67
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 230 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP67

Barva: modrá

Obsah: 1 ks

Pólů: 3

Připojení: svorka

Materiál: Plast

Provozní napětí: 230 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146031 Bals Elektrotechnik 21238 21238 CEE zástrčka, 16.0 A, 3pólový, 230 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146031 Bals Elektrotechnik 21238 21238 CEE zástrčka, 16.0 A, 3pólový, 230 V, 1 ks

Popis

ZÁSTRČKA QUICK-CONNECT TE
16 A 3P (2P+PE) 230 V (200 - 250 V~) 6 H IP67
Frekvence: 50 / 60Hz
Technická barva: Modrá RAL 5015
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubové pružinové svorky s pružinovými svorkami v kleci
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Modrá RAL 5015, bajonetový kroužek šedý RAL 7035, kabelové šroubení šedá RAL 7035, barva krytu: Modrá RAL 5015
Výška přístroje: 147 mm, šířka přístroje: 71 mm, hloubka přístroje: 71 mm
Další technické vlastnosti: Pro kabel s min. Průměr od 8 mm do max. Průměr 18 mm, s kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, přídavnými otvory pro přívod vody a aretačním šroubem

Tento text byl přeložen strojově.
