Bals Elektrotechnik 21220 21220 CEE zástrčka, 16.0 A, 3pólový, 230 V, 1 ks

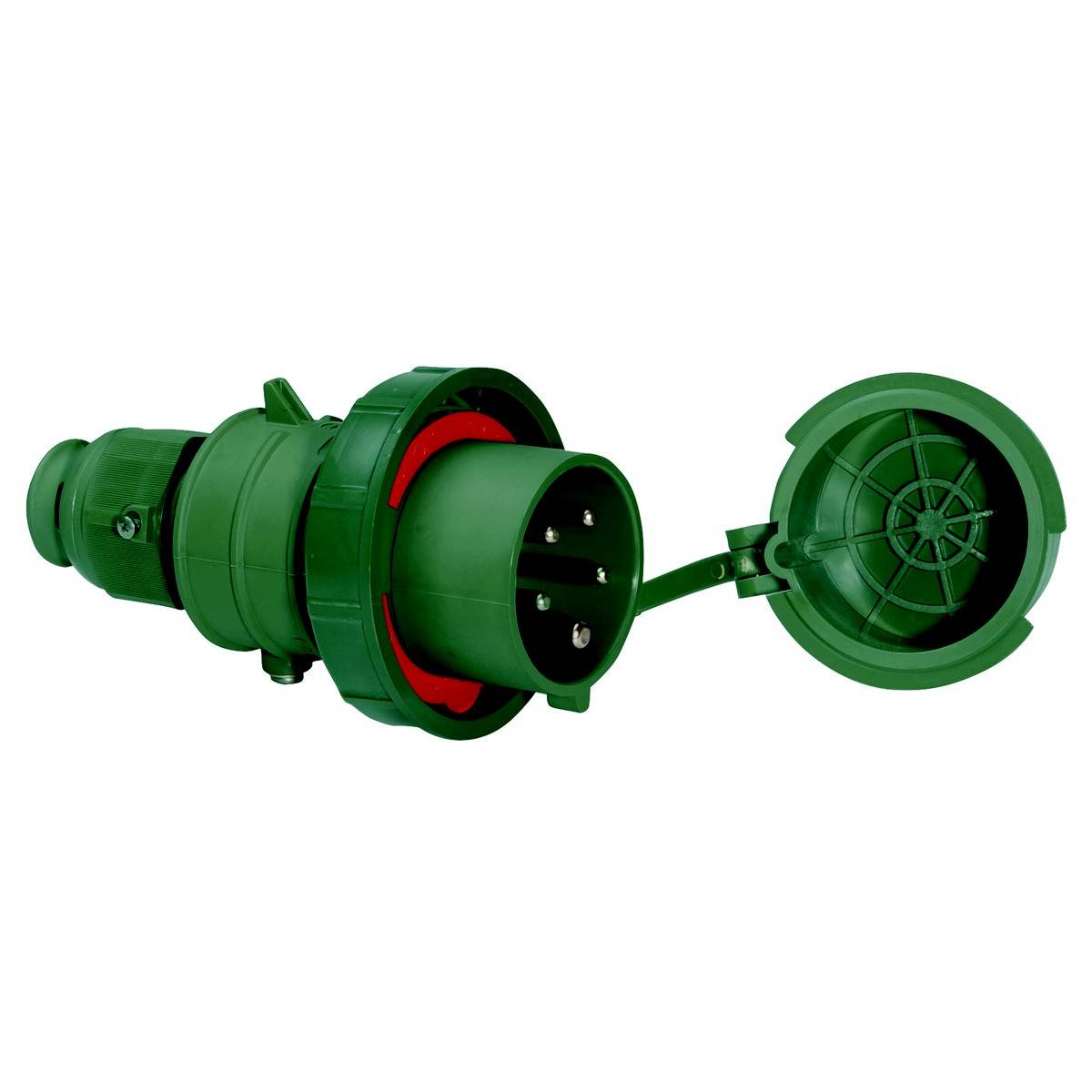

Zelený elektrický konektor s krytem, jsou viditelné tři kovové kolíky. Vhodný pro průmyslové nebo venkovní použití.

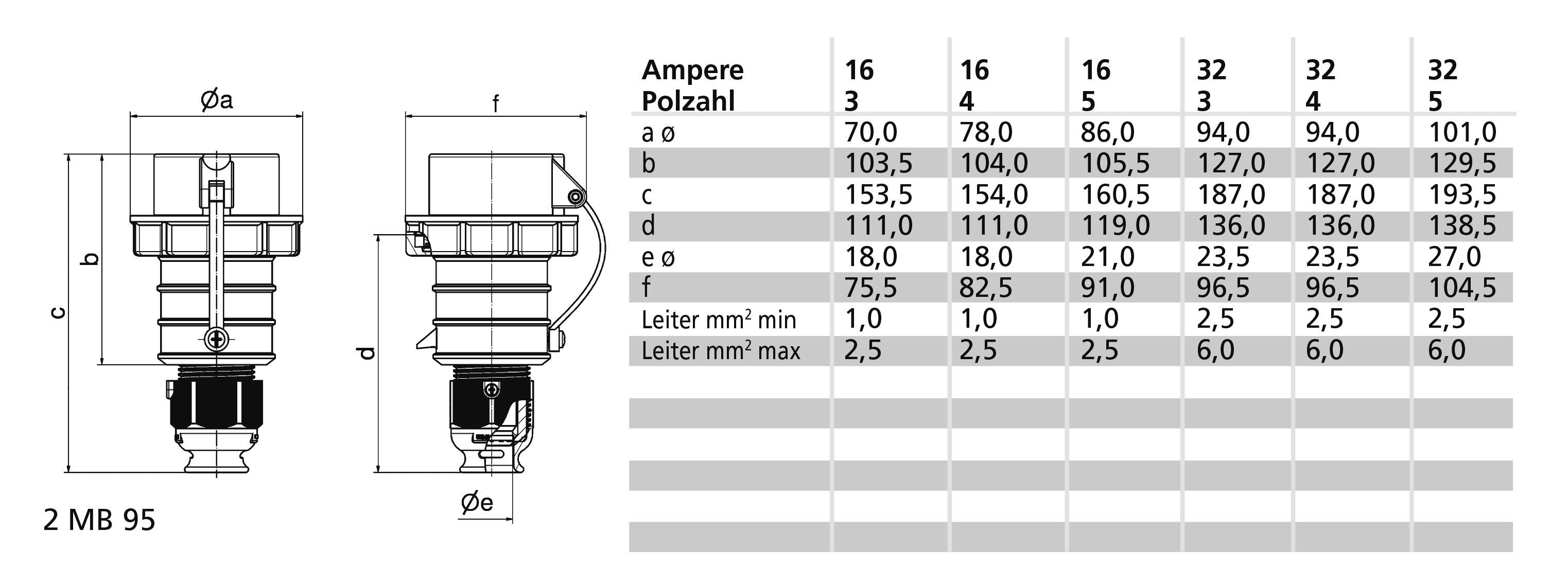

Technický výkres zástrčky s rozměry v milimetrech a tabulkou: počet ampérových pólů od 16 do 32, s rozměry a až f.

Zelený třípólový CEE zástrčkový konektor s ochranným krytem, používaný pro průmyslové elektrické připojení, na bílém pozadí.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 252,07 Kč / kus)

3 252,07 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 3
Napětí podle EN 60309-2: 230 v (50+60 Hz), modrá
Nastavení času: 6 hod.
Barva: Zelená
Číslo RAL: 6031
Fázový měnič: ne
Stupeň krytí (IP): IP67
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: Ano

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 230 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP67

Barva: zelená

Obsah: 1 ks

Pólů: 3

Připojení: svorka

Materiál: Plast

Provozní napětí: 230 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146204 Bals Elektrotechnik 21220 21220 CEE zástrčka, 16.0 A, 3pólový, 230 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146204 Bals Elektrotechnik 21220 21220 CEE zástrčka, 16.0 A, 3pólový, 230 V, 1 ks

Popis

ZÁSTRČKA QUICK CONNECT TN
16 A 3P (2P+PE) 230 V (200 - 250 V~) 6 H IP67
Frekvence: 50 / 60Hz
Barva: Bronzově zelená RAL 6031-F9
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubové pružinové svorky s pružinovými svorkami v kleci
Kabelová průchodka: Se kabelovou průchodkou
Barva: Kabelová příčka bronzově zelená RAL 6031-F9, bajonetový kroužek bronzově zelená RAL 6031-F9, víčko bronzové zezelená RAL 6031-F9, límec bronzově zelená RAL 6031-F9, zakončení bronzově zelená RAL 6031-F09
Výška přístroje: 154 mm, šířka přístroje: 70,5 mm, hloubka přístroje: 76 mm
Další technické vlastnosti: Pro kabel s min. Průměr od 8 mm do max. Průměr 18 mm, s kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, přídavnými vodními otvory a aretačním šroubem, s uzavírací krytkou
Typ VG: VG 96919 CP 017, napájecí č.: 5935-12-312-5515

Tento text byl přeložen strojově.
