Bals Elektrotechnik 201 201 CEE zástrčka, 32.0 A, 5pólová, 400 V, 1 ks

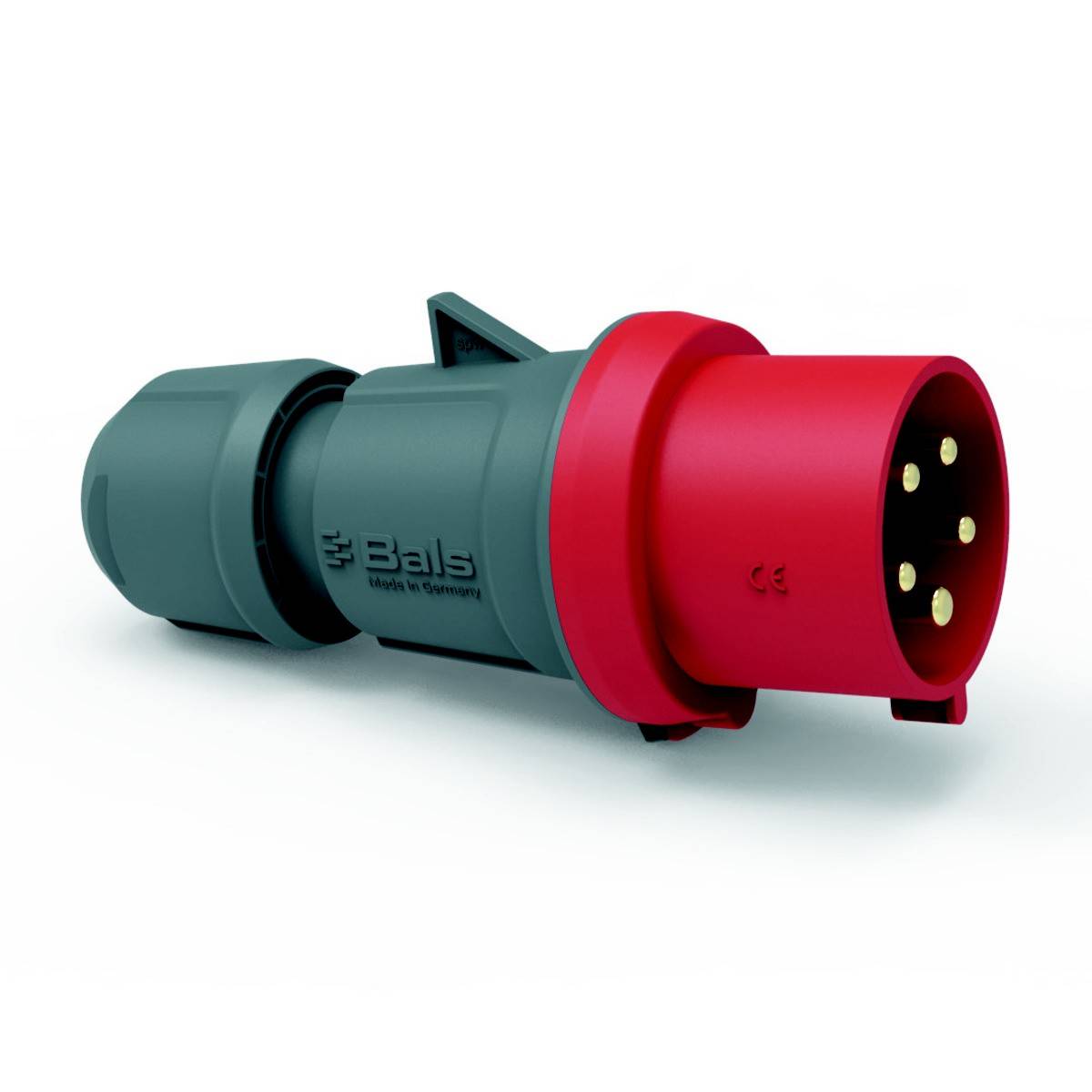

Průmyslové konektorové spoje v šedé a červené barvě, s nápisem 'Bals' a 'Vyrobeno v Německu'. Používány pro elektrická propojení.

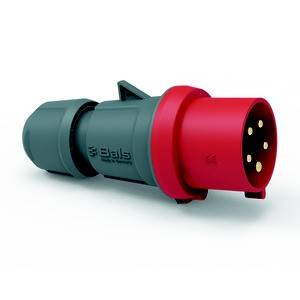

Tento obrázek znázorňuje průmyslový konektor s červeným pouzdrem a několika kovovými kolíky, vhodný pro vysokoproudové aplikace.

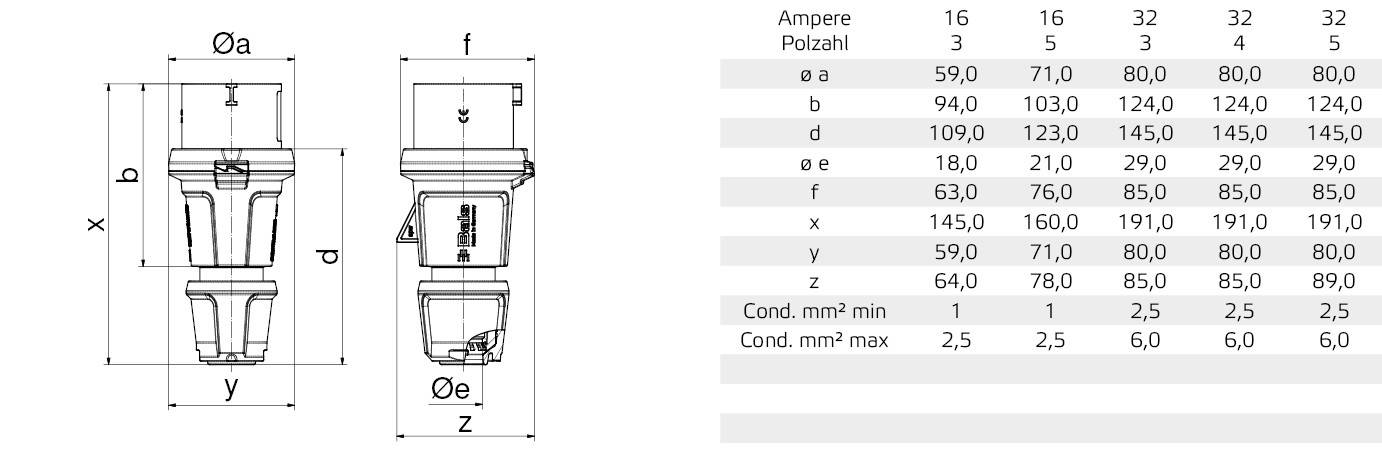

Technický výkres zásuvky s rozměry: a, b, d, e, f, x, y, z. Tabulka znázorňuje proudové zatížení od 16 do 32 ampérů s rozměry a průřezy kabelů.

Červený pětikolíkový konektor s šedým opláštěním od značky Bals. Vhodný pro průmyslové aplikace.

1/4

Bals Elektrotechnik

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

95 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (404,13 Kč / kus)

404,13 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 32 A.
Počet pinů: 5
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Nastavení času: 6 hod.
Barva: Červená
Číslo RAL: 3000
Fázový měnič: ne
Ochrana IP: IP54
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Bez ošetření
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 400 V

Jmenovitý proud: 32.0 A

Jmenovitý proud - filtr: 32 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP54

Barva: červená

Obsah: 1 ks

Pólů: 5

Ke stažení

List technických údajů

List technických údajů 3307923 Bals Elektrotechnik 201 201 CEE zástrčka, 32.0 A, 5pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3307923 Bals Elektrotechnik 201 201 CEE zástrčka, 32.0 A, 5pólová, 400 V, 1 ks

Popis

Zástrčka INNOLINQ QC
32 A, 5 P (3P+N+PE), 400 V (200/346 - 240/415 V~), 6 H IP54
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Kontaktní nosič/kontakty: Kontakty jsou lesklé mosazi, kontaktní nosič je z materiálu odolného vůči vysokým teplotám
Maximální průřez kabelu 6,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubová pružinová svorkovnice jako svorka v klecovém pružinovém provedení s kontaktem KONTEX-ULTRA kontakt
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Červená RAL 3000, kabelové šroubení tmavě šedá RAL 7012, barva krytu: Tmavě šedá RAL 7012
Výška přístroje: 191 mm, šířka přístroje: 80 mm, hloubka přístroje: 89 mm
Bez halogenů: ano
Další technické vlastnosti: Tento výrobek neobsahuje olovo, se kabelovou průchodkou MULTI GRIP a integrovaným odlehčením v tahu, spojení částí krytu je bez šroubů a je aretován pomocí západkového uzávěru. Otevření pomocí šroubováku je možné, pro kabely s min. Průměr od 13 mm do max. Průměr 29 mm
