Bals Elektrotechnik 200 200 CEE zástrčka, 16.0 A, 5pólová, 400 V, 1 ks

Červený a šedý elektrický konektor s několika kulatými kolíky, označený nápisem 'Bals'.

Technický výkres konektoru s rozměry a tabulkou. Tabulka zobrazuje proudové hodnoty od 16 do 32 ampérů.

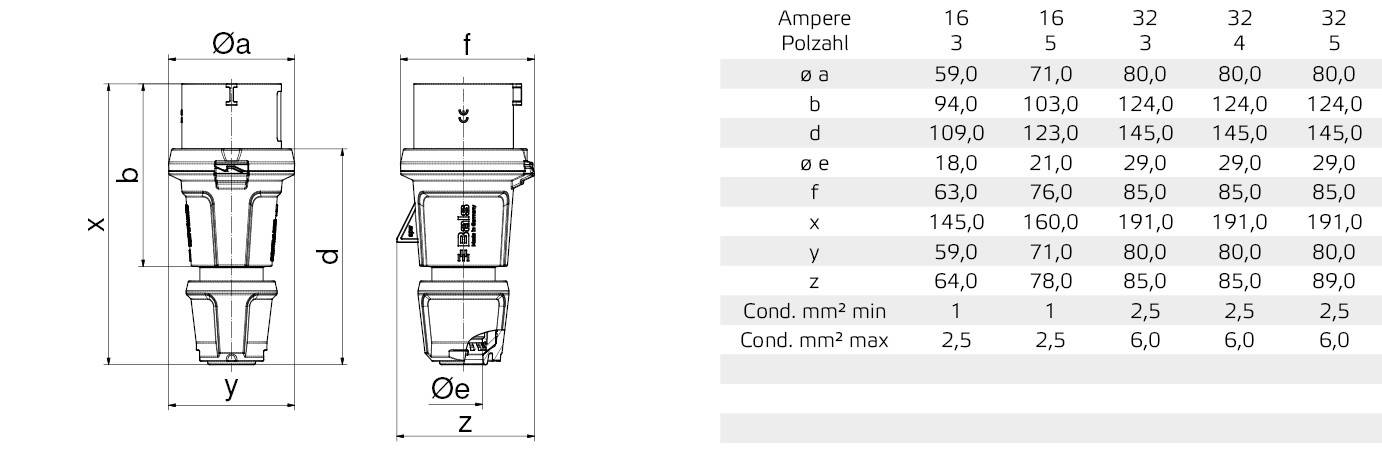

Technický výkres konektoru s rozměry v milimetrech. Vedle vpravo tabulka s hodnotami ampérů a rozměry v mm.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Okamžité doručení: Út 14. 7.

47 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (224,99 Kč / kus)

224,99 Kč

Včetně DPH.

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 5
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Nastavení času: 6 hod.
Barva: Červená
Číslo RAL: 3000
Fázový měnič: ne
Ochrana IP: IP54
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Bez ošetření
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 400 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Připojení typu A: CEE zástrčka

Provedení: Rovná

: IP54

Barva: červená

Obsah: 1 ks

Pólů: 5

Hmotnost: 0.1738 kg

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3330681 Bals Elektrotechnik 200 200 CEE zástrčka, 16.0 A, 5pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3330681 Bals Elektrotechnik 200 200 CEE zástrčka, 16.0 A, 5pólová, 400 V, 1 ks

Popis

Zástrčka INNOLINQ QC
16 A, 5 P (3P+N+PE), 400 V (200/346 - 240/415 V~), 6 H IP54
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Kontaktní nosič/kontakty: Kontakty jsou lesklé mosazi, kontaktní nosič je z materiálu odolného vůči vysokým teplotám
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubová pružinová svorkovnice jako svorka v klecovém pružinovém provedení s kontaktem KONTEX-ULTRA kontakt
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Červená RAL 3000, kabelové šroubení tmavě šedá RAL 7012, barva krytu: Tmavě šedá RAL 7012
Výška přístroje: 160 mm, šířka přístroje: 71 mm, hloubka přístroje: 78 mm
Bez halogenů: ano
Další technické vlastnosti: Tento výrobek neobsahuje olovo, se kabelovou průchodkou MULTI GRIP a integrovaným odlehčením v tahu, spojení částí krytu je bez šroubů a je aretován pomocí západkového uzávěru. Otevření pomocí šroubováku je možné, pro kabely s min. Průměr od 10 mm do max. Průměr 21 mm

Tento text byl přeložen strojově.
