Bals Elektrotechnik 17608 17608 CEE zásuvka na stěnu, 16.0 A, 5pólová, 400 V, 1 ks

Bílý kryt s červeným nouzovým tlačítkem. Text: 'S blokováním a signalizací'. Bezpečnostní zařízení pro nouzové vypnutí.

Bílá rozvodná skříň s červeným nouzovým vypínačem. Nad vypínačem se nachází uzavřený prostor.

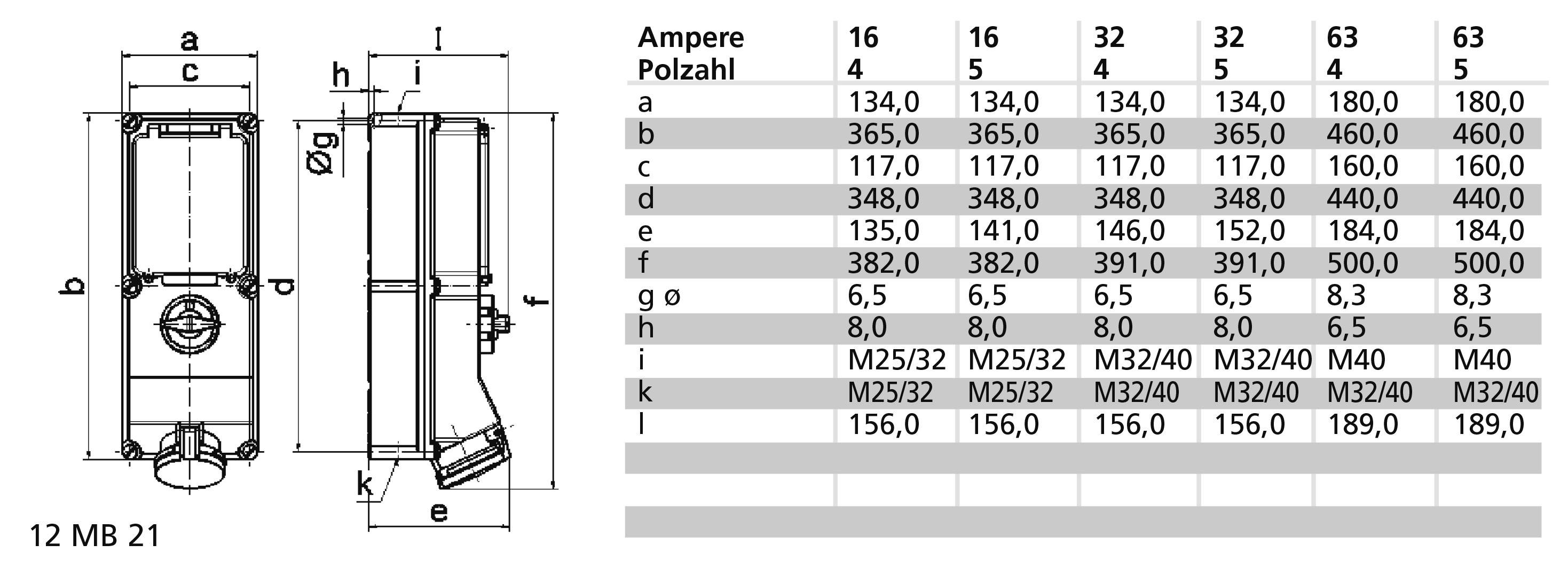

Technický výkres a tabulka elektrických připojovacích rozměrů a hodnot pro různé ampéry a počet pólů, rozměry v milimetrech.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (26 131,40 Kč / kus)

26 131,40 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 5
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Nastavení času: 6 hod.
Barva: Červená
Ochrana (IP) = IP44
Spínač: Mechanické zablokování
Provedení spínače: Speciální spínač
S proudovým chráničem: ne
Prázdná místa na nosnou lištu: Ano
Materiál pláště: Plast
Provedení: Spodní díl a horní díl
Ochrana: Bez
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zásuvka na stěnu

Vlastnosti: mechanické zajištění

Jmenovité napětí: 400 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Žíly: 5

Provedení: Spodní díl a horní díl

: IP44

Barva: červená

Rozm.: (d x š x v) 153 x 134 x 384 mm

Délka: 153 mm

Šířka: 134 mm

V: 384 mm

Obsah: 1 ks

Pólů: 5

Materiál: plast

Provozní napětí: 400 V

Ke stažení

List technických údajů

List technických údajů 3146721 Bals Elektrotechnik 17608 17608 CEE zásuvka na stěnu, 16.0 A, 5pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146721 Bals Elektrotechnik 17608 17608 CEE zásuvka na stěnu, 16.0 A, 5pólová, 400 V, 1 ks

Popis

Nástěnná zásuvka TE odpojitelná, s uzávěrem, zajištěná
16 A, 5 P (3P+N+PE), 400 V (200/346 - 240 V~), 6 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Velikost pouzdra: 365 x 134 mm (HxB)
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 4,0 mm2
Materiál krytu: Polykarbonát-polyethylentereftalát, béžová
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Ochrana: Bez
Kabelová průchodka: 1xM32/M25, nahoře, 1xM32/M25 dole
Barva přístroje: Horní část krytu, sklopná víko červená RAL 3000, spodní část kufru, béžová ovládací klapka, béžová rukojeť, spínačová béžová páka, šroubovací část
Výška přístroje: 384 mm, šířka přístroje: 134 mm, hloubka přístroje: 153 mm
Další technické vlastnosti: Vedení je otevřené dvakrát nahoru a dvakrát dolů, uzamykatelné v poloze 0 až pro 3 třmenových zámků s průměrem postranního třmenu až 7 mm, v dolní části krytu je k dispozici nosná lišta, ve vodorovné poloze se 6 dělícími jednotkami pod ovládací klapkou
