Name: Bals Elektrotechnik 17180 17180 CEE zásuvka na stěnu, 32.0 A, 4pólový, 400 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146663
Availability: BackOrder

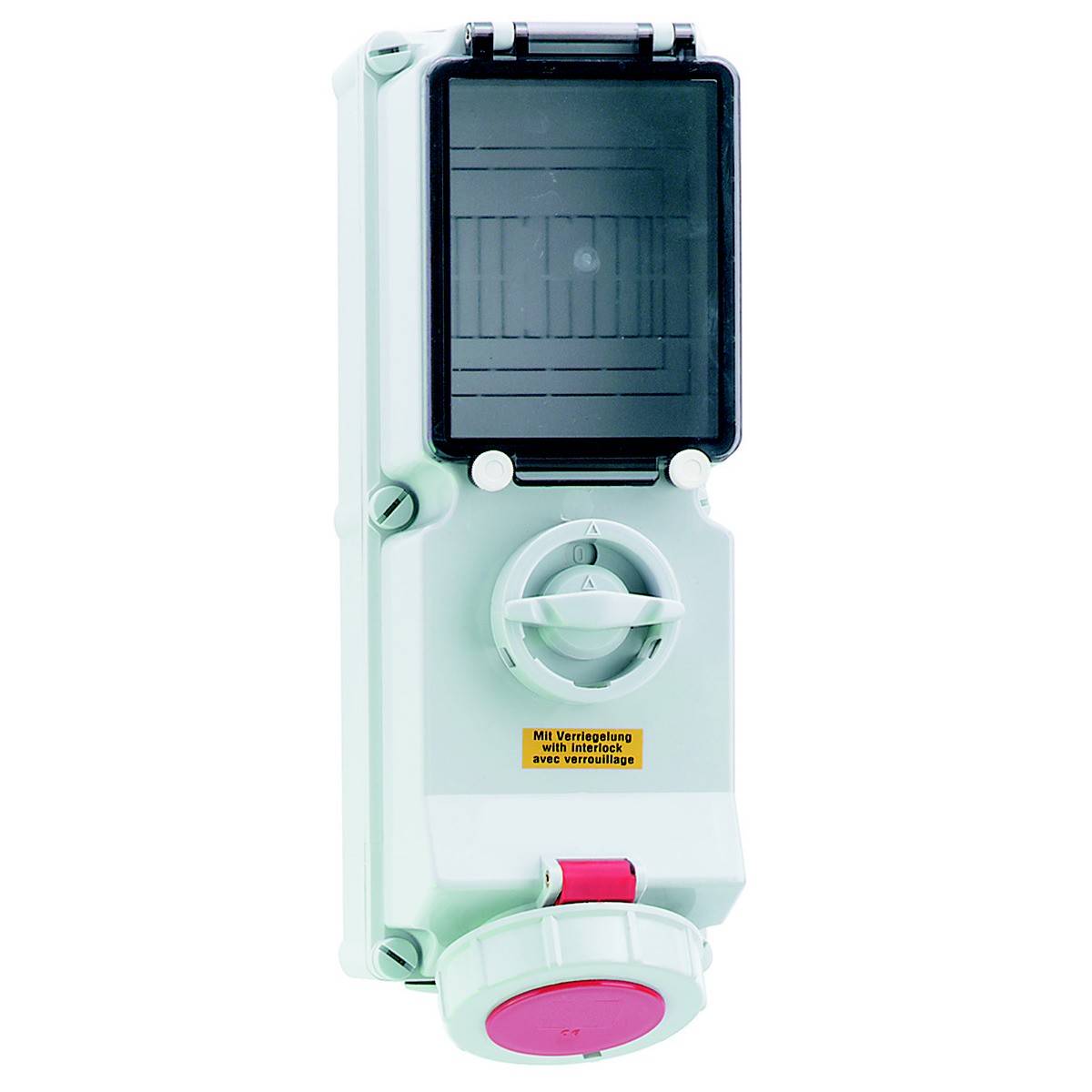

Elektrický rozvaděč s ochranným krytem a otočným spínačem. Výstražná samolepka nahoře s nápisem: 'Nezapínat pod napětím'.

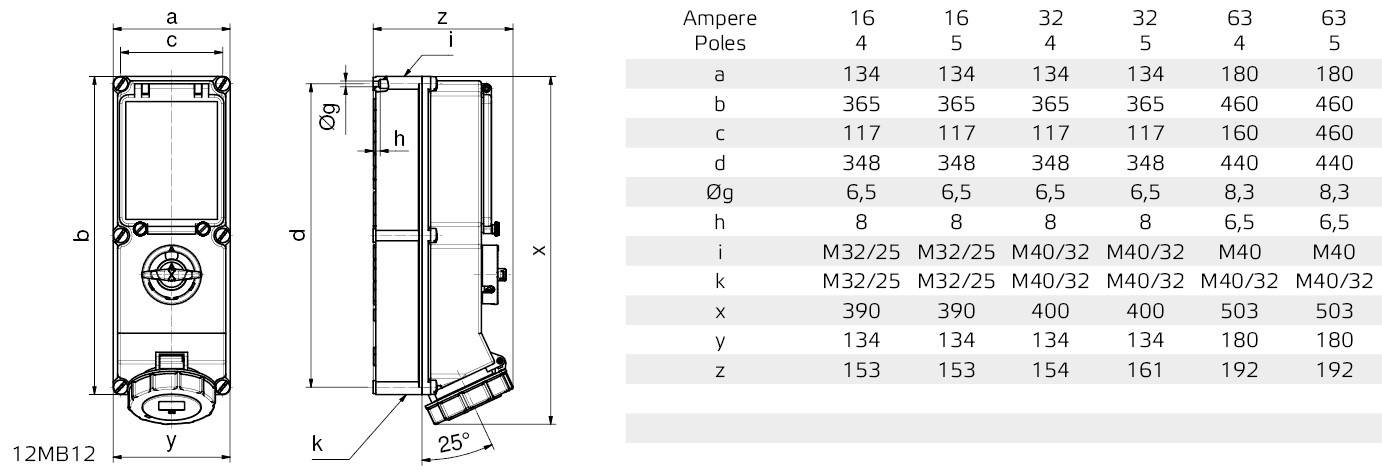

Technický výkres spínače s kótováním. Tabulka zobrazuje rozměry v milimetrech pro různé ampérové hodnoty a póly.

Bílé elektrické řídicí zařízení s černým displejem a červeným tlačítkem, používané k ovládání elektrických systémů.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 16. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (26 495,00 Kč / kus)

26 495,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Proud IEC 32 A.
Počet pólů: 4
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Nastavení času: 6 hod.
Barva: Červená
Stupeň krytí (IP): IP67
Spínač: Mechanické zablokování
Provedení spínače: Speciální spínač
S proudovým chráničem: ne
Prázdná místa na nosnou lištu: Ano
Materiál pláště: Plast
Provedení: Spodní díl a horní díl
Ochrana: Bez
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zásuvka na stěnu

Vlastnosti: mechanické zajištění

Jmenovité napětí: 400 V

Jmenovitý proud: 32.0 A

Jmenovitý proud - filtr: 32 A

Žíly: 4

Provedení: Spodní díl a horní díl

: IP67

Barva: červená

Rozm.: (d x š x v) 154 x 134 x 400 mm

Délka: 154 mm

Šířka: 134 mm

V: 400 mm

Obsah: 1 ks

Pólů: 4

Materiál: plast

Provozní napětí: 400 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146663 Bals Elektrotechnik 17180 17180 CEE zásuvka na stěnu, 32.0 A, 4pólový, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146663 Bals Elektrotechnik 17180 17180 CEE zásuvka na stěnu, 32.0 A, 4pólový, 400 V, 1 ks

Popis

Odpojitelná zásuvka na zeď, zajištění
32 A, 4P (3P+PE), 400 V (380 - 415 V~), 6 H, IP67
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Velikost pouzdra: 365 x 134 mm (HxB)
Kontaktní nosič/kontakty: Držák je z polyamidu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 10,0 mm2
Materiál skříňky: Polykarbonát
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Ochrana: Bez
Kabelová průchodka: 1xM40/M32, nahoře, 1xM40/M32
Barva zařízení: Pracovní klapka kouřová, skládací víko červená RAL 3000, bajonetový kroužek šedý RAL 7035, šrouby krytu šedá RAL 7035, spodní část krytu šedá RAL 7035, horní část krytu šedá RAL 7035, spínací páčka šedá RAL 7035
Výška přístroje: 400 mm, šířka přístroje: 134 mm, hloubka přístroje: 154 mm
Další technické vlastnosti: Vedení je otevřené dvakrát nahoru a dvakrát dolů, uzamykatelné v poloze 0 až pro 3 třmenových zámků s průměrem postranního třmenu až 7 mm, v dolní části krytu je k dispozici nosná lišta, ve vodorovné poloze se 6 dělícími jednotkami pod ovládací klapkou

Tento text byl přeložen strojově.
