Bals Elektrotechnik 1506 1506 CEE zásuvka na stěnu, 16.0 A, 5pólová, 400 V, 1 ks

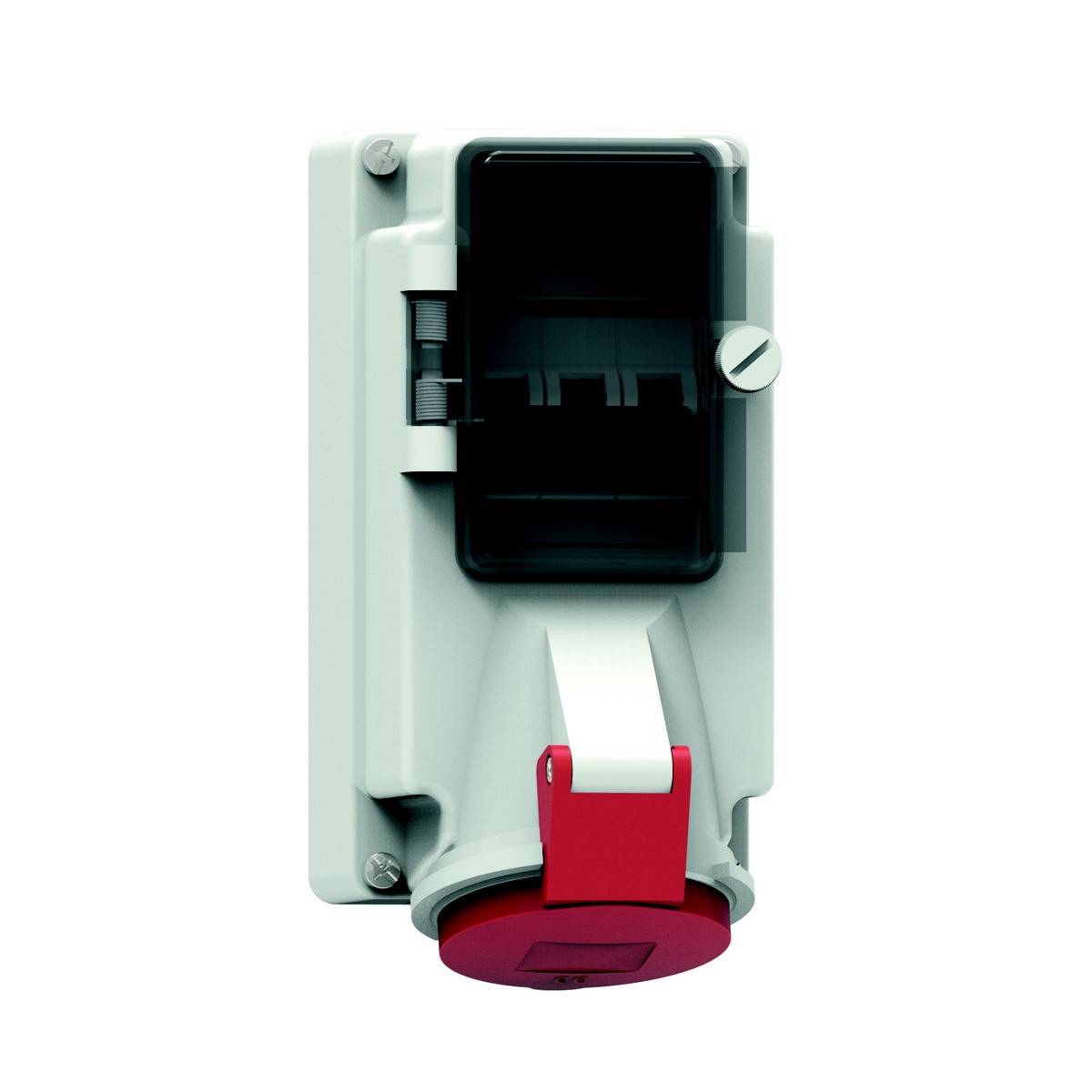

Průmyslová spojka v bílé a červené barvě, namontovaná na stěně. Vhodná pro průmyslové aplikace elektrického napájení.

Elektrická průmyslová zásuvka namontovaná na stěně, robustní šedé pouzdro s ochranným krytem, vhodná pro vysoké proudové zatížení.

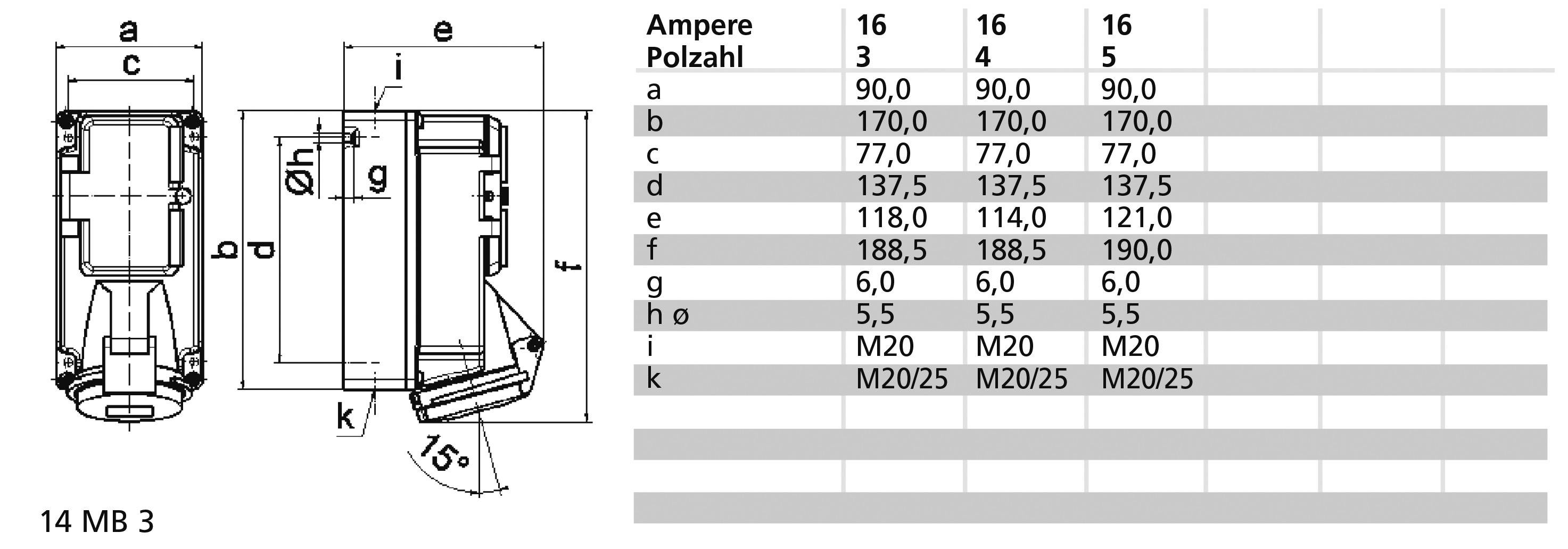

Technický výkres konektoru s rozměry a-k. Tabulka uvádí rozměry v mm a údaje pro ampéry (16, 13, 4, 5) a počet pólů (3, 4, 5).

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (15 222,31 Kč / kus)

15 222,31 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 5
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Nastavení času: 6 hod.
Barva: Červená
Ochrana (IP) = IP44
Spínač: Bez vypínače
Provedení spínače: Bez
S proudovým chráničem: ne
Prázdná místa na nosnou lištu: ne
Materiál pláště: Plast
Provedení: Spodní díl a horní díl
Ochrana: Automat
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zásuvka na stěnu

Vlastnosti: připojovací svorky bez šroubování

Jmenovité napětí: 400 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: CEE-zásuvka 16 A 5pólová

Žíly: 5

Provedení: Spodní díl a horní díl

: IP44

Barva: červená

Rozm.: (d x š x v) 122 x 90 x 190 mm

Délka: 122 mm

Šířka: 90 mm

V: 190 mm

Obsah: 1 ks

Pólů: 5

Materiál: plast

Provozní napětí: 400 V

Ke stažení

List technických údajů

List technických údajů 3147364 Bals Elektrotechnik 1506 1506 CEE zásuvka na stěnu, 16.0 A, 5pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3147364 Bals Elektrotechnik 1506 1506 CEE zásuvka na stěnu, 16.0 A, 5pólová, 400 V, 1 ks

Popis

Vestavná zásuvka QUICK-Connect TE
16 A, 5 P (3P+N+PE), 400 V (200/346 - 240 V~), 6 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Velikost pouzdra: 170 x 90 mm (HxB)
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 4,0 mm2
Materiál skříňky: Polykarbonát
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Ochrana: Automat
Kabelová průchodka 1 x M20, 1 x M25/20 dolů
Barva zařízení: Pracovní klapka kouřová, skládací víko červené RAL 3000, spodní část krytu šedá RAL 7035, horní část krytu šedá RAL 7035
Výška přístroje: 190 mm, šířka přístroje: 90 mm, hloubka přístroje: 122 mm
Další technické vlastnosti: Vedení je otevřené jednou nahoru a dvakrát dolů uzavřeno, spodní část krytu je otočná o 180°, s vestavěným elektrickým jističem C 3pól

Tento text byl přeložen strojově.
