Name: Bals Elektrotechnik 13930 13930 CEE zásuvka, 16.0 A, 4pólový, 500 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3135015
Availability: BackOrder

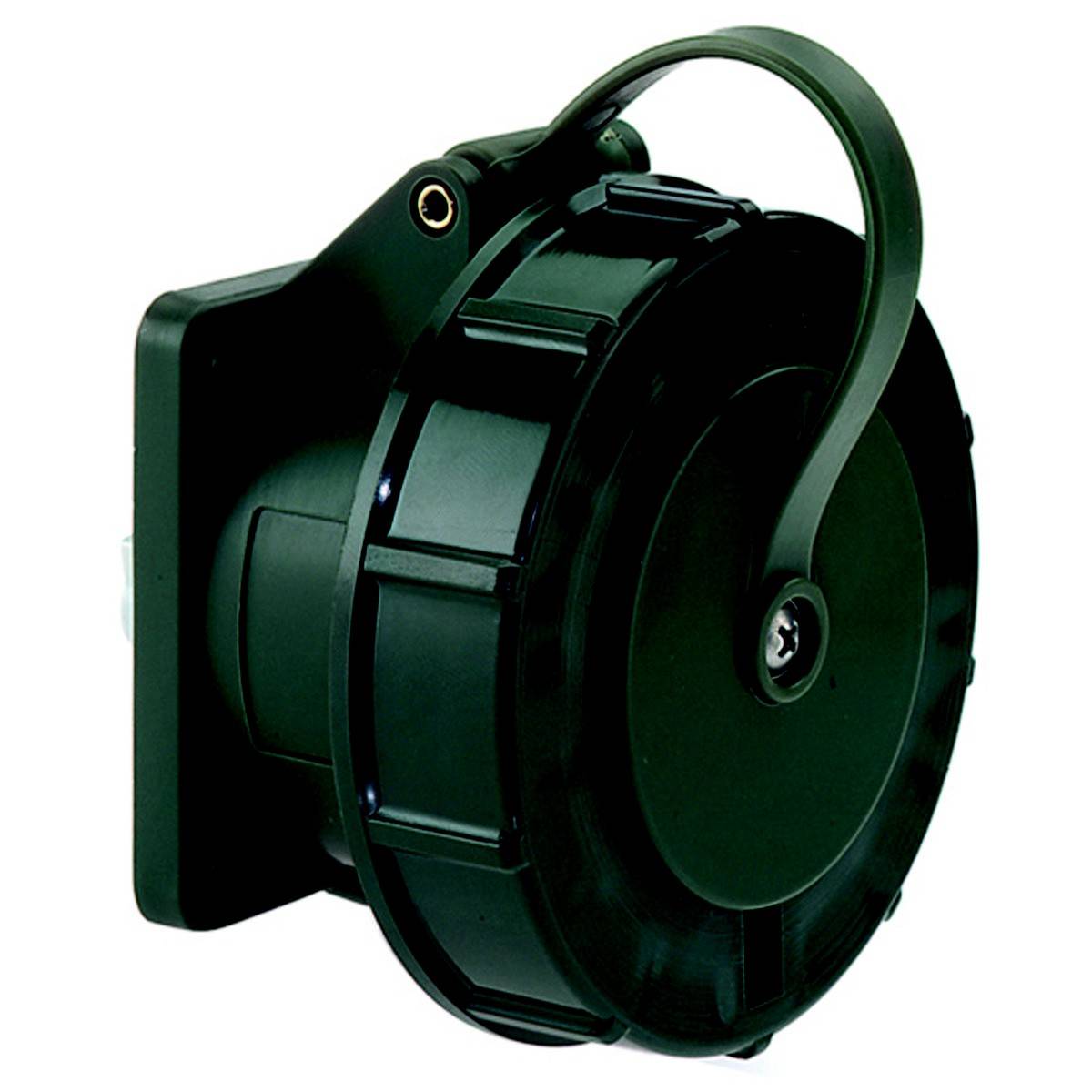

Černý, kulatý adaptér nebo zástrčka s rukojetí, namontované na pravoúhlé základně. Používá se v elektrických aplikacích.

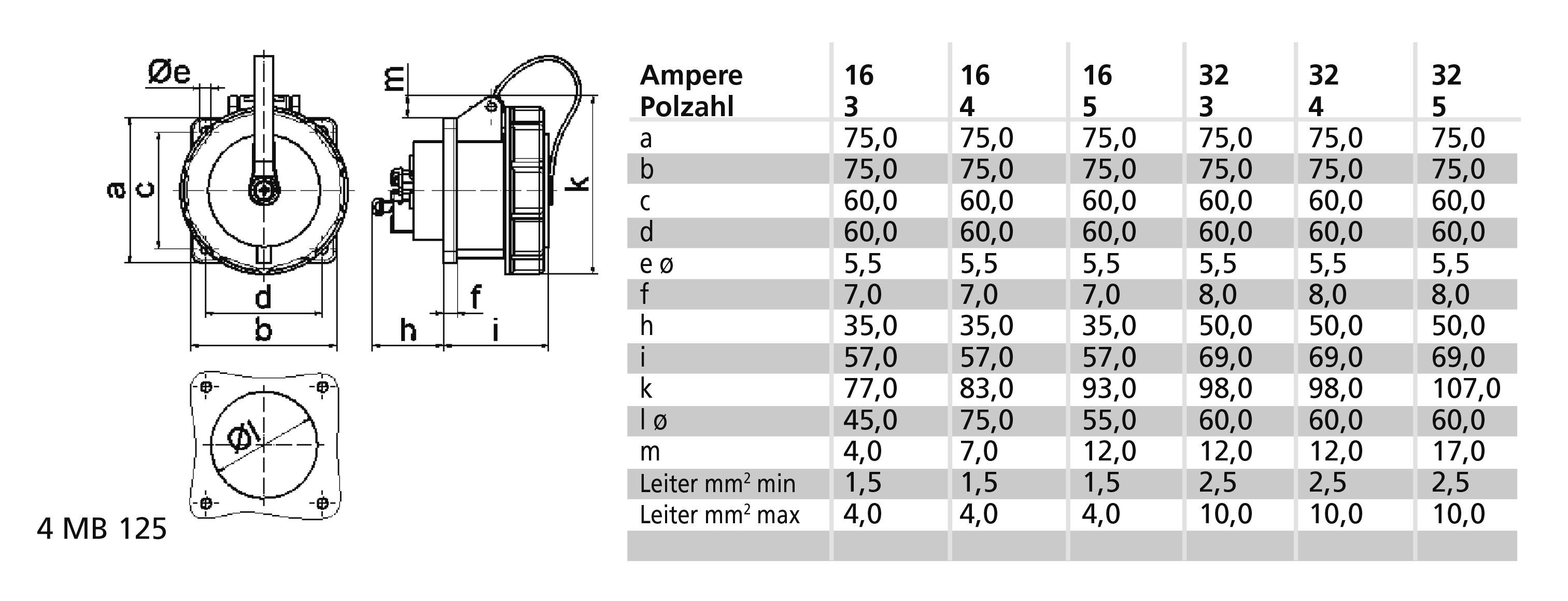

Technický výkres součástky s tabulkou, která uvádí rozměry v mm pro různé počty ampér (16, 25, 32, 63).

1/2

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 10. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 595,00 Kč / kus)

4 595,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Napětí podle EN 60309-2: 50-500 v (>300-500 Hz), zelená
Počet pólů: 4
Nastavení času: 2 hod.
Barva: Zelená
Číslo RAL: 6031
Stupeň krytí (IP): IP67
Připojovací technika: Svorka bez šroubování
Směr zapojení: Rovný
Kabelová průchodka: Ostatní
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: Ano
Rozměr příruby vertikální: 75 mm
Rozteč otvorů vertikální: 60 mm
Rozměr příruby horizontálně 75 mm
Vzdálenost vrtaných otvorů horizontálně 60 mm

Kategorie produktu: CEE zásuvka

Jmenovité napětí: 500 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP67

Barva: zelená

Obsah: 1 ks

Pólů: 4

Připojení: svorka

Materiál: Plast

Provozní napětí: 500 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3135015 Bals Elektrotechnik 13930 13930 CEE zásuvka, 16.0 A, 4pólový, 500 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3135015 Bals Elektrotechnik 13930 13930 CEE zásuvka, 16.0 A, 4pólový, 500 V, 1 ks

Popis

Vestavná zásuvka QUICK Connect TN, rovná
16 a, 4p (3P+PE) >, >300 v, zelená, 10-500 Hz (> 50 v~), 2 h, IP67
Frekvence: Nad 300 Hz včetně 500 Hz
Barva: Bronzově zelená RAL 6031-F9
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 4,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Kabelová průchodka: Ostatní
Barva zařízení: Bajonetový kroužek bronzová zelená RAL 6031-F9, skládací víčko bronzezelená RAL 6031-F9, kryt bronzeová zelená RAL 6031-F9
Výška přístroje: 84 mm, šířka přístroje: 78,5 mm, hloubka přístroje: 95 mm
Rozměr příruby vertikálně: 75 mm, rozměr příruby horizontálně: 75 mm
Rozteč otvorů: Vertikální: 60 mm, rozteč otvorů: 60 mm, horizontální
Další technické vlastnosti: Bajonetový uzávěr je upevněn k pouzdru pomocí upevňovací pásky
Typ VG: VG 96919 AS 022
