Name: Bals Elektrotechnik 13699 13699 CEE zásuvka, 16.0 A, 5pólová, 500 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146070
Availability: BackOrder

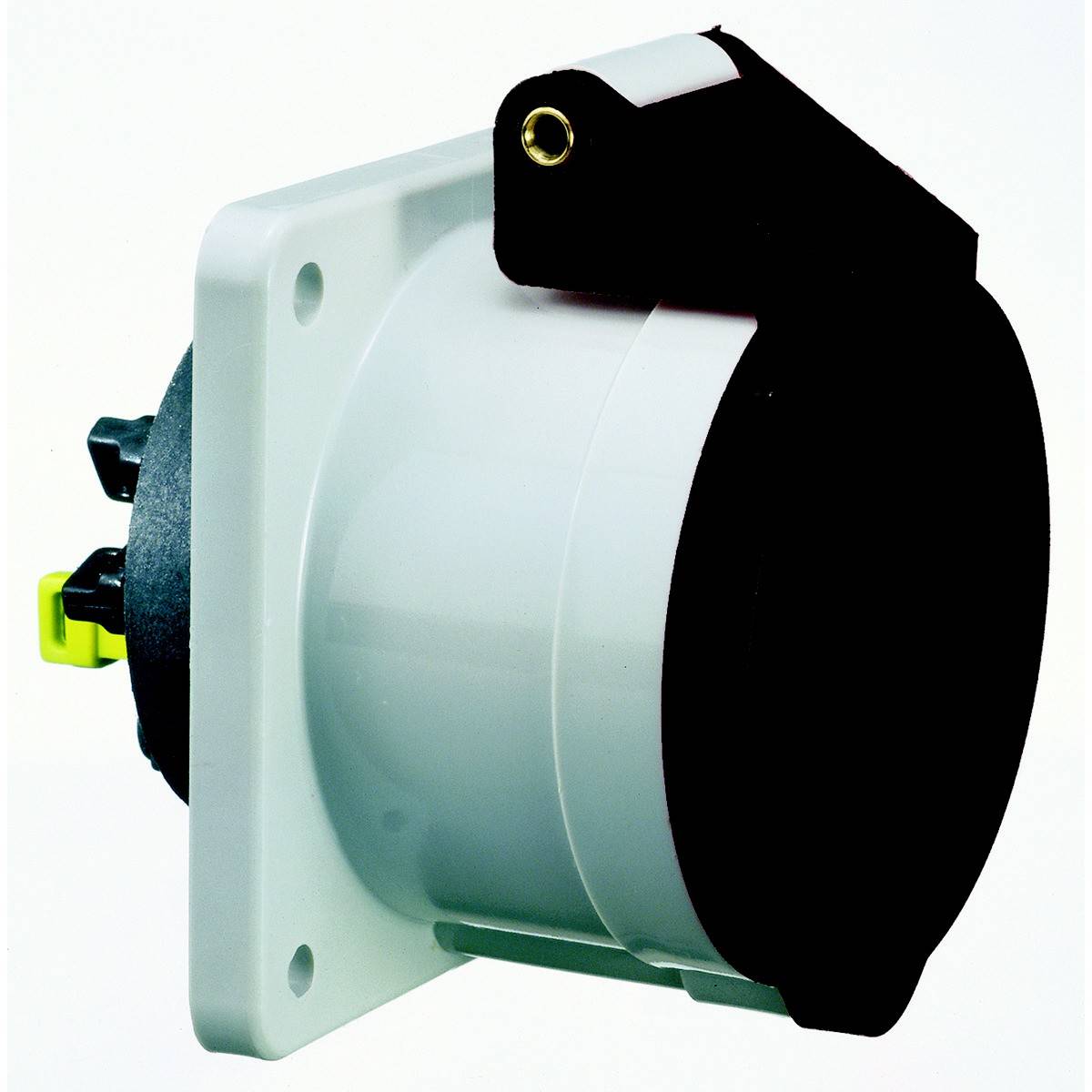

Elektrická přípojka v pouzdře s černým ochranným krytem. Vhodné pro průmyslové aplikace.

Bílá zásuvka s černým krytem, namontovaná na pravoúhlém držáku, vhodná pro průmyslové aplikace.

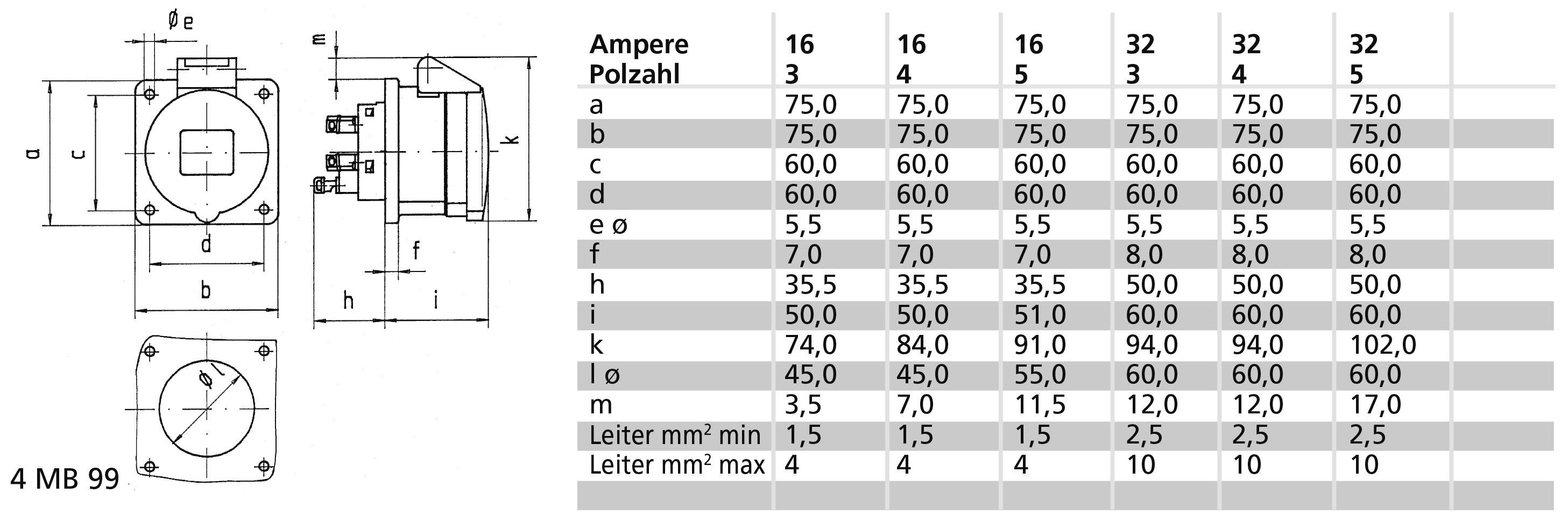

Technický výkres elektrického konektoru s rozměry a tabulkou. Zobrazuje rozměry pro různé ampéry a počty pólů.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 11. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 785,00 Kč / kus)

2 785,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Napětí podle EN 60309-2: 500 v (50+60 Hz), černá
Počet pinů: 5
Nastavení času: 7 hod.
Barva: Černá
Číslo RAL: 9005
Ochrana (IP) = IP44
Připojovací technika: Svorka bez šroubování
Směr zapojení: Rovný
Kabelová průchodka: Ostatní
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Bez ošetření
Vojenské provedení: ne
Rozměr příruby vertikální: 75 mm
Rozteč otvorů vertikální: 60 mm
Rozměr příruby horizontálně 75 mm
Vzdálenost vrtaných otvorů horizontálně 60 mm

Kategorie produktu: CEE zásuvka

Jmenovité napětí: 500 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP44

Barva: černá

Obsah: 1 ks

Pólů: 5

Připojení: svorka

Materiál: Plast

Provozní napětí: 500 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146070 Bals Elektrotechnik 13699 13699 CEE zásuvka, 16.0 A, 5pólová, 500 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146070 Bals Elektrotechnik 13699 13699 CEE zásuvka, 16.0 A, 5pólová, 500 V, 1 ks

Popis

Vestavná zásuvka QUICK Connect, rovná
16A 5P (3P+N+PE) 500 V (277/480 - 288/500V~) 7 H IP44
Frekvence: 50 / 60Hz
Technická barva: Černá RAL 9005
Kontaktní nosič/kontakty: Nosič je z polyamidu, kontakty jsou lesklé mosazi
Maximální průřez kabelu 4,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Kabelová průchodka: Ostatní
Barva zařízení: Černá sklopná krytka RAL 9005, šedé pouzdro RAL 7035
Výška přístroje: 86 mm, šířka přístroje: 75 mm, hloubka přístroje: 89 mm
Rozměr příruby vertikálně: 75 mm, rozměr příruby horizontálně: 75 mm
Rozteč otvorů: Vertikální: 60 mm, rozteč otvorů: 60 mm, horizontální
