Name: Bals Elektrotechnik 12754 12754 CEE zásuvka, 16.0 A, 4pólový, 500 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3145962
Availability: BackOrder

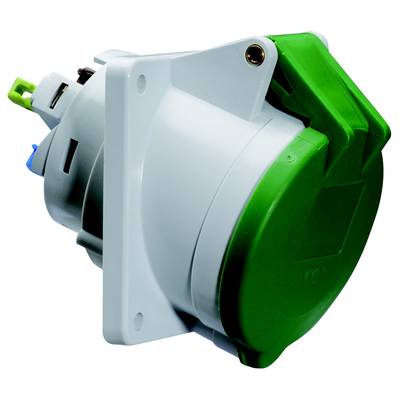

Průmyslová nástěnná zásuvka se zeleným víkem a bílým tělem, boční pohled, určená pro elektrické připojení v průmyslových aplikacích.

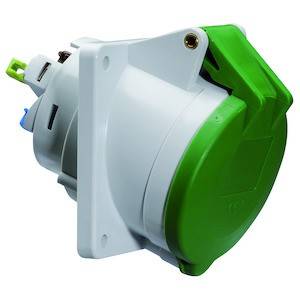

Bílá zásuvka se zeleným ochranným krytem. Je vhodná pro průmyslové aplikace a poskytuje robustní ochranu před vlivy prostředí.

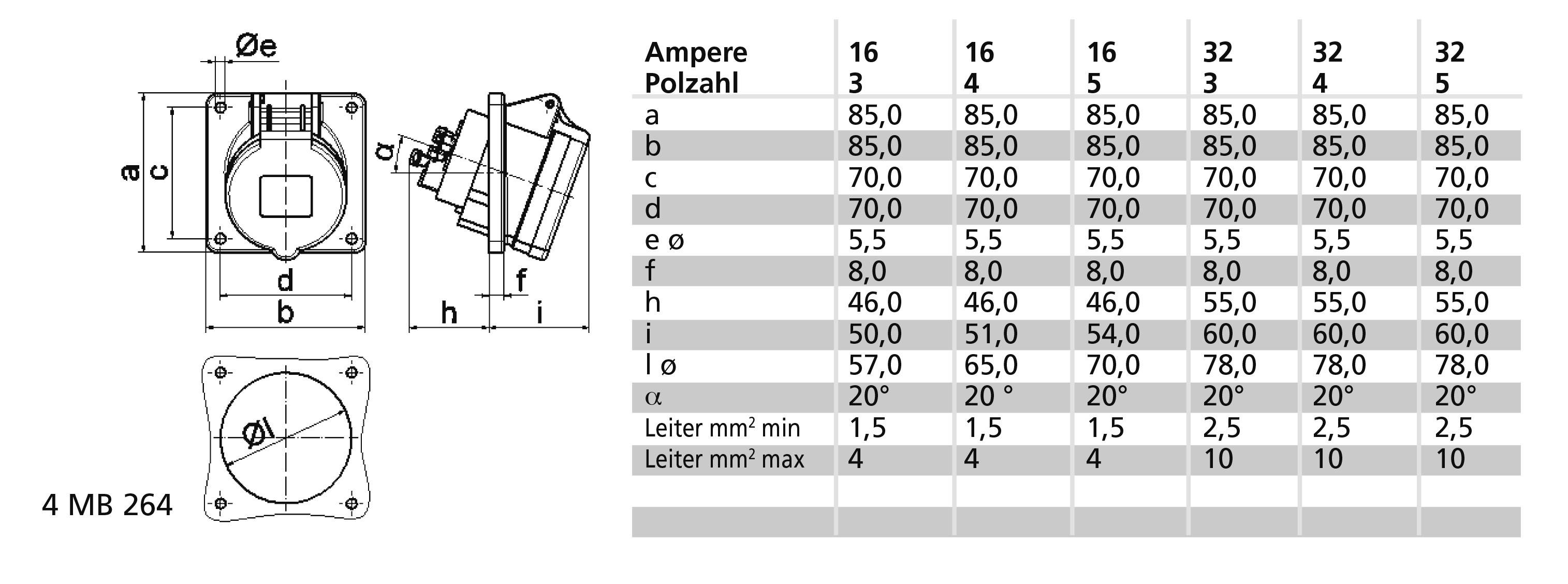

Technický výkres pouzdra elektrické zásuvky s bočním pohledem a kótováním. Tabulka zobrazuje rozměry pro různé proudové hodnoty a počty pólů.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 8. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 459,00 Kč / kus)

2 459,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Napětí podle EN 60309-2: 50-500 v (100-300 Hz), zelená
Počet pólů: 4
Nastavení času: 10 hod.
Barva: Zelená
Číslo RAL: 6002
Ochrana (IP) = IP44
Připojovací technika: Svorka bez šroubování
Směr zapojení: Zahnutý
Kabelová průchodka: Ostatní
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Bez ošetření
Vojenské provedení: ne
Rozměr příruby vertikální: 85 mm
Rozteč otvorů vertikální: 70 mm
Rozměr příruby horizontálně 85 mm
Vzdálenost vrtaných otvorů horizontálně 70 mm

Kategorie produktu: CEE zásuvka

Jmenovité napětí: 500 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Zahnutá

: IP44

Barva: zelená

Obsah: 1 ks

Pólů: 4

Připojení: svorka

Materiál: Plast

Provozní napětí: 500 V

: 6002

: 4

: Plastic

: Untreated

: 16 A

: Screwless terminal

: Angled

: CuZn

: IP44

: NE

: 10 h

: Green

: 50-500 V (100-300 Hz) green

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3145962 Bals Elektrotechnik 12754 12754 CEE zásuvka, 16.0 A, 4pólový, 500 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3145962 Bals Elektrotechnik 12754 12754 CEE zásuvka, 16.0 A, 4pólový, 500 V, 1 ks

Popis

Vestavná zásuvka QUICK-Connect
16 a, 4p (3P+PE) >, 100 v, zelená, 10-300 Hz (> 50 v~), 10 h, IP44
Frekvence: 100 až 300 Hz včetně
Technická barva: Zelená RAL 6002
Kontaktní nosič/kontakty: Nosič je z polyamidu, kontakty jsou lesklé mosazi
Maximální průřez kabelu 4,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Kabelová průchodka: Ostatní
Barva zařízení: Zelená sklopná krytka RAL 6002, šedé pouzdro RAL 7035
Výška přístroje: 85 mm, šířka přístroje: 85 mm, hloubka přístroje: 102 mm
Rozměr příruby vertikálně: 85 mm, rozměr příruby horizontálně: 85 mm
Rozteč otvorů: Vertikální: 70 mm, rozteč otvorů: 70 mm, horizontální
Ostatní technické vlastnosti: Sklon je 20°

Tento text byl přeložen strojově.
