Bals Elektrotechnik 12689 12689 CEE zásuvka na stěnu, 125.0 A, 5pólová, 50 V, 1 ks

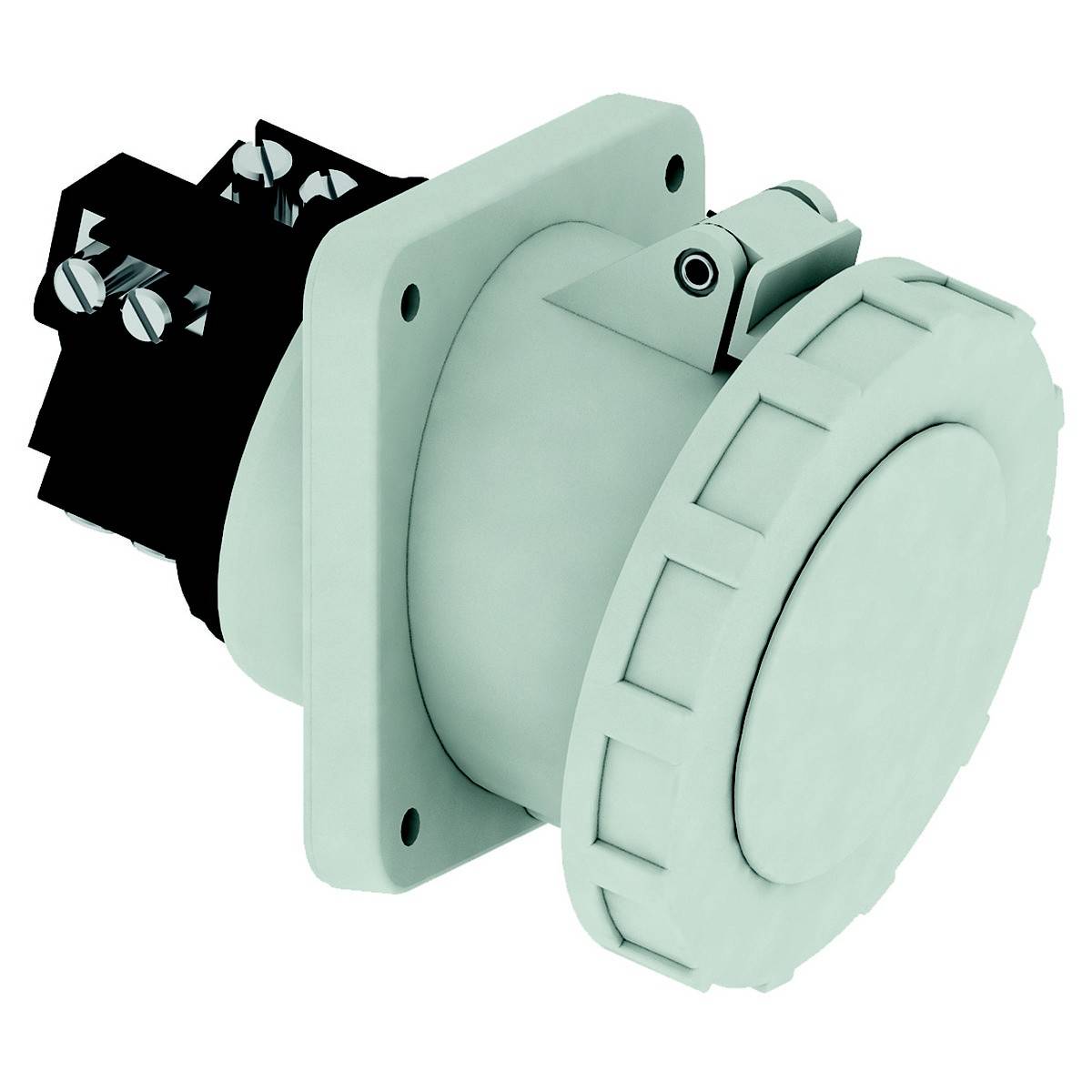

Průmyslová zástrčka ve světlém pouzdře, vhodná pro těžké stroje. Vykazuje robustní konstrukční provedení a několik připojovacích bodů.

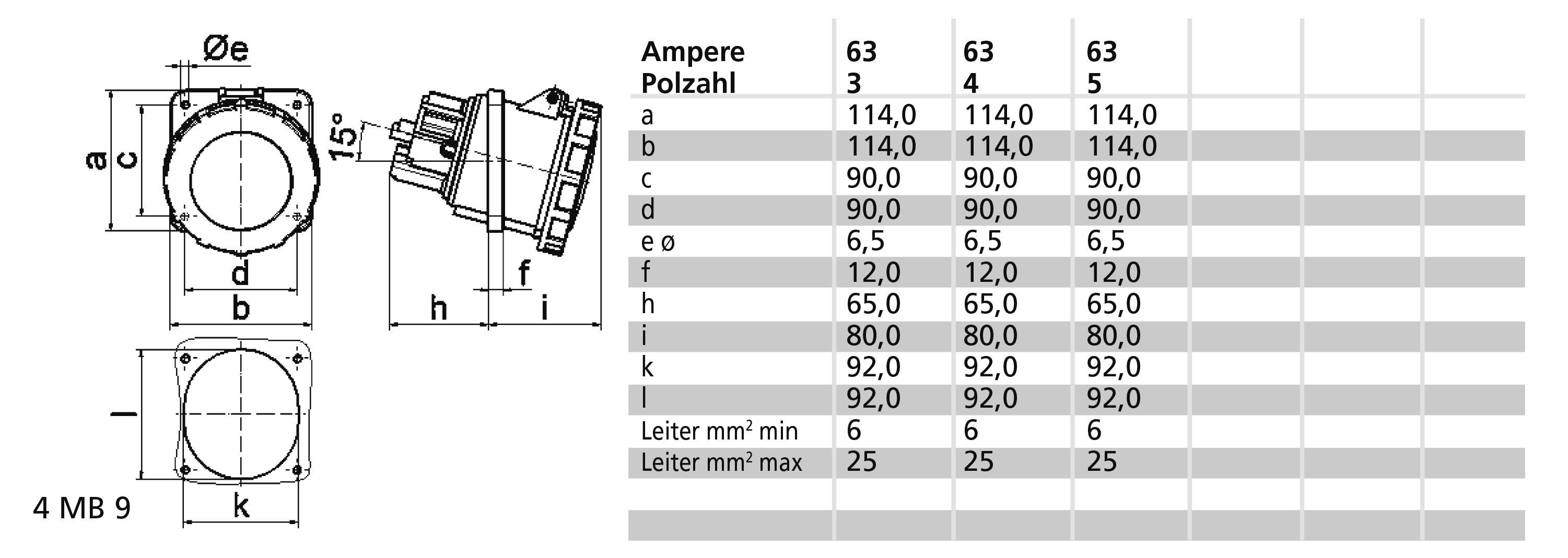

Technický výkres zástrčky s rozměry a tabulkou; zobrazuje různé rozměry a specifikace v závislosti na ampérové hodnotě a počtu pólů.

Průmyslová zásuvka, kulatý kryt, boční připojení, vhodná pro vysokovýkonnostní aplikace.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (22 825,62 Kč / kus)

22 825,62 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 125 A.
Napětí podle EN 60309-2: >50 v, šedá
Počet pinů: 5
Poloha času: 1 h.
Barva: Šedá
Číslo RAL: 7035
Stupeň krytí (IP): IP67
Připojovací technika: Šroubová svorka
Směr zapojení: Zahnutý
Kabelová průchodka: Ostatní
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne
Rozměr příruby vertikální: 114 mm
Rozteč otvorů vertikální: 90 mm
Rozměr příruby horizontálně 114 mm
Vzdálenost vrtaných otvorů horizontálně 90 mm

Kategorie produktu: CEE zásuvka na stěnu

Jmenovité napětí: 50 V

Jmenovitý proud: 125.0 A

Jmenovitý proud - filtr: 125 A

Připojení typu A: šroubové svorky

Provedení: Zahnutá

: IP67

Barva: šedá

Obsah: 1 ks

Pólů: 5

Připojení: šroubová svorka

Materiál: Plast

Provozní napětí: 50 V

Ke stažení

List technických údajů

List technických údajů 3145142 Bals Elektrotechnik 12689 12689 CEE zásuvka na stěnu, 125.0 A, 5pólová, 50 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3145142 Bals Elektrotechnik 12689 12689 CEE zásuvka na stěnu, 125.0 A, 5pólová, 50 V, 1 ks

Popis

Vestavná zásuvka TE nakloněná
125A 5p (3P+N+PE) >50 v šedá (> 50V - všechna jmenovitá napětí a/nebo frekvence, která nejsou pokryta jinými uspořádáním. Tento čas může být navíc použit ve zvláštních aplikacích, které vyžadují rozlišení na standardizované pozice.) 1H IP67
Technické parametry: Šedá RAL 7035
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez vodiče: 70,0 mm2 (možná limitovaná vložením kabelu)
Materiál pouzdra: polyamid
Připojovací technika: Šroubové svorky jako rámové svorky s Kontex kontaktem
Kabelová průchodka: Ostatní
Barva zařízení: Šedá sklopná krytka RAL 7035, bajonetový kroužek šedý RAL 7035, šedé pouzdro RAL 7035
Výška přístroje: 135 mm, šířka přístroje: 125 mm, hloubka přístroje: 172 mm
Rozměr příruby vertikálně: 114 mm, rozměr příruby horizontálně: 114 mm
Rozteč otvorů: Vertikální: 90 mm, rozteč otvorů: 90 mm, horizontální

Tento text byl přeložen strojově.
