Name: Bals Elektrotechnik 12169 12169 CEE zásuvka, 32.0 A, 3pólový, 230 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3135017
Availability: BackOrder

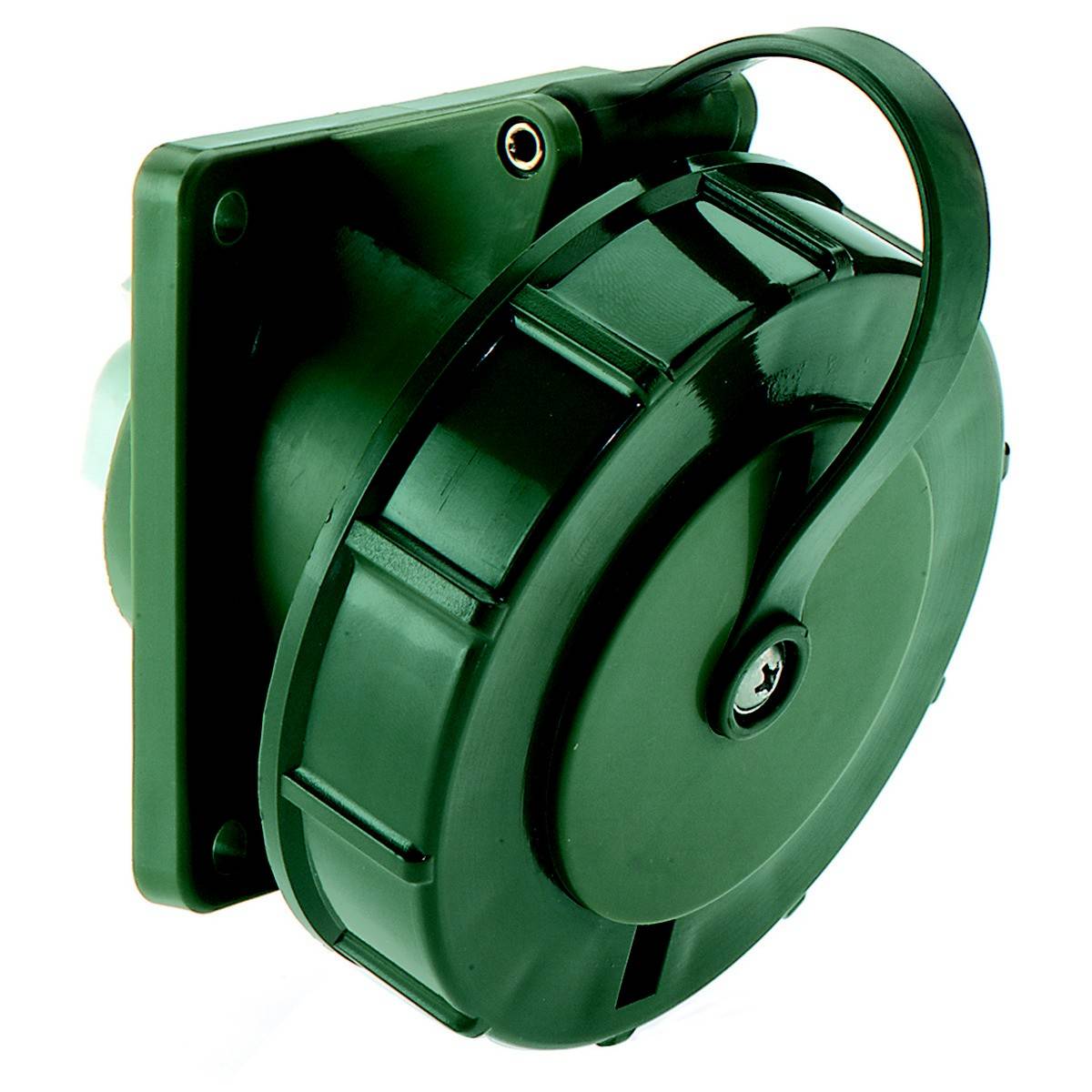

Zelený elektrický konektor s ochranným krytem a nástěnným držákem. Vhodný pro robustní průmyslové aplikace v náročných prostředích.

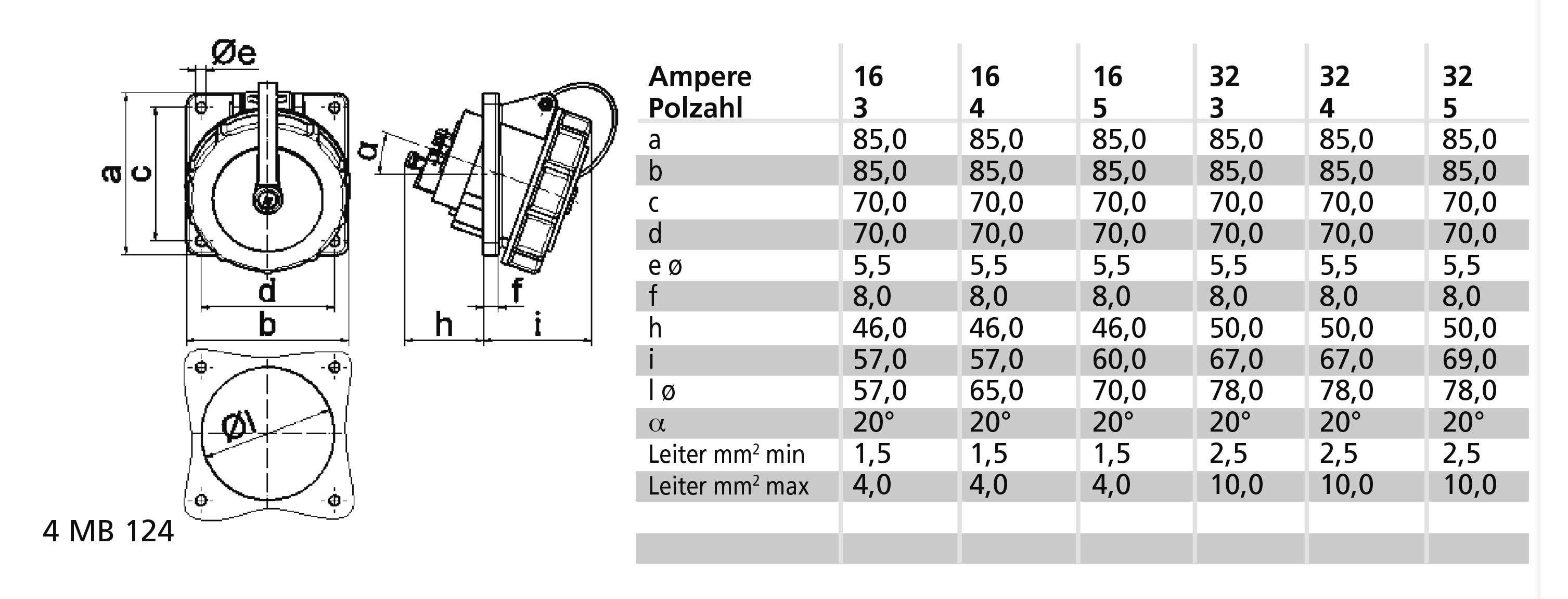

'Technický výkres a tabulka s jednotkami měření montážních přírub pro elektrické konektory včetně rozměrů a proudových hodnot.'

1/2

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 4. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 855,37 Kč / kus)

3 855,37 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Proud IEC 32 A.
Napětí podle EN 60309-2: 230 v (50+60 Hz), modrá
Počet pinů: 3
Nastavení času: 6 hod.
Barva: Zelená
Číslo RAL: 6031
Stupeň krytí (IP): IP67
Připojovací technika: Svorka bez šroubování
Směr zapojení: Zahnutý
Kabelová průchodka: Ostatní
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: Ano
Rozměr příruby vertikální: 85 mm
Rozteč otvorů vertikální: 70 mm
Rozměr příruby horizontálně 85 mm
Vzdálenost vrtaných otvorů horizontálně 70 mm

Kategorie produktu: CEE zásuvka

Jmenovité napětí: 230 V

Jmenovitý proud: 32.0 A

Jmenovitý proud - filtr: 32 A

Připojení typu A: svorka bez šroubování

Provedení: Zahnutá

: IP67

Barva: zelená

Obsah: 1 ks

Pólů: 3

Připojení: svorka

Materiál: Plast

Provozní napětí: 230 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3135017 Bals Elektrotechnik 12169 12169 CEE zásuvka, 32.0 A, 3pólový, 230 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3135017 Bals Elektrotechnik 12169 12169 CEE zásuvka, 32.0 A, 3pólový, 230 V, 1 ks

Popis

Vestavná zásuvka QUICK-Connect TN
32 A, 3P (2P+PE), 230 V (200 - 250 V~), 6 H, IP67
Frekvence: 50 / 60Hz
Barva: Bronzově zelená RAL 6031-F9
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 10,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Kabelová průchodka: Ostatní
Barva zařízení: Bajonetový kroužek bronzová zelená RAL 6031-F9, skládací víčko bronzezelená RAL 6031-F9, kryt bronzezelená RAL 6031-F9, šedá barva RAL 7035
Výška přístroje: 102 mm, šířka přístroje: 94 mm, hloubka přístroje: 121 mm
Rozměr příruby vertikálně: 85 mm, rozměr příruby horizontálně: 85 mm
Rozteč otvorů: Vertikální: 70 mm, rozteč otvorů: 70 mm, horizontální
Další technické vlastnosti: Sklon je 20°, bajonetový uzávěr je upevněn k pouzdru pomocí upevňovací pásky
Typ VG: VG 96919 BS 042

Tento text byl přeložen strojově.
