Bals Elektrotechnik 11962 11962 CEE zásuvka na stěnu, 32.0 A, 5pólová, 400 V, 1 ks

Červená zásuvka s krytem na bílé stěně. Používána pro elektrické připojení v interiérech.

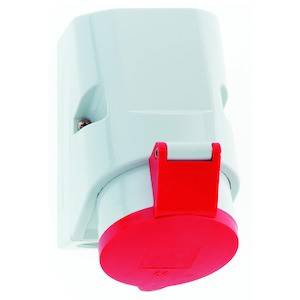

Bílá nástěnná zásuvka s červeným krytem, pohled z diagonály.

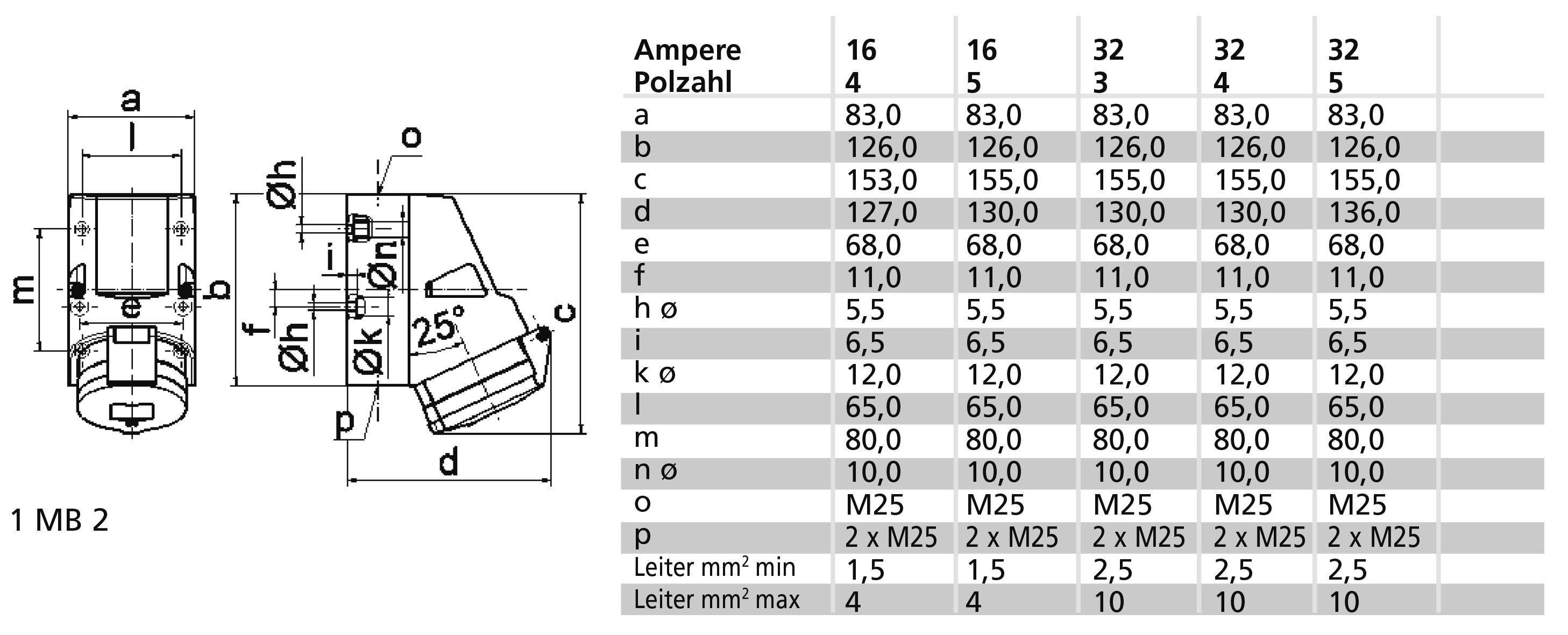

Technický výkres konektoru s tabulkou. Tabulka zobrazuje rozměry v mm pro různé proudové hodnoty (16, 16, 32, 32).

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 22. 7.

10 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (705,00 Kč / kus)

705,00 Kč

Včetně DPH.

Už jen 10 Ks skladem!

Nahlásit právní incident

Technické parametry

Provedení: Na omítku
Proud IEC 32 A.
Počet pinů: 5
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Nastavení času: 6 hod.
Barva: Červená
Číslo RAL: 3000
Ochrana (IP) = IP44
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Bez ošetření
Způsob uchycení: Vnitřní upevnění
Izolovaná vestavba: Ano
Vojenské provedení: ne

Kategorie produktu: CEE zásuvka na stěnu

Jmenovité napětí: 400 V

Jmenovitý proud: 32.0 A

Jmenovitý proud - filtr: 32 A

Připojení typu A: svorka bez šroubování

Připojení typu A: CEE zástrčka

Provedení: Na omítku

: IP44

Barva: červená

Obsah: 1 ks

Pólů: 5

Připojení: svorka

Materiál: Plast

Provozní napětí: 400 V

: Surface mounted

: 3000

: Gland nut

: 5

: ANO

: Plastic

: Inner lying mounting

: Untreated

: 32 A

: Screwless terminal

: CuZn

: IP44

: NE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3146167 Bals Elektrotechnik 11962 11962 CEE zásuvka na stěnu, 32.0 A, 5pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146167 Bals Elektrotechnik 11962 11962 CEE zásuvka na stěnu, 32.0 A, 5pólová, 400 V, 1 ks

Popis

Zásuvka QUICK Connect
32 A, 5 P (3P+N+PE), 400 V (200/346 - 240 V~), 6 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Velikost pouzdra: 126 x 83 mm (HxB)
Kontaktní nosič/kontakty: Nosič je z polyamidu, kontakty jsou lesklé mosazi
Maximální průřez kabelu 10,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Kabelová průchodka: 1xM25, nahoře, 2xM25 dole
Barva zařízení: Červená sklopná krytka RAL 3000, spodní část krytu šedá RAL 7035, horní část krytu šedá RAL 7035, límec šedá RAL 7035
Výška přístroje: 157 mm, šířka přístroje: 83 mm, hloubka přístroje: 136 mm
Další technické vlastnosti: Vedení je otevřené jednou nahoru a dvakrát dolů uzavřeno, spodní část krytu je otočná o 180°, na spodní straně pouzdra se nachází 4 montážních otvorů pro odlomení

Tento text byl přeložen strojově.
