Name: Bals Elektrotechnik 1138 1138 CEE zásuvka na stěnu, 16.0 A, 4pólový, 500 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3147209
Availability: BackOrder

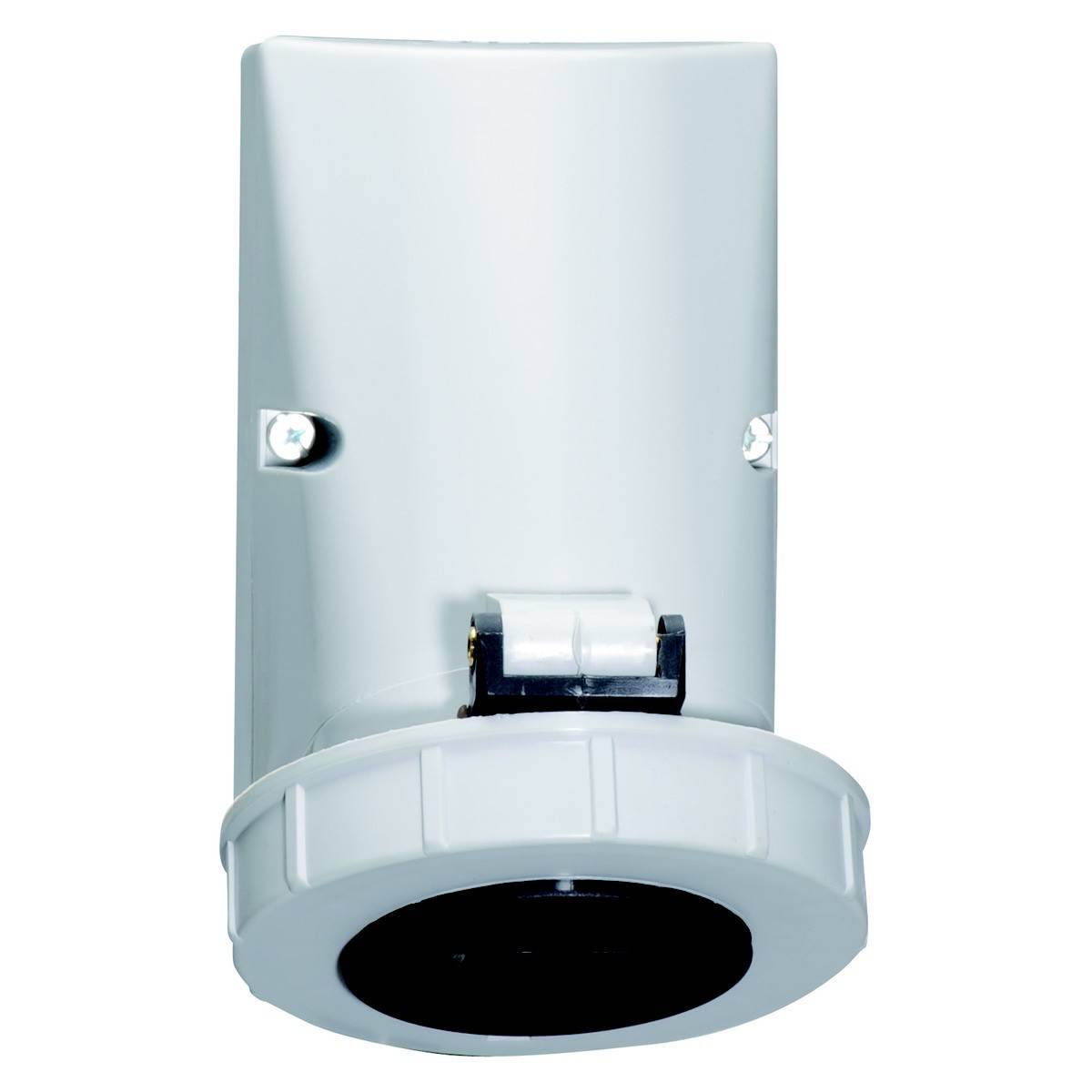

Šedé elektrozařízení ve tvaru kužele s černým kruhovým připojením zespodu, upevněné dvěma šrouby.

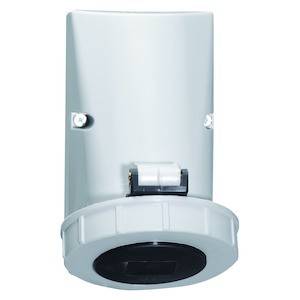

Bílý nástěnný držák s černou plochou čočky dole. Pravděpodobně senzor nebo detektor pro sledování nebo analýzu.

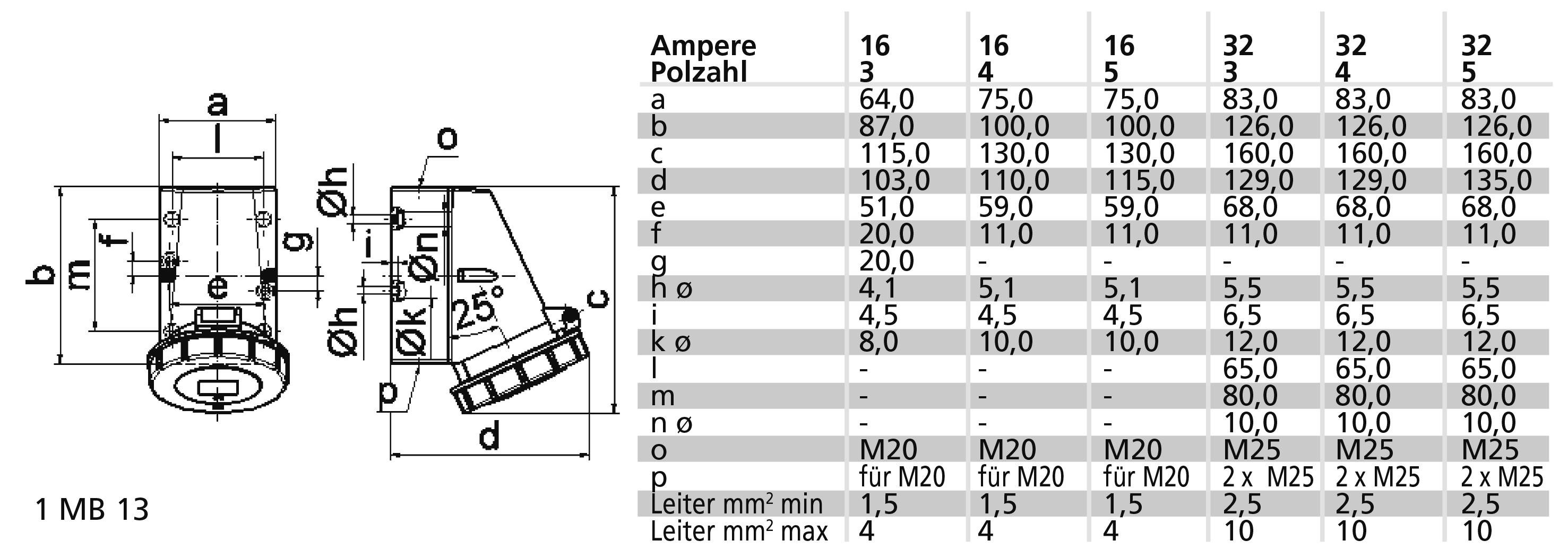

Technický výkres konektoru, boční a čelní pohled. Tabulka vedle zobrazuje rozměry pro různé hodnoty ampérů.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 10. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 765,00 Kč / kus)

4 765,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení: Na omítku
Proud IEC 16 A.
Počet pólů: 4
Napětí podle EN 60309-2: 500 v (50+60 Hz), černá
Nastavení času: 7 hod.
Barva: Černá
Číslo RAL: 9005
Stupeň krytí (IP): IP67
Připojovací technika: Šroubová svorka
Kabelová průchodka: Šroubový spoj
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Bez ošetření
Způsob uchycení: Vnitřní upevnění
Izolovaná vestavba: Ano
Vojenské provedení: ne

Kategorie produktu: CEE zásuvka na stěnu

Jmenovité napětí: 500 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: šroubové svorky

Provedení: Na omítku

: IP67

Barva: černá

Obsah: 1 ks

Pólů: 4

Připojení: šroubová svorka

Materiál: Plast

Provozní napětí: 500 V

: Surface mounted

: 9005

: Gland nut

: 4

: ANO

: Plastic

: Inner lying mounting

: Untreated

: 16 A

: Screwed terminal

: CuZn

: IP67

: NE

: 7 h

: Black

: 500 V (50+60 Hz) black

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3147209 Bals Elektrotechnik 1138 1138 CEE zásuvka na stěnu, 16.0 A, 4pólový, 500 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3147209 Bals Elektrotechnik 1138 1138 CEE zásuvka na stěnu, 16.0 A, 4pólový, 500 V, 1 ks

Popis

Nástěnná zásuvka
16 A, 4P (3P+PE), 480 V (500 - 500 V~), 7 H, IP67
Frekvence: 50 / 60Hz
Technická barva: Černá RAL 9005
Velikost pouzdra: 100 x 75 mm (HxB)
Kontaktní nosič/kontakty: Nosič je z polyamidu, kontakty jsou lesklé mosazi
Maximální průřez kabelu 4,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Se šroubovou svorkou
Kabelová průchodka 1 x M20, horní
Barva zařízení: Víčko s odklápěcím víčkem, RAL 9005, bajonetový kroužek šedý RAL 7035, spodní část krytu šedá RAL 7035, horní část krytu šedá RAL 7035
Výška přístroje: 131 mm, šířka přístroje: 79 mm, hloubka přístroje: 115 mm
Další technické vlastnosti: Vedení je otevřené jednou nahoru, jednou dolů a jednou doprostřed uzavřeno, spodní část krytu je otočná o 180°
