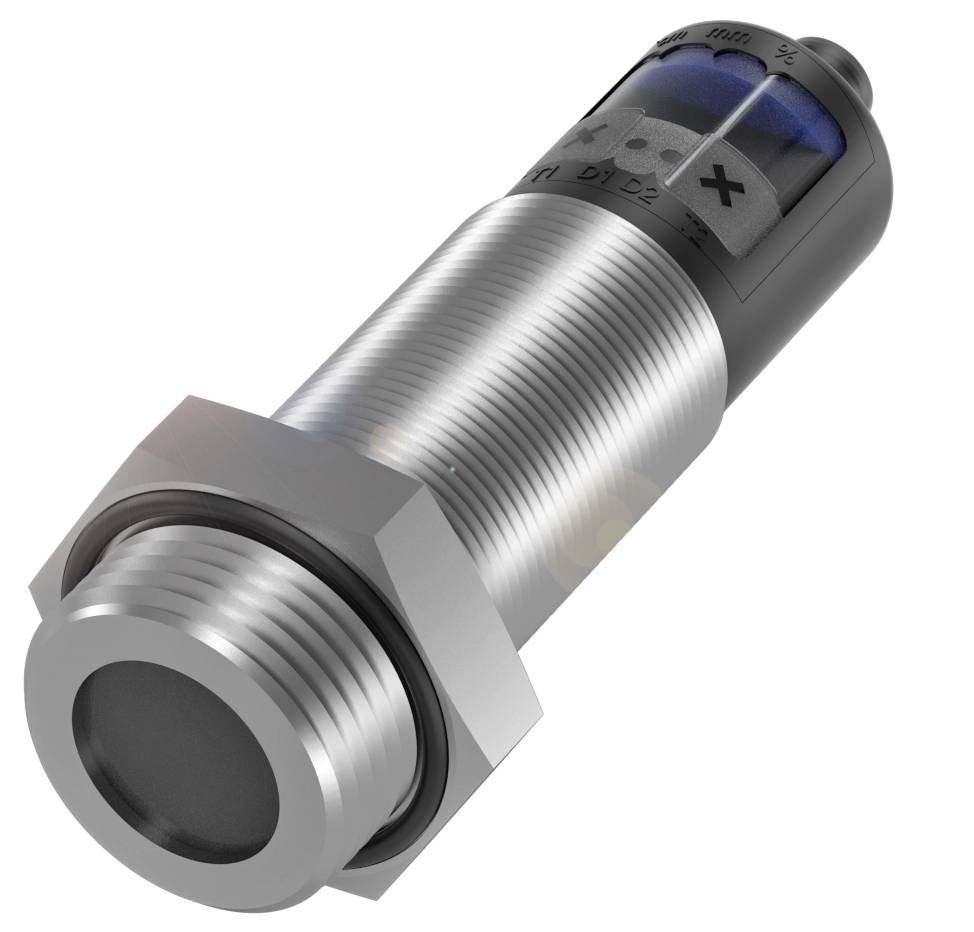

Ilustrační obrázek
Ilustrační obrázek
BALLUFF ultrazvukový senzor Ultrazvuk PNP BUS005U
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
ultrazvukový senzor
Provozní napětí max.
30 V
Výstupy
PNP
spínací vzdálenost (max.)
1300 mm
Provedení
Ultrazvuk
Datasheety: (PDF)
Počet
Celková cena (17 309,92 Kč / kus)
17 309,92 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BUS005U se závitem M30 pro použití odolná proti tlaku
- Připojení: Konektor, zástrčka M12x1, 5-pólová
- Provedení: Ø 47 mm
- Spínací výstup: 2x PNP spínací/rozpínací kontakt (NO/NC)
- Materiál pouzdra: Nerezová ocel (1.4571)
- PBT, TPU
- Procesní připojení G 1"
Dodatečné informace:
Technické parametry
- Hlavní vlastnosti:Aktivní plocha, materiál: PTFE
- Připojení: Konektor, zástrčka M12x1, 5-pólová
- Provedení: Ø 47 mm
- Provozní napětí UB: 9... 30 VDC
- Odolnost proti tlaku max. 6 bar
- Materiál pouzdra: Nerezová ocel (1.4571)
- PBT, TPU
- Procesní připojení G 1"
- Dosah: 200... 5000 mm
- Spínací výstup: 2x PNP spínací/rozpínací kontakt (NO/NC)
- Spínací frekvence: 5 Hz
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Přesnost opakování: ± 0.15 % FS
- Doplňkové vlastnosti:
- Jmenovité provozní napětí UE DC: 24 v
- Provozní napětí UB: 9... 30 VDC
- Spínací frekvence: 5 Hz
- Připojení: Zástrčka M12x1, 5-pólová
- Ochrana proti zkratu: Ano
- Jmenovitá spínací vzdálenost n: 1300 mm
- Max. výstupní proud: 200 mA
- Možnosti nastavení: Učící se režim s displejem/tlačítkem |citlivost na přetlak |provozním módu je třeba odstupňovat spínání, 2 hodnoty |spínací/rozpínací kontakt zapnutí/vypnutí |tovární nastavení (reset) |hystereze |naměřené filtry ||analog/I/Auto/manual |synchronizace s řízením teploty/zapnutí/vypnutí teplotní kompenzace zapnutí/vypnutí |senzorů (kalibrace) |od základní desky s odsunutím hodnoty 0... 20 s tloušťkou filtru (10 módu
- Řada: M30E2
- Zobrazení: Hodnota vzdálenosti - segmentový displej |výstupní funkce - LED žlutá |LED zelená: Provozní napětí |senzorů - segmentový displej
- Nastavení: Tlačítko (2x)
- Hystereze H max. 20 mm
- Použití: Detekce objektů
- Rozsah měření: 200... 5000 mm
- Provozní režim: Reflexní tlačítko (spínací bod) |reflexní tlačítko (okno) |reflexní skříňce
- Vstupní funkce: Synchronní signál
- Odběr proudu: max. 80 mA.
- Synchronizace: Interní, max. 10 senzorů
- Ultrazvuková frekvence 180 kHz
- Rozlišení: ≤ 0.180 mm
- Přesnost opakování: ± 0.15 % FS
- Ochrana proti přepólování, rozsah měření: Ano
- Kategorie produktu
ultrazvukový senzor
- Typ
BUS005U
- Min. provozní napětí
9 V
- Provozní napětí max.
30 V
- Provozní napětí
9 - 30 V
- Výstupy
PNP
- spínací vzdálenost (max.)
1300 mm
- Spínací frekvence
5 Hz
- Provedení
Ultrazvuk
- Vlastnosti
Kyselinovzdorný
- Připojení
zástrčka M12, 5pólová
- Materiál pouzdra
nerezová ocel
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Délka
114.5 mm
- (Ø)
47 m
- Rozm.
(Ø x d) 47 m x 114.5 mm
- Proudová zatížitelnost na každý slot
200 mA
- Jmenovité napětí
30 V
- Provozní napětí
24
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416390 BALLUFF ultrazvukový senzor Ultrazvuk PNP BUS005U
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416390 BALLUFF ultrazvukový senzor Ultrazvuk PNP BUS005U
Popis
Chemicky odolné ultrazvukové senzory bezdotykově měří hladinu jak při normálním tlaku, tak i při přetlaku až 6 bar, v nádržích a nádobách. Díky kombinaci spínacího a analogového výstupu můžete současně provádět měření hladiny a ochranu proti přetečení. Membrána z PTFE a kryt z nerezové oceli chrání senzor ve všech aplikacích před agresivními tekutinami. Konstrukce = Ø 47 mm, procesní připojení = G 1", spínací výstup = 2x PNP spínací/rozpínací kontakt (NO/NC), připojení = konektor, M12x1 zástrčka, 5 pólů, materiál krytu = nerezová ocel (1.4571) PBT, TPU, aktivní plocha, materiál=PTFE, dosah=200...5000 mm, spínací frekvence=5 Hz, schválení/shoda = CEEWEEE, okolní teplota =-25... 70 °C, stupeň krytí=IP67, přesnost opakování = ± 0.15 % FS, odolnost proti tlaku max.=6 bar, provozní napětí Ub=9... 30 VDC
