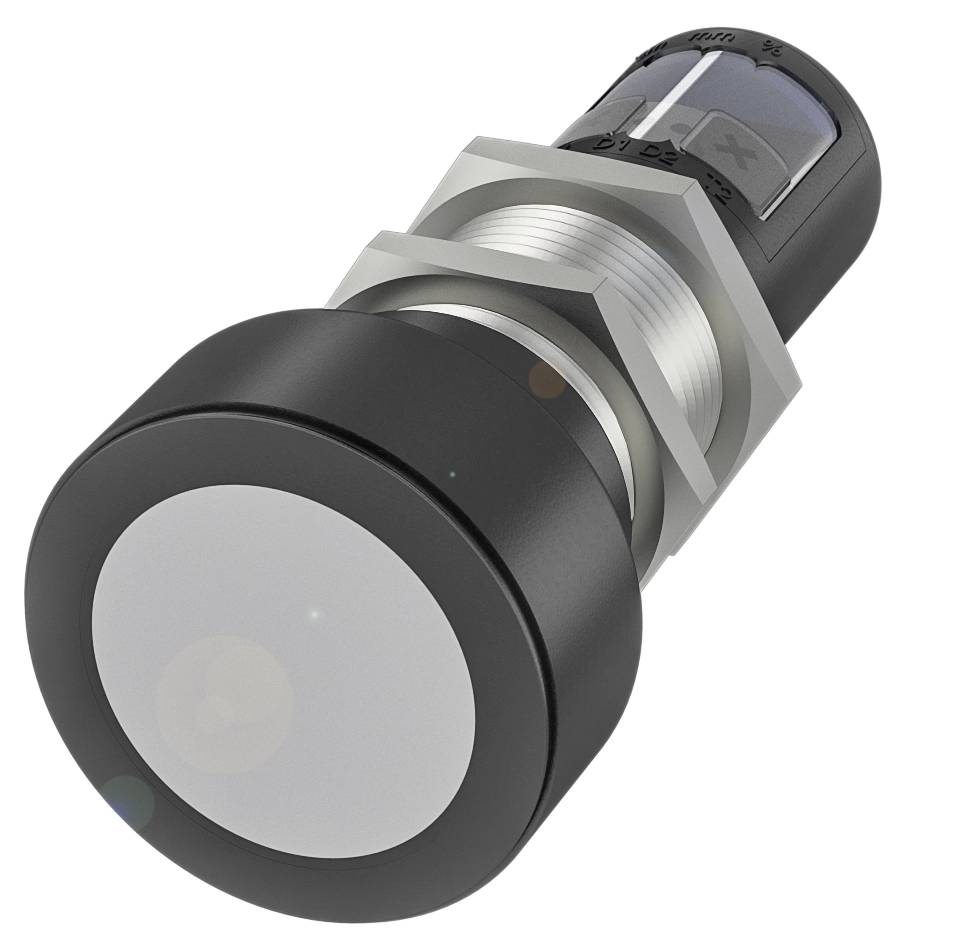

BALLUFF ultrazvukový senzor Ultrazvuk PNP BUS003L
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
ultrazvukový senzor
Provozní napětí max.
30 V
Výstupy
PNP
spínací vzdálenost (max.)
3400 mm
Provedení
Ultrazvuk
Datasheety: (PDF)
Počet
Celková cena (17 004,13 Kč / kus)
17 004,13 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BUS003L s M30 závitem a analogovým nebo digitálním výstupem
- Připojení: Konektor, zástrčka M12x1, 5-pólová
- Provedení: Ø 47.5 mm
- Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
- Materiál pouzdra: Poniklovaná mosaz
- PBT, TPU
- Analogový výstup: Analogový, napětí/analogový, proud 0…10 v/4…20 mA
Dodatečné informace:
Technické parametry
- Hlavní vlastnosti:Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
- Analogový výstup: Analogový, napětí/analogový, proud 0…10 v/4…20 mA
- Připojení: Konektor, zástrčka M12x1, 5-pólová
- Provedení: Ø 47.5 mm
- Provozní napětí UB: 9... 30 VDC
- Materiál pouzdra: Poniklovaná mosaz
- PBT, TPU
- Dosah: 350... 5000 mm
- Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
- Spínací frekvence: 4 Hz
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Přesnost opakování: ± 0.15 % FS
- Doplňkové vlastnosti:
- Jmenovité provozní napětí UE DC: 24 v
- Provozní napětí UB: 9... 30 VDC
- Spínací frekvence: 4 Hz
- Připojení: Zástrčka M12x1, 5-pólová
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Jmenovitá spínací vzdálenost n: 3400 mm
- Max. výstupní proud: 200 mA
- Displej: Distanční hodnota - segmentový displej
- Hystereze H max. 50 mm
- Použití: Měření odstupu
- Rozsah měření: 350... 5000 mm
- Vstupní funkce: Synchronní signál
- Odběr proudu: max. 80 mA.
- Synchronizace: Interní, max. 10 senzorů
- Ultrazvuková frekvence 120 kHz
- Rozlišení: ≤ 0.180 mm
- Přesnost opakování: ± 0.15 % FS
- Zátěžový rezistor RL max. (Analogový I): 500 > Ω při UB 20 v |100 ohm při UB < 20 V.
- Zátěžový rezistor RL min. (Analogový u): 100 kOhm při UB > 15 V.
- Kategorie produktu
ultrazvukový senzor
- Typ
BUS003L
- Min. provozní napětí
9 V
- Provozní napětí max.
30 V
- Provozní napětí
9 - 30 V
- Výstupy
PNP
- spínací vzdálenost (max.)
3400 mm
- Spínací frekvence
4 Hz
- Provedení
Ultrazvuk
- Připojení
zástrčka M12, 5pólová
- Vlastnosti materiálu
niklováno
- Materiál pouzdra
mosaz
- Typ kontaktu
1 PNP
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Délka
113.2 mm
- (Ø)
47.5 m
- Rozm.
(Ø x d) 47.5 m x 113.2 mm
- Proudová zatížitelnost na každý slot
200 mA
- Jmenovité napětí
30 V
- Provozní napětí
24
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416301 BALLUFF ultrazvukový senzor Ultrazvuk PNP BUS003L
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416301 BALLUFF ultrazvukový senzor Ultrazvuk PNP BUS003L
Popis
Rozpoznání pozice nebo rozpoznávání objektů v pevných, práškovitých a tekutých médiích - bezdotykově kontrolují přítomnost a počítání objektů. Univerzálně použitelné pracují nezávisle na barvě a povrchu. Mlha, prach nebo nečistoty pro ně nejsou žádný problém. Vysoké rozlišení a malé zaslepovací zóny zajišťují maximální přesnost. Ultrazvukové senzory se liší výstupním signálem. Konstrukce = Ø 47.5 mm, analogový výstup = analogový, napětí/analogový, proud 0.10 v/4.20 mA, lineární vzestupný/klesající, spínací výstup = PNP spínací/rozpínací kontakt (NO/NC), připojení = konektor, M12x1 konektor, 5 pólů, materiál krytu = mosaz PBT, TPU, aktivní plocha, materiál = PU pěna / epoxidová pryskyřice / sklo, dosah = 350 - 5000 mm, spínací frekvence = 4 Hz, schválení/shoda = cULus LISTEDCEEACWEEE, okolní teplota =-25... 70 °C, stupeň krytí=IP67, přesnost opakování = ± 0.15 % FS, provozní napětí UB=9... 30 VDC
