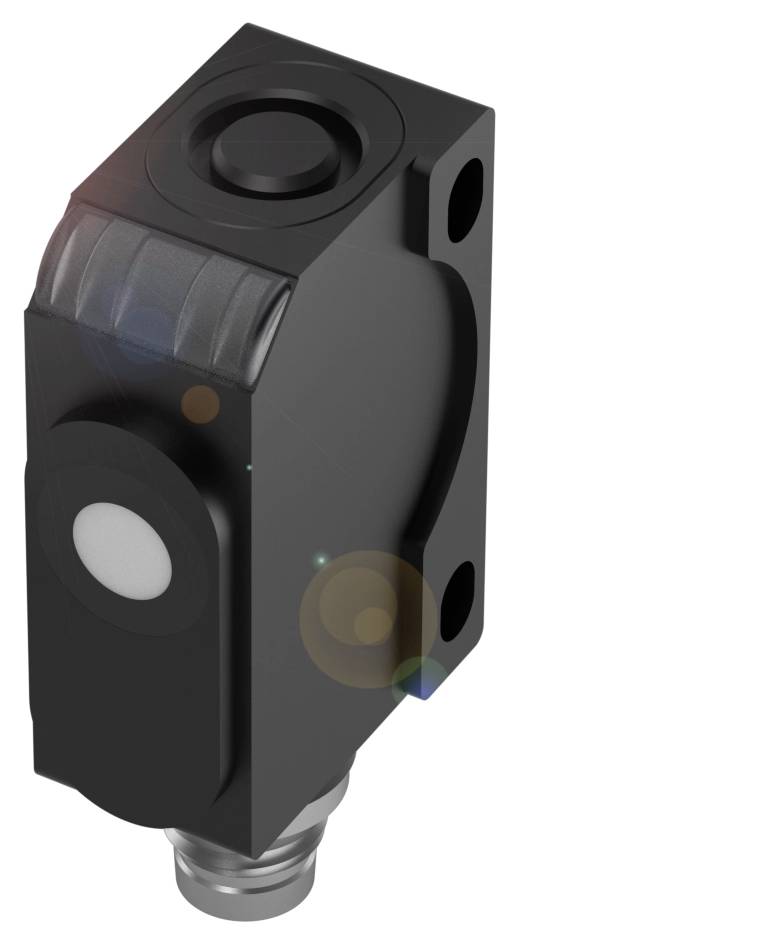

Ilustrační obrázek
Ilustrační obrázek
BALLUFF ultrazvukový senzor Ultrazvuk PNP BUS0021
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
ultrazvukový senzor
Provozní napětí max.
30 V
Výstupy
PNP
spínací vzdálenost (max.)
70 mm
Provedení
Ultrazvuk
Datasheety: (PDF)
Počet
Celková cena (6 913,22 Kč / kus)
8 007,44 Kč
-14 %
6 913,22 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Provedení s krychlovým analogovým nebo digitálním výstupem Balluff BUS0021
- Připojení: Konektor, M8x1 konektor, 4-pólový
- Provedení: Čtvercový tvar
- Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
- Materiál krytu: ABS
- Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
Dodatečné informace:
Technické parametry
- Hlavní vlastnosti:Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
- Připojení: Konektor, M8x1 konektor, 4-pólový
- Provedení: Čtvercový tvar
- Provozní napětí UB: 20... 30 VDC
- Materiál krytu: ABS
- Dosah: 20... 100 mm
- Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
- Spínací frekvence: 250 Hz
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Přesnost opakování: ± 0.15 % FS
- Doplňkové vlastnosti:
- Rozměry: 12 x 42.5 x 21.6 mm
- Upevnění: Šroub M3
- Jmenovité provozní napětí UE DC: 24 v
- Provozní napětí UB: 20... 30 VDC
- Spínací frekvence: 250 Hz
- Připojení: Zástrčka M8x1, 4-pólová
- Ochrana proti zkratu: Ano
- Jmenovitá spínací vzdálenost n: 70 mm
- MTTF (40 °C): 1657 a)
- Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
- Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
- Materiál krytu: ABS
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Max. výstupní proud: 200 mA
- Možnosti nastavení: Tovární nastavení (reset) |zámek kláves zapnutí/vypnutí/zapnutí/vypnutí spínací/rozpínací zařízení |spínací vzdálenost, 2 hodnoty |provozní režim
- Konstrukční řada: R06K1
- Zobrazení: Funkce výstupu - LED žlutá |provozní režim - zelená LED, bliká |LED zelená: Provozní napětí |spínací funkce - LED zelená, bliká
- Nastavovač: Tlačítko
- Skladovací teplota: -40... 85 °C.
- Hystereze H max. 2 mm
- Použití: Detekce objektů
- Rozsah měření: 20... 100 mm
- Provozní režim: Reflexní tlačítko (okno) |reflexní tlačítko (spínací bod) |reflexní skříňka
- Vstupní funkce: Synchronní signál
- Odběr proudu: max. 30 mA.
- Synchronizace: Externí, libovolný počet senzorů
- Rozlišení: ≤ 0.056 mm
- Přesnost opakování: ± 0.15 % FS
- Ochrana proti přepólování, rozsah měření: Ano
- Ultrazvuková frekvence připojení: 380 kHz
- Kategorie produktu
ultrazvukový senzor
- Typ
BUS0021
- Min. provozní napětí
20 V
- Provozní napětí max.
30 V
- Provozní napětí
20 - 30 V
- Výstupy
PNP
- spínací vzdálenost (max.)
70 mm
- Spínací frekvence
250 Hz
- Provedení
Ultrazvuk
- Připojení
zástrčka
- Materiál pouzdra
ABS
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Délka
21.6 mm
- Šířka
12.0 mm
- V
42.5 mm
- Rozm.
(d x š x v) 21.6 x 12.0 x 42.5 mm
- Proudová zatížitelnost na každý slot
200 mA
- Materiál
ABS
- Jmenovité napětí
30 V
- Provozní napětí
24
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416399 BALLUFF ultrazvukový senzor Ultrazvuk PNP BUS0021
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416399 BALLUFF ultrazvukový senzor Ultrazvuk PNP BUS0021
Popis
Bezdotykově měří výšku hladiny, výšku nebo průsvit, univerzálně použitelné pracují nezávisle na barvě a povrchu. Vysoké rozlišení, velké rozsahy a malé zaslepovací zóny zaručují maximální přesnost. Ultrazvukové senzory se liší přes napěťový nebo proudový výstup a varianty s přídavným spínacím výstupem. Konstrukce = čtvercový, spínací výstup = PNP spínací/rozpínací kontakt (NO/NC), připojení = konektor, M8 x 1 konektor, 4 pólů, materiál krytu = ABS, aktivní plocha, materiál = PU pěna / epoxidová pryskyřice/sklo, dosah = 20 - 100 mm, spínací frekvence = 250 Hz, schválení/shoda = CEEACWEEE, okolní teplota =-25... 70 °C, stupeň krytí = IP67, přesnost opakování = ± 0.15 % FS, provozní napětí Ub=20... 30 VDC
