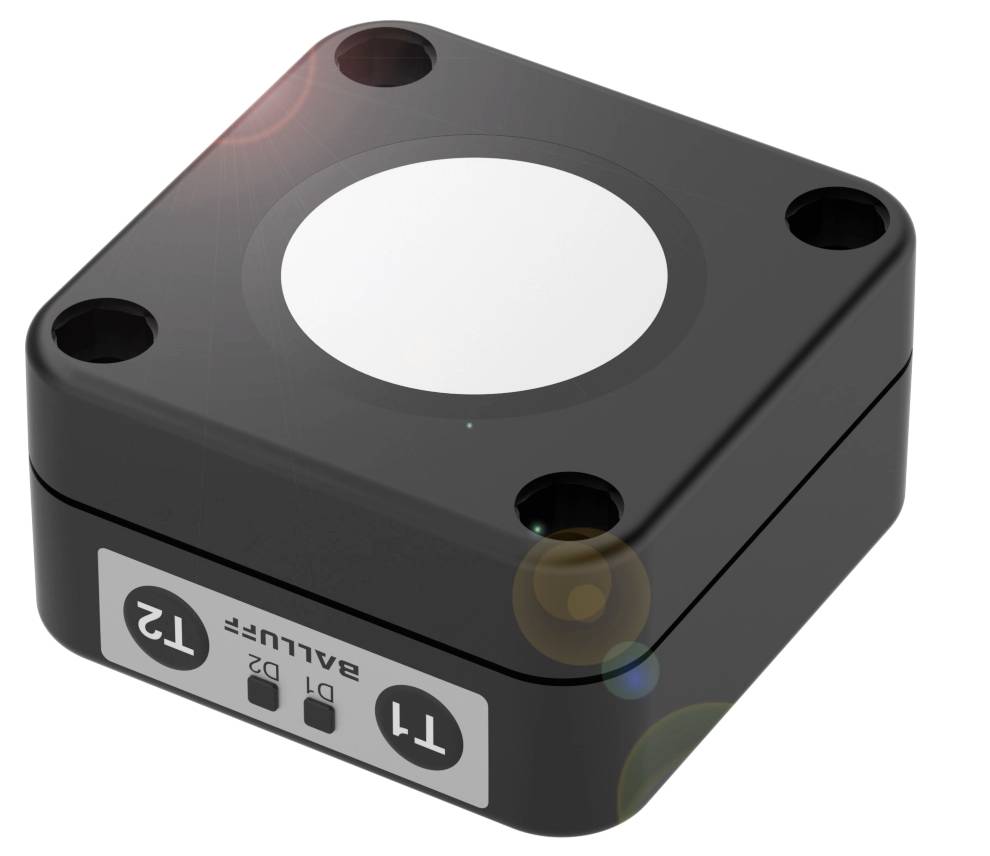

BALLUFF ultrazvukový senzor Ultrazvuk NPN, přepínací kontakt; PNP, přepínacíkontakt BUS006C
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
ultrazvukový senzor
Min. provozní napětí
9 V
Provozní napětí max.
30 V
Typ
BUS006C
Připojení
zástrčka M12, 5pólová
Datasheety: (PDF)
Počet
Celková cena (6 693,39 Kč / kus)
7 875,21 Kč
-15 %
6 693,39 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Čtvercové provedení Balluff BUS006C a analogový nebo digitální výstup
- Připojení: Konektor, zástrčka M12x1, 5-pólová
- Provedení: Čtvercový tvar
- Spínací výstup: PNP/NPN spínací/rozpínací kontakt (NO/NC) protitakt
- Rozhraní: IO-Link 1.0
- Materiál pouzdra: PBT
Dodatečné informace:
Technické parametry
- Hlavní vlastnosti:Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
- Připojení: Konektor, zástrčka M12x1, 5-pólová
- Provedení: Čtvercový tvar
- Provozní napětí UB: 9... 30 VDC
- Materiál pouzdra: PBT
- Dosah: 350... 5000 mm
- Spínací výstup: PNP/NPN spínací/rozpínací kontakt (NO/NC) protitakt
- Spínací frekvence: 4 Hz
- Rozhraní: IO-Link 1.0
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Přesnost opakování: ± 0.15 % FS
- Doplňkové vlastnosti:
- Rozměry: 62.2 x 62.2 x 32.7 mm
- Upevnění: Šroubové upevnění |šrouby M8, se 4 otvory
- Jmenovité provozní napětí UE DC: 24 v
- Provozní napětí UB: 9... 30 VDC
- Spínací frekvence: 4 Hz
- Připojení: Zástrčka M12x1, 5-pólová
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Jmenovitá spínací vzdálenost n: 3400 mm
- MTTF (40 °C): 389 a)
- Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
- Spínací výstup: PNP/NPN spínací/rozpínací kontakt (NO/|NC), protitakt
- Materiál pouzdra: PBT
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Max. výstupní proud: 100 mA
- Procesní data OUT: Hodnota vzdálenosti |stav sepnutí
- Provozní cyklus dat min.: 43 ms
- Konstrukční řada: Q62K1
- Displej: 2x trojbarevná LED
- Nastavení: Tlačítko (2x)
- Skladovací teplota: -40... 85 °C.
- Hystereze H max. 50 mm
- Použití: Měření vzdálenosti |objektivů
- Rozsah měření: 350... 5000 mm
- Provozní režim: IO-Link |Reflexionstaster (spínací bod) |reflexní skříňka
- Funkce vstupu: Režim SIO/IO-Link
- Odběr proudu: max. 60 mA.
- Synchronizace: Interní, max. 10 senzorů
- Ultrazvuková frekvence 120 kHz
- Rozlišení: ≤ 0.180 mm
- Přesnost opakování: ± 0.15 % FS
- Rozhraní: IO-Link 1.0
- Možnost nastavení rozhraní: Spínací bod (2x pro okno) |SIO-mód/IO-Link-Modus |naměřené hodnoty |hystereze |filtrace (10 úrovní) |provozní režim |oblast potlačení předního pozadí |spínací/rozpínací kontakt |tovární nastavení (reset)
- Kategorie produktu
ultrazvukový senzor
- Typ
BUS006C
- Připojení
zástrčka M12, 5pólová
- Provozní napětí
24
- Min. provozní napětí
9 V
- Provozní napětí max.
30 V
- Provozní napětí
9 - 30 V
- Výstupy
NPN, přepínací kontakt; PNP, přepínacíkontakt
- Min. teplota
-25 °C
- Max. teplota
70 °C
IP67
- Obsah
1 ks
- Délka
32.7 mm
- Šířka
62.2 mm
- V
62.2 mm
- Rozm.
(d x š x v) 32.7 x 62.2 x 62.2 mm
- Provedení
Ultrazvuk
- Proudová zatížitelnost na každý slot
100 mA
- Materiál pouzdra
PBT
- Materiál
PBT
- Jmenovité napětí
30 V
- spínací vzdálenost (max.)
3400 mm
- Spínací frekvence
4 Hz
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416167 BALLUFF ultrazvukový senzor Ultrazvuk NPN, přepínací kontakt; PNP, přepínacíkontakt BUS006C
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416167 BALLUFF ultrazvukový senzor Ultrazvuk NPN, přepínací kontakt; PNP, přepínacíkontakt BUS006C
Popis
Bezdotykově měří výšku hladiny, výšku nebo průsvit, univerzálně použitelné pracují nezávisle na barvě a povrchu. Vysoké rozlišení, velké rozsahy a malé zaslepovací zóny zaručují maximální přesnost. Ultrazvukové senzory se liší přes napěťový nebo proudový výstup a varianty s přídavným spínacím výstupem. Konstrukce = čtvercový tvar, rozhraní = IO-Link 1.0, spínací výstup = PNP/NPN spínač/rozpínací kontakt (NO/NC), připojení = konektor, M12x1 konektor, 5-pólový, materiál krytu=PBT, aktivní plocha, materiál = PU pěna / epoxidová pryskyřice/sklo, dosah = 350...5000 mm, spínací frekvence = 4 Hz, schválení/shoda = cULus LISTEDCEEACWEEE, okolní teplota=-25... 70 °C, stupeň krytí=IP67, přesnost opakování= ± 0.15 % FS, provozní napětí Ub=9... 30 VDC
