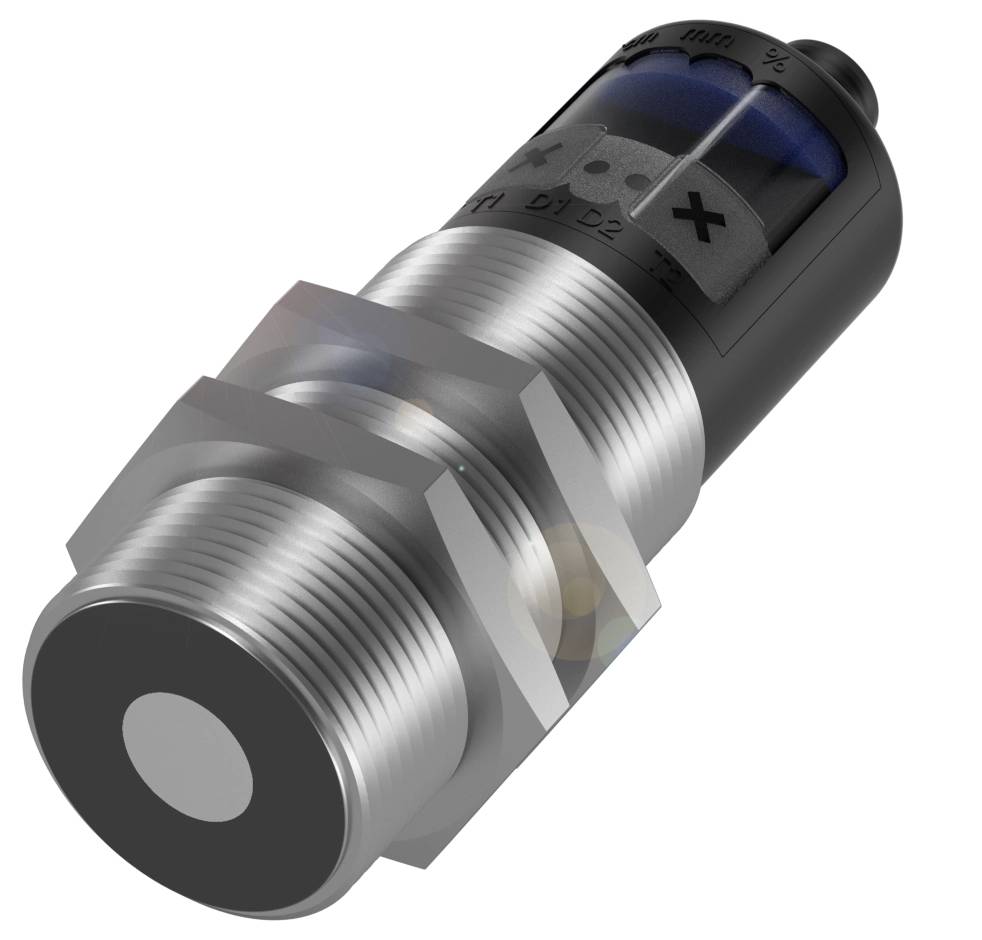

BALLUFF ultrazvukový senzor Ultrazvuk NPN BUS005P
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
ultrazvukový senzor
Provozní napětí max.
30 V
Výstupy
NPN
spínací vzdálenost (max.)
350 mm
Provedení
Ultrazvuk
Datasheety: (PDF)
Počet
Celková cena (7 351,24 Kč / kus)
7 351,24 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BUS005P s M30 závitem a analogovým nebo digitálním výstupem
- Připojení: Konektor, zástrčka M12x1
- Dosah: 65... 600 mm
- Spínací výstup: NPN spínací/rozpínací kontakt (NO/NC)
- Materiál pouzdra: Poniklovaná mosaz
- PBT, TPU
- Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
Dodatečné informace:
Technické parametry
- Hlavní vlastnosti:Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
- Připojení: Konektor, zástrčka M12x1
- Provozní napětí UB: 9... 30 VDC
- Materiál pouzdra: Poniklovaná mosaz
- PBT, TPU
- Dosah: 65... 600 mm
- Spínací výstup: NPN spínací/rozpínací kontakt (NO/NC)
- Spínací frekvence: 12 Hz
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Přesnost opakování: ± 0.15 % FS
- Doplňkové vlastnosti:
- Jmenovité provozní napětí UE DC: 24 v
- Provozní napětí UB: 9... 30 VDC
- Spínací frekvence: 12 Hz
- Připojení: zástrčka M12x1
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Jmenovitá spínací vzdálenost n: 350 mm
- Max. výstupní proud: 200 mA
- Možnost nastavení: Vícečetná rychlost multiplexování |synchronizace jedním/vypínač |Synchon/multiplexování |segmentová indikace jasné/tmavé/vypnuté hodnoty (10 úrovní) |odezvy 0... 20 s |rozsah |prstomatických hodnot ||multiplex nastavení senzorů (kalibrace) |teplotní kompenzace zapnutí/vypnutí jedním dotykem tlačítka |hystereze (3 spínací kontakty) |connestavení hodnot (nastavení hodnoty)
- Řada: M30M1
- Zobrazení: Hodnota vzdálenosti - segmentový displej |výstupní funkce - LED žlutá |LED zelená: Provozní napětí |senzorů - segmentový displej
- Nastavení: Tlačítko (2x)
- Hystereze H max. 5 mm
- Použití: Detekce objektů
- Rozsah měření: 65... 600 mm
- Provozní režim: Reflexní skříňové rozvaděče |reflexní tlačítko (spínací bod), reflexní tlačítko (okno)
- Vstupní funkce: Synchronní signál
- Odběr proudu: max. 80 mA.
- Synchronizace: Interní, max. 10 senzorů
- Ultrazvuková frekvence 400 kHz
- Rozlišení: ≤ 0.025 mm
- Přesnost opakování: ± 0.15 % FS
- Kategorie produktu
ultrazvukový senzor
- Typ
BUS005P
- Min. provozní napětí
9 V
- Provozní napětí max.
30 V
- Provozní napětí
9 - 30 V
- Výstupy
NPN
- spínací vzdálenost (max.)
350 mm
- Spínací frekvence
12 Hz
- Provedení
Ultrazvuk
- Připojení
zástrčka
- Materiál pouzdra
mosaz
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Proudová zatížitelnost na každý slot
200 mA
- Jmenovité napětí
30 V
- Provozní napětí
24
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416414 BALLUFF ultrazvukový senzor Ultrazvuk NPN BUS005P
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416414 BALLUFF ultrazvukový senzor Ultrazvuk NPN BUS005P
Popis
Bezdotykově měří výšku hladiny, výšku nebo průsvit, univerzálně použitelné pracují nezávisle na barvě a povrchu. Vysoké rozlišení, velké rozsahy a malé zaslepovací zóny zaručují maximální přesnost. Ultrazvukové senzory se liší přes napěťový nebo proudový výstup a varianty s přídavným spínacím výstupem. Spínací výstup = NPN spínací/rozpínací kontakt (NO/NC), připojení = konektor, zástrčka M12x1, materiál pouzdra = mosaz PBT, TPU, aktivní plocha, materiál = PU pěna / epoxidová pryskyřice/sklo, dosah = 65...600 mm, spínací frekvence = 12 Hz, schválení/shoda = cULus LISTEDCEEACWEEE, okolní teplota=-25... 70 °C, stupeň krytí=IP67, přesnost opakování= ± 0.15 % FS, provozní napětí Ub=9... 30 VDC
