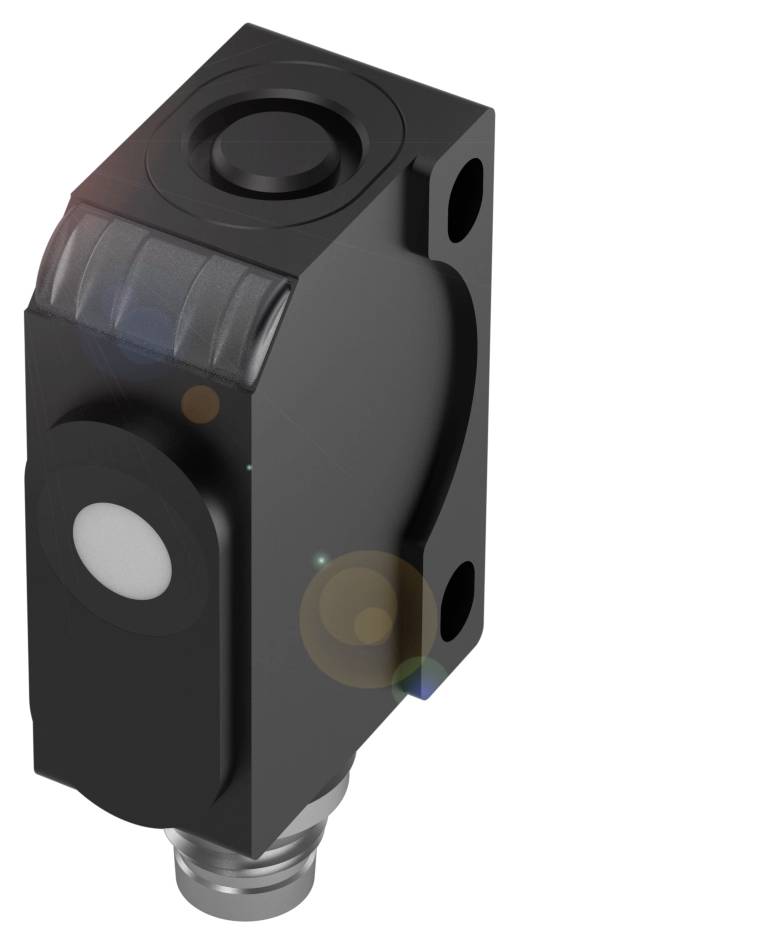

BALLUFF ultrazvukový senzor Ultrazvuk analogový proud BUS004F
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
ultrazvukový senzor
Provozní napětí max.
30 V
Výstupy
analogový proud
spínací vzdálenost (max.)
240 mm
Provedení
Ultrazvuk
Datasheety: (PDF)
Počet
Celková cena (8 756,20 Kč / kus)
8 756,20 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Provedení s krychlovým a analogovým nebo digitálním výstupem Balluff BUS004F
- Připojení: Konektor, M8x1 konektor, 4-pólový
- Provedení: Čtvercový tvar
- Materiál pouzdra: Poniklovaná ABS
- Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
- Analogový výstup: Analogový, proud 4…20 mA
Dodatečné informace:
Technické parametry
- Hlavní vlastnosti:Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
- Analogový výstup: Analogový, proud 4…20 mA
- Připojení: Konektor, M8x1 konektor, 4-pólový
- Provedení: Čtvercový tvar
- Provozní napětí UB: 20... 30 VDC
- Materiál pouzdra: Poniklovaná ABS
- Dosah: 50... 350 mm
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Přesnost opakování: ± 0.15 % FS
- Doplňkové vlastnosti:
- Rozměry: 12 x 42.5 x 23.1 mm
- Upevnění: Šroub M3
- Jmenovité provozní napětí UE DC: 24 v
- Provozní napětí UB: 20... 30 VDC
- Připojení: Zástrčka M8x1, 4-pólová
- Ochrana proti přepólování: Ano
- Jmenovitá spínací vzdálenost n: 240 mm
- MTTF (40 °C): 516 a)
- Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
- Materiál pouzdra: Poniklovaná ABS
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Možnost nastavení: Blokování kláves zapnutí/vypnutí |tovární nastavení (reset) |vzestupná/klesající charakteristika
- Povrchová ochrana: Poniklovaná
- Konstrukční řada: R06K1
- Zobrazení: Provozní režim - zelená LED, bliká |LED zelená: Provozní napětí |v oblasti - žlutá LED dioda
- Nastavovač: Tlačítko
- Skladovací teplota: -40... 85 °C.
- Použití: Měření odstupu
- Rozsah měření: 50... 350 mm
- Provozní režim: Analogové měření (charakteristika)
- Vstupní funkce: Synchronní signál
- Odběr proudu: max. 35 mA.
- Synchronizace: Externí, libovolný počet senzorů
- Ultrazvuková frekvence 500 kHz
- Rozlišení: ≤ 0.037 mm
- Přesnost opakování: ± 0.15 % FS
- Analogový výstup: Analogový, proud 4…20 mA
- Výstupní charakteristika: Lineární vzestupný/klesající
- Zátěžový rezistor RL max. (Analogový I): 500 Ω
- Kategorie produktu
ultrazvukový senzor
- Typ
BUS004F
- Min. provozní napětí
20 V
- Provozní napětí max.
30 V
- Provozní napětí
20 - 30 V
- Výstupy
analogový proud
- spínací vzdálenost (max.)
240 mm
- Provedení
Ultrazvuk
- Připojení
zástrčka
- Vlastnosti materiálu
niklováno
- Materiál pouzdra
ABS
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Délka
23.1 mm
- Šířka
12.0 mm
- V
42.5 mm
- Rozm.
(d x š x v) 23.1 x 12.0 x 42.5 mm
- Materiál
ABS metalizovaný
- Jmenovité napětí
30 V
- Provozní napětí
24
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416333 BALLUFF ultrazvukový senzor Ultrazvuk analogový proud BUS004F
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416333 BALLUFF ultrazvukový senzor Ultrazvuk analogový proud BUS004F
Popis
Rozpoznání pozice nebo rozpoznávání objektů v pevných, práškovitých a tekutých médiích - bezdotykově kontrolují přítomnost a počítání objektů. Univerzálně použitelné pracují nezávisle na barvě a povrchu. Mlha, prach nebo nečistoty pro ně nejsou žádný problém. Vysoké rozlišení a malé zaslepovací zóny zajišťují maximální přesnost. Ultrazvukové senzory se liší výstupním signálem. Konstrukce = čtvercový, analogový výstup = analogový, proud 4.20 mA, připojení = konektor, M8x1 konektor, 4 pólů, materiál krytu=ABS, aktivní plocha, materiál=PU pěna / epoxidová pryskyřice/sklo, dosah=50...350 mm, schválení/shoda = CEEACWEEE, okolní teplota =-25... 70 °C, stupeň krytí = IP67, přesnost opakování = ± 0.15 % FS, provozní napětí Ub=20... 30 VDC
