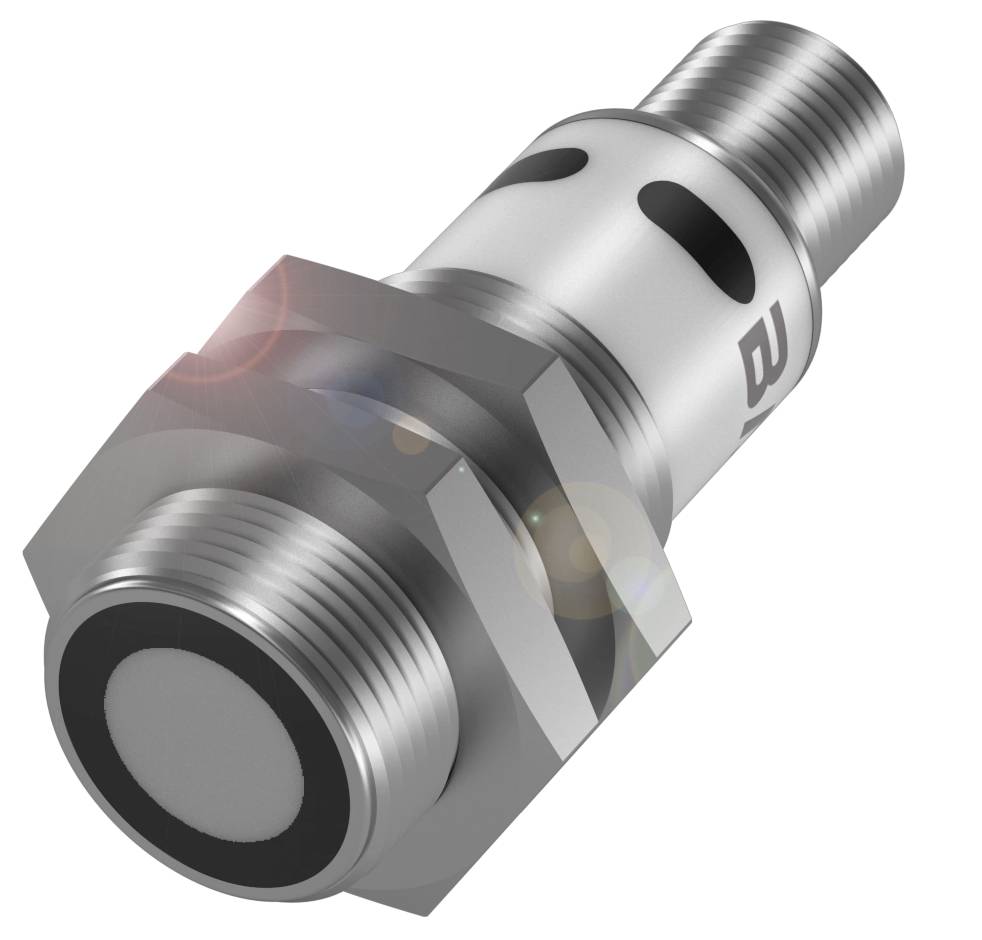

BALLUFF ultrazvukový senzor Ultrazvuk analogový BUS004T
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
ultrazvukový senzor
Provozní napětí max.
30 V
Výstupy
analogový
spínací vzdálenost (max.)
350 mm
Provedení
Ultrazvuk
Datasheety: (PDF)
Počet
Celková cena (9 412,40 Kč / kus)
9 412,40 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BUS004T s M18 závitem a analogovým nebo digitálním výstupem
- Připojení: Konektor, zástrčka M12x1, 5-pólová
- Provedení: Ø 18 mm
- Materiál pouzdra: Poniklovaná mosaz
- PBT
- Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
- Analogový výstup: Analogové, napětí 0…10 v
Dodatečné informace:
Technické parametry
- Hlavní vlastnosti:Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
- Analogový výstup: Analogové, napětí 0…10 v
- Připojení: Konektor, zástrčka M12x1, 5-pólová
- Provedení: Ø 18 mm
- Provozní napětí UB: 15... 30 VDC
- Materiál pouzdra: Poniklovaná mosaz
- PBT
- Dosah: 65... 600 mm
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Přesnost opakování: ± 0.15 % FS
- Doplňkové vlastnosti:
- Rozměry: Ø 18 x 52.5 mm
- Upevnění: Matice M18x1
- Jmenovité provozní napětí UE DC: 24 v
- Provozní napětí UB: 15... 30 VDC
- Připojení: Zástrčka M12x1, 5-pólová
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Jmenovitá spínací vzdálenost n: 350 mm
- MTTF (40 °C): 1134 a)
- Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
- Materiál pouzdra: Poniklovaná mosaz, |PBT
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Povrchová ochrana: Poniklovaná
- Řada: M18M1
- Zobrazení: Zelená LED: Provozní napětí |v oblasti - žlutá LED
- Umístění: ne
- Skladovací teplota: -40... 85 °C.
- Použití: Měření odstupu
- Rozsah měření: 65... 600 mm
- Provozní režim: Analogové měření (charakteristika)
- Vstupní funkce: Vzestupný/zamořený |naučit pracovní rozsah |nastavení (reset) zařízení synchronizace zapnutí/vypnutí |synchronizačního signálu
- Odběr proudu: max. 40 mA.
- Synchronizace: Interní, max. 10 senzorů
- Ultrazvuková frekvence 400 kHz
- Rozlišení: ≤ 0.069 mm
- Přesnost opakování: ± 0.15 % FS
- Analogový výstup: Analogové, napětí 0…10 v
- Výstupní charakteristika: Lineární vzestupný/klesající
- Zátěžový rezistor RL min. (Analogový u): 100 kOhm při UB > 15 V.
- Kategorie produktu
ultrazvukový senzor
- Typ
BUS004T
- Min. provozní napětí
15 V
- Provozní napětí max.
30 V
- Provozní napětí
15 - 30 V
- Výstupy
analogový
- spínací vzdálenost (max.)
350 mm
- Provedení
Ultrazvuk
- Připojení
zástrčka M12, 5pólová
- Vlastnosti materiálu
niklováno
- Materiál pouzdra
mosaz
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Délka
52.5 mm
- (Ø)
18 m
- Rozm.
(Ø x d) 18 m x 52.5 mm
- Materiál
mosaz (poniklovaná)
PBT
- Jmenovité napětí
30 V
- Provozní napětí
24
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416457 BALLUFF ultrazvukový senzor Ultrazvuk analogový BUS004T
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416457 BALLUFF ultrazvukový senzor Ultrazvuk analogový BUS004T
Popis
Rozpoznání pozice nebo rozpoznávání objektů v pevných, práškovitých a tekutých médiích - bezdotykově kontrolují přítomnost a počítání objektů. Univerzálně použitelné pracují nezávisle na barvě a povrchu. Mlha, prach nebo nečistoty pro ně nejsou žádný problém. Vysoké rozlišení a malé zaslepovací zóny zajišťují maximální přesnost. Ultrazvukové senzory se liší výstupním signálem. Konstrukce = Ø 18 mm, analogový výstup = analogový, napětí 0.10 v, lineární vzestupný/klesající, připojení = konektor, M12x1 konektor, 5-pólový, materiál krytu = mosaz PBT, aktivní plocha, materiál = PU pěna / epoxidová pryskyřice/sklo, dosah = 65...600 mm, schválení/shoda = cULus LISTEDCEEACWEEE, okolní teplota =-25... 70 °C, ochrana = IP67, přesnost opakování = ± 0.15 % FS, provozní napětí Ub=15... 30 VDC
