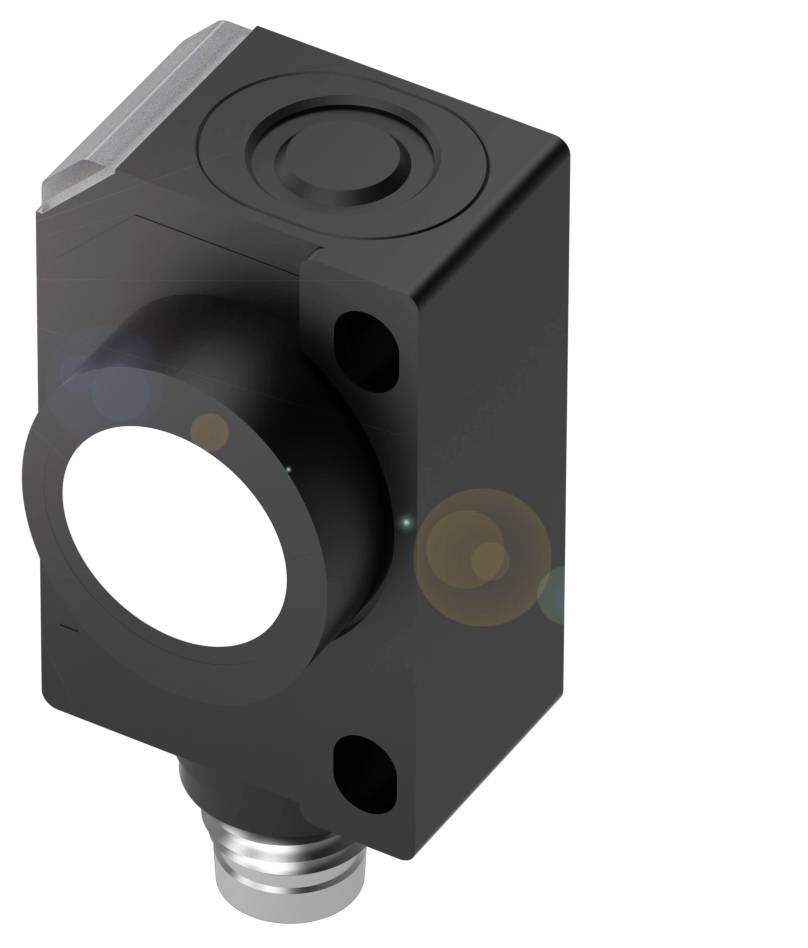

BALLUFF ultrazvukový senzor Ultrazvuk analogové napětí BUS005E Single
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Single
Kategorie produktu
ultrazvukový senzor
Provozní napětí max.
30 V
Výstupy
analogové napětí
spínací vzdálenost (max.)
700 mm
Datasheety: (PDF)
Počet
Celková cena (9 326,45 Kč / kus)
9 326,45 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Kubické provedení Balluff BUS005E a analogový nebo digitální výstup
- Připojení: Konektor, M8x1 konektor, 4-pólový
- Provedení: Čtvercový tvar
- Materiál krytu: ABS
- Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
- Analogový výstup: Analogové, napětí 0…10 v
Dodatečné informace:
Technické parametry
- Hlavní vlastnosti:Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
- Analogový výstup: Analogové, napětí 0…10 v
- Připojení: Konektor, M8x1 konektor, 4-pólový
- Provedení: Čtvercový tvar
- Provozní napětí UB: 20... 30 VDC
- Materiál krytu: ABS
- Dosah: 120... 1000 mm
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Přesnost opakování: ± 0.15 % FS
- Doplňkové vlastnosti:
- Rozměry: 20.1 x 42.5 x 18 mm
- Upevnění: Šroub M3
- Jmenovité provozní napětí UE DC: 24 v
- Provozní napětí UB: 20... 30 VDC
- Připojení: Zástrčka M8x1, 4-pólová
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Jmenovitá spínací vzdálenost n: 700 mm
- MTTF (40 °C): 1657 a)
- Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
- Materiál krytu: ABS
- Ochrana: IP67
- Teplota okolí: -25 až 70 °C
- Možnost nastavení: Blokování kláves zapnutí/vypnutí |tovární nastavení (reset) |vzestupná/klesající charakteristika
- Konstrukční řada: R06K1
- Zobrazení: Provozní režim - zelená LED, bliká |LED zelená: Provozní napětí |v oblasti - žlutá LED dioda
- Nastavovač: Tlačítko
- Skladovací teplota: -40... 85 °C.
- Použití: Měření odstupu
- Rozsah měření: 120... 1000 mm
- Provozní režim: Analogové měření (charakteristika)
- Vstupní funkce: Synchronní signál
- Odběr proudu: max. 35 mA.
- Synchronizace: Externí, libovolný počet senzorů
- Ultrazvuková frekvence 300 kHz
- Rozlišení: ≤ 0.037 mm
- Přesnost opakování: ± 0.15 % FS
- Analogový výstup: Analogové, napětí 0…10 v
- Výstupní charakteristika: Lineární vzestupný/klesající
- Zátěžový rezistor RL min. (Analogový u) 100 kOhm
- Druh obalu
Single
- Kategorie produktu
ultrazvukový senzor
- Typ
BUS005E
- Min. provozní napětí
20 V
- Provozní napětí max.
30 V
- Provozní napětí
20 - 30 V
- Výstupy
analogové napětí
- spínací vzdálenost (max.)
700 mm
- Provedení
Ultrazvuk
- Připojení
zástrčka
- Materiál pouzdra
ABS
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Délka
18.0 mm
- Šířka
20.1 mm
- V
42.5 mm
- Rozm.
(d x š x v) 18.0 x 20.1 x 42.5 mm
- Materiál
ABS
- Jmenovité napětí
30 V
- Provozní napětí
24
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416304 BALLUFF ultrazvukový senzor Ultrazvuk analogové napětí BUS005E Single
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416304 BALLUFF ultrazvukový senzor Ultrazvuk analogové napětí BUS005E Single
Popis
Rozpoznání pozice nebo rozpoznávání objektů v pevných, práškovitých a tekutých médiích - bezdotykově kontrolují přítomnost a počítání objektů. Univerzálně použitelné pracují nezávisle na barvě a povrchu. Mlha, prach nebo nečistoty pro ně nejsou žádný problém. Vysoké rozlišení a malé zaslepovací zóny zajišťují maximální přesnost. Ultrazvukové senzory se liší výstupním signálem. Konstrukce = čtvercový, analogový výstup = analogový, napětí 0.10 v, připojení = konektor, M8x1 konektor, 4 pólů, materiál krytu=ABS, aktivní plocha, materiál=PU pěna / epoxidová pryskyřice/sklo, dosah=120...1000 mm, schválení/shoda = CEEACWEEE, okolní teplota =-25... 70 °C, stupeň krytí = IP67, přesnost opakování = ± 0.15 % FS, provozní napětí Ub=20... 30 VDC
