Name: BALLUFF ultrazvukový senzor Ultrazvuk analogové napětí BUS0026
Brand: BALLUFF
SKU: 3416435
Availability: BackOrder

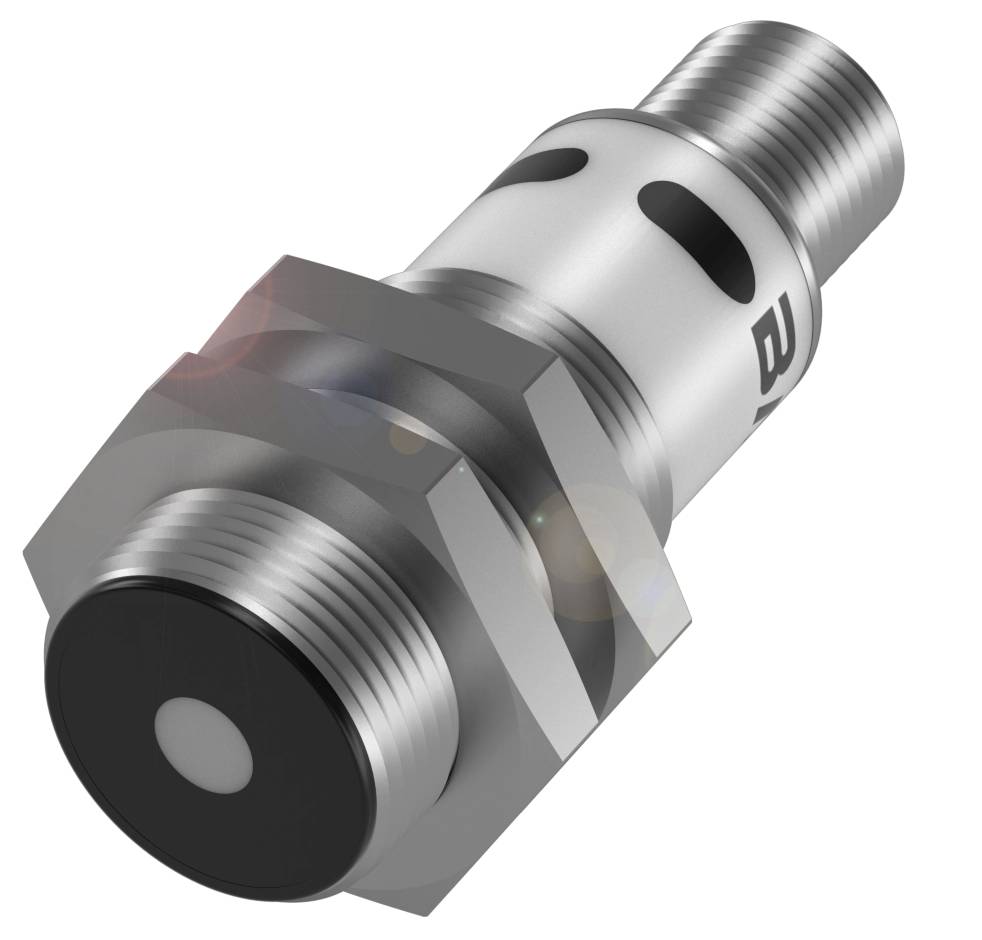

Stříbrný kovový válec se závitem a černými označeními, pravděpodobně technická součástka nebo senzor.

Ilustrační obrázek

Kategorie produktu

ultrazvukový senzor

Provozní napětí max.

30 V

Výstupy

analogové napětí

spínací vzdálenost (max.)

150 mm

Provedení

Ultrazvuk

Datasheety: (PDF)

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 326,45 Kč / kus)

9 326,45 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Válcové provedení Balluff BUS0026 s M18 závitem a analogovým nebo digitálním výstupem

Připojení: Konektor, zástrčka M12x1, 5-pólová
Provedení: Ø 18 mm
Materiál pouzdra: Poniklovaná mosaz
PBT
Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
Analogový výstup: Analogové, napětí 0…10 v

Dodatečné informace:

Technické parametry

Hlavní vlastnosti:Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
Analogový výstup: Analogové, napětí 0…10 v
Připojení: Konektor, zástrčka M12x1, 5-pólová
Provedení: Ø 18 mm
Provozní napětí UB: 15... 30 VDC
Materiál pouzdra: Poniklovaná mosaz
PBT
Dosah: 25... 250 mm
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Přesnost opakování: ± 0.15 % FS
Doplňkové vlastnosti:
Rozměry: Ø 18 x 52.5 mm
Upevnění: Matice M18x1
Jmenovité provozní napětí UE DC: 24 v
Provozní napětí UB: 15... 30 VDC
Připojení: Zástrčka M12x1, 5-pólová
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Jmenovitá spínací vzdálenost n: 150 mm
MTTF (40 °C): 1134 a)
Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
Materiál pouzdra: Poniklovaná mosaz, poniklovaná |PBT
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Povrchová ochrana: Poniklovaná
Řada: M18M1
Zobrazení: Zelená LED: Provozní napětí |v oblasti - žlutá LED
Umístění: ne
Skladovací teplota: -40... 85 °C.
Použití: Měření odstupu
Rozsah měření: 25... 250 mm
Provozní režim: Analogové měření (charakteristika)
Vstupní funkce: Vzestupný/zamořený |naučit pracovní rozsah |nastavení (reset) zařízení synchronizace zapnutí/vypnutí |synchronizačního signálu
Odběr proudu: max. 40 mA.
Synchronizace: Interní, max. 10 senzorů
Ultrazvuková frekvence 380 kHz
Rozlišení: ≤ 0.070 mm
Přesnost opakování: ± 0.15 % FS
Analogový výstup: Analogové, napětí 0…10 v
Výstupní charakteristika: Lineární vzestupný/klesající
Zátěžový rezistor RL min. (Analogový u): 100 kOhm při UB > 15 V.

Kategorie produktu: ultrazvukový senzor

Typ: BUS0026

Min. provozní napětí: 15 V

Provozní napětí max.: 30 V

Provozní napětí: 15 - 30 V

Výstupy: analogové napětí

spínací vzdálenost (max.): 150 mm

Provedení: Ultrazvuk

Připojení: zástrčka M12, 5pólová

Vlastnosti materiálu: niklováno

Materiál pouzdra: mosaz (poniklovaná)

: IP67

Min. teplota: -25 °C

Max. teplota: 70 °C

Délka: 52.5 mm

(Ø): 18 m

Rozm.: (Ø x d) 18 m x 52.5 mm

Materiál: mosaz (poniklovaná)
PBT

Jmenovité napětí: 30 V

Provozní napětí: 24

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416435 BALLUFF ultrazvukový senzor Ultrazvuk analogové napětí BUS0026

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416435 BALLUFF ultrazvukový senzor Ultrazvuk analogové napětí BUS0026

Popis

Rozpoznání pozice nebo rozpoznávání objektů v pevných, práškovitých a tekutých médiích - bezdotykově kontrolují přítomnost a počítání objektů. Univerzálně použitelné pracují nezávisle na barvě a povrchu. Mlha, prach nebo nečistoty pro ně nejsou žádný problém. Vysoké rozlišení a malé zaslepovací zóny zajišťují maximální přesnost. Ultrazvukové senzory se liší výstupním signálem. Konstrukční tvar = Ø 18 mm, analogový výstup = analogový, napětí 0.10 v, připojení = konektor, zástrčka M12x1, 5-pólový, materiál pouzdra = poniklovaná mosaz, PBT, aktivní plocha, materiál = PU pěna / epoxidová pryskyřice/sklo, dosah = 25...250 mm, schválení/shoda = cULus LISTEDCEEACWEEE, okolní teplota =-25...70 °C, stupeň krytí = IP67, přesnost opakování = ± 0.15 % FS, provozní napětí Ub=15... 30 VDC
