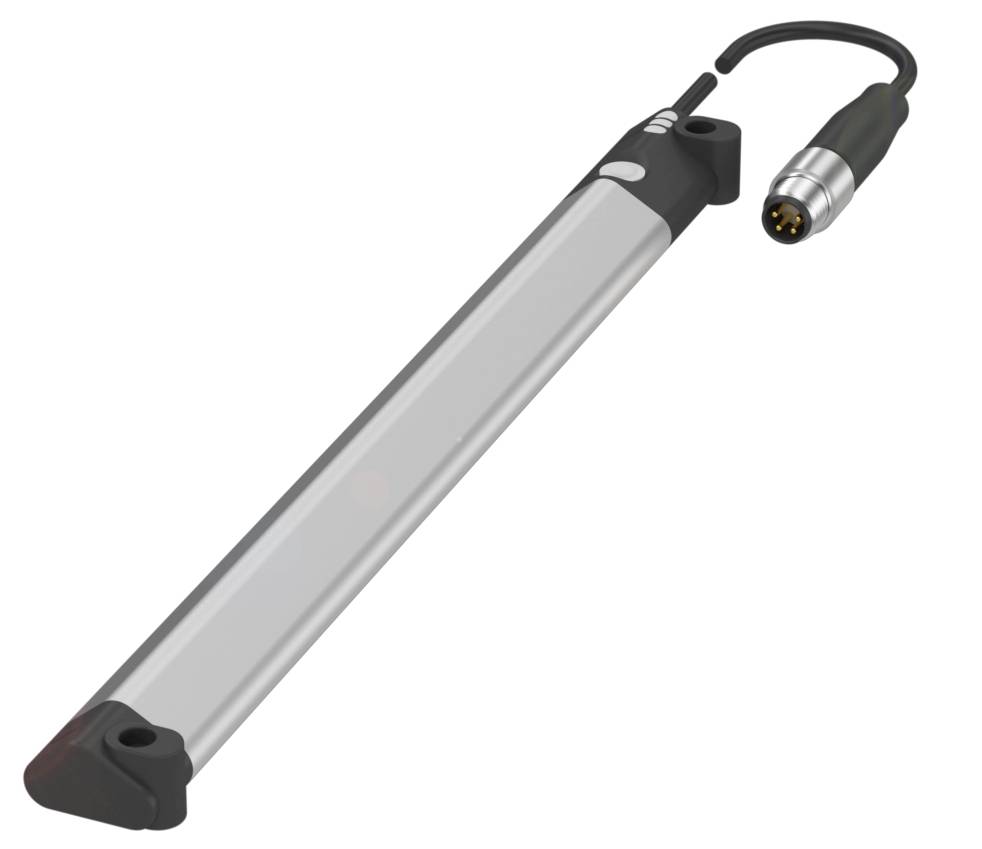

BALLUFF Systém měření polohy Magnetický BMP000A BMP000A analogový (d x š x v) 170 x 17.5 x 9.6 mm Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
Systém měření polohy
Provozní napětí max.
30 V
Výstupy
analogový
Provedení
Magnetický
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
9 776,03 Kč
3
2% = 238,53 Kč
9 537,50 Kč
5
3% = 333,36 Kč
9 442,67 Kč
10
4% = 396,91 Kč
9 379,12 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (9 776,03 Kč / kus)
9 776,03 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Systémy pro měření polohy magnetického pole Balluff BMP000A
- Rozměry: 17.5 x 9.6 x 170 mm
- Rozhraní: IO-Link 1.1
- Rozsah měření: 160 mm
- Analogový výstup: Analogový, napětí/analogový, přepínatelný proud 0…10 v/4…20 mA
- Rozlišení: ≤ 1 µm (IO-Link), 12 bit (analogový)
Technické parametry
- Hlavní vlastnosti:Rozměry: 17.5 x 9.6 x 170 mm
- Analogový výstup: Analogový, napětí/analogový, přepínatelný proud 0…10 v/4…20 mA
- Připojení: Kabel s konektorem, konektor M8x1, 4-pólový, 0.5 m, PUR
- Rozlišení: ≤ 1 µm (IO-Link), 12 bit (analogový)
- Provozní napětí UB: 15... 30 VDC
- Materiál pouzdra: PA 12
- Hliník
- Odchylka linearity typ.: ±250 µm
- Rozsah měření: 160 mm
- Rozhraní: IO-Link 1.1
- Ochrana: IP67
- Teplota okolí: -25 až 85 °C
- Přesnost opakování: 100 µm
- Doplňkové vlastnosti:
- Princip funkce: Systém měření polohy magnetického pole
- Rozsah dodávky: Stručný návod
- Materiál: Zařízení
- Rozměry: 17.5 x 9.6 x 170 mm
- Zobrazení provozního napětí: Provoz - LED zelená
- Kontrolka funkce: Žlutá LED
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovité izolační napětí [Ui]: 75 V DC
- Doba pohotovosti tv: Max. 100 ms
- Provozní napětí UB: 15... 30 VDC
- Připojení: Zástrčka M8x1, 4-pólová, kódováno a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- MTTF (40 °C): 201 a)
- Průměr kabelu D: 2.4 mm
- Délka kabelu L: 0.5 m.
- Materiál pouzdra: PA 12 |hliník
- Materiál pláště: PUR
- Počet vodičů: 4
- Kabel, rozsah ohýbání min., pevné uložení: 3 x D
- Kabel, rozsah ohýbání min., flexibilní uložení: 10 x D
- Materiál pláště: PUR
- Utahovací moment max. 0.1 Nm
- Proud naprázdno IO max. Při UE: 25 mA
- Použití: Umístění
- Rozsah měření: 160 mm
- Rozlišení: ≤ 1 µm (IO-Link), 12 bit (analogový)
- Přesnost opakování: 100 µm
- Teplotní drift max. Od konečné hodnoty ±0.3 %
- Diagnostická indikace Error: Chyba - červená LED dioda
- Max. Výstupní proud (analogový u): 5 mA
- Zátěžový rezistor RL max. (Analogový I): 500 Ω
- Proudová zatížitelnost v režimu SIO: ≤ 100 mA
- Odchylka linearity typ.: ±250 µm
- Přenosová rychlost max. 1 kHz
- Funkční třídy IO-Link: 0 x 8001 Binary Data Channel |0X8004 Teach Commands
- IO-Link profil ID: 0 000B SSP3.2 |0x4000 identity a |diagnostika
- Podporované profily IO-Link: Common Profile |Smart Smart Sensor Profile - Measuring
- Druh obalu
Piece
- Kategorie produktu
Systém měření polohy
- Typ
BMP000A
- Min. provozní napětí
15 V
- Provozní napětí max.
30 V
- Provozní napětí
15 - 30 V
- Výstupy
analogový
- Délka kabelu
0.5 m
- Provedení
Magnetický
- Připojení
M8, 4pólové
- Materiál pouzdra
PA 12
IP67
- Min. teplota
-25 °C
- Max. teplota
85 °C
- Délka
170 mm
- Šířka
17.5 mm
- V
9.6 mm
- Rozm.
(d x š x v) 170 x 17.5 x 9.6 mm
- Materiál pláště
PUR
- Jmenovité napětí
30 V
- Provozní napětí
24 V/DC
- Provozní proud
24 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3420018 BALLUFF Systém měření polohy Magnetický BMP000A BMP000A analogový (d x š x v) 170 x 17.5 x 9.6 mm Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3420018 BALLUFF Systém měření polohy Magnetický BMP000A BMP000A analogový (d x š x v) 170 x 17.5 x 9.6 mm Piece
Popis
Měřicí systémy magnetického pole BMP umožňují spolehlivé monitorování probíhajících prací bez opotřebení. Vaše inteligentní linearfeedback například v kompaktních drapách, tanečních zařízeních nebo měničích nástrojů vám pomůže udržet si různé procesy pod kontrolou, zajistit simultánní zpracování objektů a přitom zachovat energetickou účinnost. Měřicí systémy magnetického pole zajišťují vysokou bezpečnost procesů a automatizaci. Systém měření polohy magnetického pole, typ připojení 01 = kabel s konektorem, materiál krytu: Primární=PA 12, stupeň krytí IP67, použití=umístění
