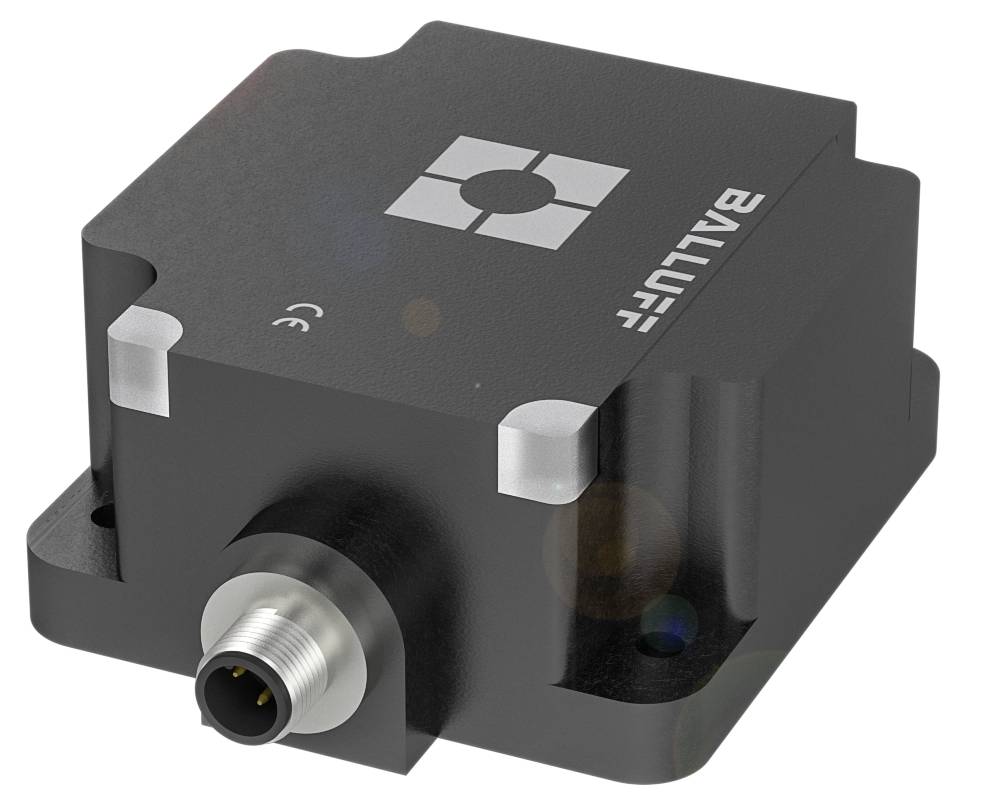

Name: BALLUFF spínač přiblížení Induktivní BES Q80KA-PAH50F-S04Q BES0226 80 x 80 mm nezarovnaná PNP, zavírač , PNP, otvírač (d
Brand: BALLUFF
SKU: 3417208
Availability: BackOrder

Hlavní benefity

Čtvercové provedení Balluff BES0226 s výškou 80 mm

Rozměry: 106 x 80 x 40 mm
Tvar 80x80
Montáž: Nezarovnaná
Dosah: 50 mm
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)

Technické parametry

Hlavní vlastnosti:Rozměry: 106 x 80 x 40 mm
Aktivní plocha, materiál: PBT, GF30
Připojení: Konektor, zástrčka M12x1, 4-pólová
Tvar 80x80
Provozní napětí UB: 10... 55 VDC
Montáž: Nezarovnaná
Materiál pouzdra: PBT, GF30
Dosah: 50 mm
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
Spínací frekvence: 50 Hz
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Doplňkové vlastnosti:
Rozměry: 106 x 80 x 40 mm
Zobrazení provozního napětí: Ano
Ukazatel funkcí: Ano
Výstupní odpor Ra: 33.0 kOhm + D/33.0 kOhm + D
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 250 V AC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 150 ms
Provozní napětí UB: 10... 55 VDC
Kategorie použití: DC-13
Nejnižší provozní proud v: 0 mA
Max. Zatížení pro UE: 0.5 μF
Proud naprázdno IO max., tlumený: 15 mA
Proud naprázdno IO max., neutlumený: 12 mA
Zbytkový proud lr max. 20 µA
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 50 Hz
Stupeň krytí: II
Napětí v případě potřeby max.: 2.5 V.
Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 40 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 50 mm
Odstup realistického spínače Sr: 50 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 785 a)
Aktivní plocha, materiál: PBT, GF30
Utahovací moment 3 Nm
Velikost: 80 x 80
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
Materiál pouzdra: PBT, GF30
EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Stupeň znečištění: 3
Vestavné rozhraní: Nezrovnané

Druh obalu: Single

Kategorie produktu: spínač přiblížení

Typ: BES Q80KA-PAH50F-S04Q

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 55 V/DC

Provozní napětí: 10 - 55 V/DC

Typ kontaktu: Antivalentní

spínací vzdálenost (max.): 50 mm

Výstupy: PNP, zavírač
PNP, otvírač

Materiál pouzdra: PBT

Provedení: Induktivní

Vlastnosti materiálu: vyztužený skleněným vláknem

Způsob konstrukce: nezarovnaná

Konstrukční velikost: 80 x 80 mm

Připojení: M12, 4pólové

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Délka: 106 mm

Šířka: 80 mm

V: 40 mm

Rozm.: (d x š x v) 106 x 80 x 40 mm

Obsah: 1 ks

Jmenovité napětí: 24 V

Spínací frekvence: 50 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417208 BALLUFF spínač přiblížení Induktivní BES Q80KA-PAH50F-S04Q BES0226 80 x 80 mm nezarovnaná PNP, zavírač , PNP, otvírač (d

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417208 BALLUFF spínač přiblížení Induktivní BES Q80KA-PAH50F-S04Q BES0226 80 x 80 mm nezarovnaná PNP, zavírač , PNP, otvírač (d

Popis

Naše indukční standardní senzory BES pro rozpoznání elektricky vodivých kovových objektů jsou odolné a spolehlivé. Díky široké paletě 500 sérií nabízí vhodný indukční senzor pro každé použití. Celosvětově používaná technika má optimální poměr ceny a výkonu a je k dispozici i při vysokém počtu kusů v krátkém čase. Rozměry = 106 x 80 x 40 mm, konstrukce = 80 x 80, montáž = nezarovnaná, dosah = 50 mm, spínací výstup = PNP spínací/rozpínací kontakt (NO/NC), spínací frekvence = 50 Hz, materiál pouzdra = PBT, GF30, aktivní plocha, materiál = PBT, GF30, připojení = konektor, zástrčka M12x1, 12pólová, provozní napětí Ub = 10... 55 VDC, okolní teplota = -4 25... 70 °C, stupeň krytí = IP67, schválení/shoda = CE, CE, UKCA, WEEE

Tento text byl přeložen strojově.
