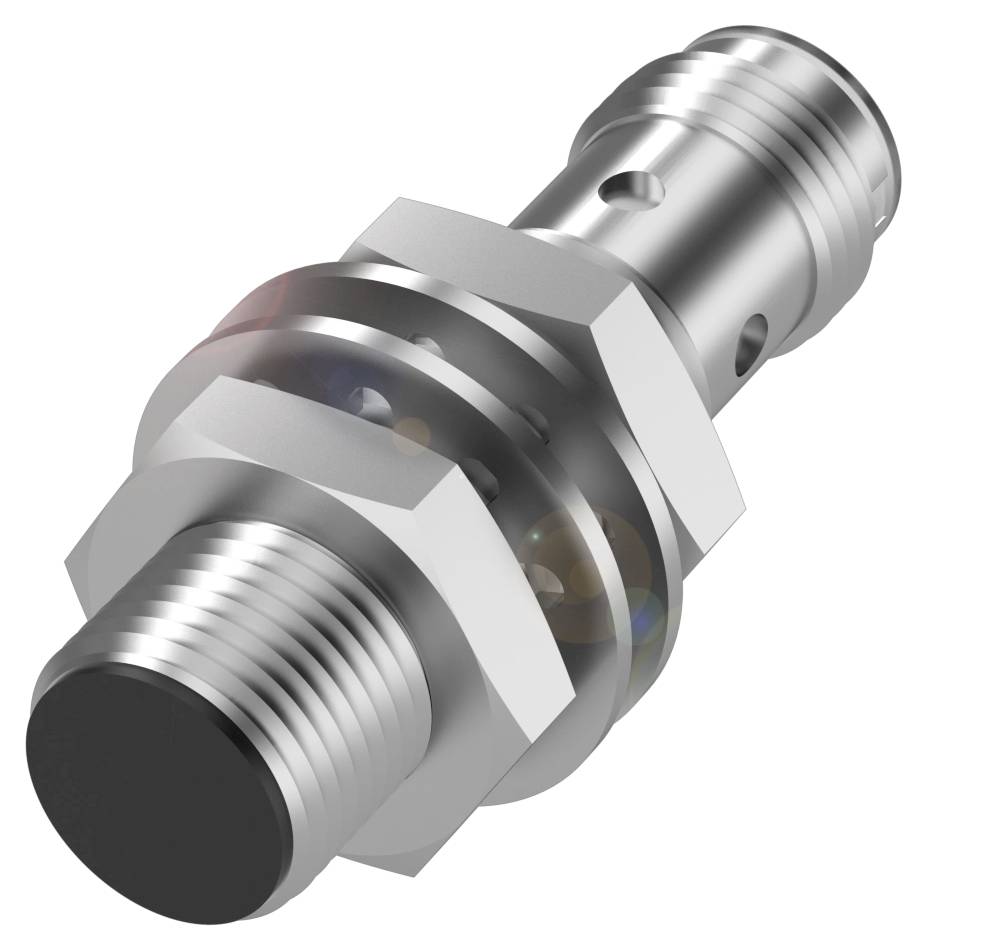

BALLUFF spínač přiblížení Induktivní BES M12ME-NSC40B-S04G-003 BES00E9 M12 zarovnaná NPN, zavírač (Ø x d) 12 mm x 45 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
spínač přiblížení
Provozní napětí max.
30 V/DC
Výstupy
NPN, zavírač
spínací vzdálenost (max.)
4 mm
Provedení
Induktivní
Datasheety: (PDF)
Počet
Celková cena (1 144,63 Kč / kus)
1 144,63 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Cylindrické provedení Balluff BES00E9
- Rozměry: Ø 12 x 45 mm
- Tvar M12x1
- Montáž: Zarovnaná
- Dosah: 4 mm
- Spínací výstup: NPN spínací kontakt (NO)
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 12 x 45 mm
- Aktivní plocha, materiál: PBT
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Tvar M12x1
- Provozní napětí UB: 10... 30 VDC
- Montáž: Zarovnaná
- Materiál krytu: Mosaz, bez niklu
- Dosah: 4 mm
- Spínací výstup: NPN spínací kontakt (NO)
- Spínací frekvence: 2500 Hz
- Typ ochrany: IP68
- Teplota okolí: -25 až 70 °C
- Doplňkové vlastnosti:
- Rozměry: Ø 12 x 45 mm
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: Ano
- Výstupní odpor Ra: 33.0 kOhm + D.
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 250 V AC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 21 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Nejnižší provozní proud v: 0 mA
- Max. Zátěžový kapacita pro UE: 1 μF
- Proud naprázdno IO max., tlumený: 5 mA
- Proud naprázdno IO max., neutlumený: 2 mA
- Zbytkový proud lr max. 10 µA
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 2500 Hz
- Stupeň krytí: II
- Napětí v případě potřeby max.: 1.5 V.
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Zabezpečený spínací interval SA: 3.2 mm
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 4 mm
- Odstup realistického spínače Sr: 4 mm
- Odstup realistického spínání Sr, tolerance ±10 %
- Teplotní drift max. (% str): 10 %
- Přesnost opakování max. (% str): 5.0 %
- MTTF (40 °C): 555 a)
- Aktivní plocha, materiál: PBT
- Materiál krytu: Mosaz, bez niklu
- Utahovací moment 10 Nm
- Velikost: M12x1
- Délka připevnění: 29.50 mm
- Montáž: Jednoduše instalovatelná
- Spínací výstup: NPN spínací kontakt (NO)
- Poznávací značka spínacího zařízení: Snímode se
- Značka: Global
- Kategorie produktu
spínač přiblížení
- Typ
BES M12ME-NSC40B-S04G-003
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Výstupy
NPN, zavírač
- spínací vzdálenost (max.)
4 mm
- Spínací frekvence
2500 Hz
- Provedení
Induktivní
- Připojení
M12, 4pólové
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M12
- Materiál pouzdra
mosaz
PBT
IP68
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Délka
45 mm
- (Ø)
12 mm
- Rozm.
(Ø x d) 12 mm x 45 mm
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417347 BALLUFF spínač přiblížení Induktivní BES M12ME-NSC40B-S04G-003 BES00E9 M12 zarovnaná NPN, zavírač (Ø x d) 12 mm x 45 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417347 BALLUFF spínač přiblížení Induktivní BES M12ME-NSC40B-S04G-003 BES00E9 M12 zarovnaná NPN, zavírač (Ø x d) 12 mm x 45 mm
Popis
Naše indukční senzory ve standardním provedení jsou ideální pro ideal rozpoznávání objektů v kovovém prostoru. Jsou odolné proti zkratu a pracují bezkontaktně, to znamená, že jsou odolné proti opotřebení a velmi odolné proti znečištění. Senzory získáte v provedeních od Ø 3 mm do 80 × 80 mm měření výšky. Obzvláště ekonomická řešení vám umožní odolné a spolehlivé indukční globální senzory. Široká škála těchto více než 500 upřednostněných variant může být na celém světě v krátkodobém horizontu i ve vysokých počtech. Rozměry=Ø 12 x 45 mm, typ=M12x1, montáž=zarovnaná, dosah=4 mm, spínací výstup=NPN spínač (NO), spínací frekvence = 2500 Hz, materiál krytu = mosaz, ochrana povrchu = bez niklu, aktivní plocha, materiál = PBT, připojení = konektor, zástrčka M12x1, 4 pólů, provozní napětí Ub=10... 30 VDC, okolní teplota =-25... 70 °C, stupeň krytí = IP68, soulad = CECULUSEACWEEE
