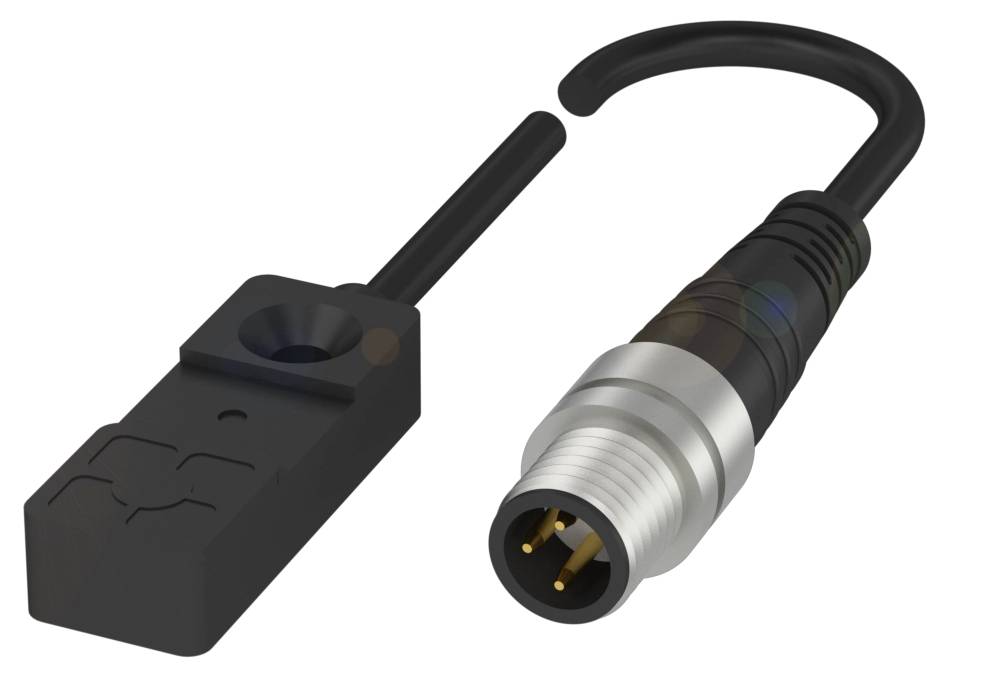

BALLUFF snímač vzdálenosti Induktivní BAW0031 BAW0031 zarovnaná analogové napětí (d x š x v) 6.00 x 30.00 x 10.00 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
snímač vzdálenosti
Provozní napětí max.
26.4 V
Výstupy
analogové napětí
Provedení
Induktivní
Připojení
M8, 3pólové
Datasheety: (PDF)
Počet
Celková cena (5 376,03 Kč / kus)
5 376,03 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Kompaktní provedení Balluff BAW0031 s průchodovými otvory pro čelní vestavbu
- Rozměry: 30 x 10 x 6 mm
- Provedení: Čtvercový tvar
- Montáž: Zarovnaná
- Dosah: 1... 4 mm
- Analogový výstup: Analogový, napětí 0 - 10 V.
Technické parametry
- Hlavní vlastnosti:Rozměry: 30 x 10 x 6 mm
- Aktivní plocha, materiál: PA 6, GF30
- Analogový výstup: Analogový, napětí 0 - 10 V.
- Připojení: Kabel s konektorem, konektor M8x1, 3-pólový, 0.30 m, PUR
- Výstupní charakteristika: Případ od případu při přiblížení
- Provedení: Čtvercový tvar
- Provozní napětí UB: 21.6... 26.4 VDC
- Montáž: Zarovnaná
- Materiál pouzdra: PA 6, GF30
- Mezní frekvence –3 dB: 1000 Hz
- Odchylka linearity max.: ±150 µm
- Dosah: 1... 4 mm
- Ochrana: IP67
- Okolní teplota: 0... 70 °C.
- Přesnost opakování podle BWN: ±35 µm
- Doplňkové vlastnosti:
- Rozměry: 30 x 10 x 6 mm
- Zobrazení provozního napětí: ne
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovité izolační napětí [Ui]: 75 V DC
- Provozní napětí UB: 21.6... 26.4 VDC
- Zbytkové vlnění max. (% UE): 10 %
- Připojení: Zástrčka M8x1, 3-pólová
- ochrana proti zkratu: ne
- ochrana proti přepólování: ne
- Možnost výměny chráněna: ne
- MTTF (40 °C): 640 a)
- Aktivní plocha, materiál: PA 6, GF30
- Utahovací moment 0.6 Nm
- Montáž: Jednoduše instalovatelná
- Typ připojení: Kabel s konektorem, 0.30 m, |PUR
- Průměr kabelu D: 3.00 mm
- Délka kabelu L: 0.3 m.
- Materiál pouzdra: PA 6, GF30
- Materiál pláště: PUR
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP67
- Okolní teplota: 0... 70 °C.
- Stupeň znečištění: 3
- Proud naprázdno IO max. Při UE: 15 mA
- Rozsah měření: 1...4 mm
- Mezní frekvence –3 dB: 1000 Hz
- Zatěžovací odpor RL min.: 5000 Ω
- Stoupání u: 3.30 v/mm
- Odchylka linearity max.: ±150 µm
- Rozsah linearity SL: 1 - 4 mm
- Teplotní drift max. Od konečné hodnoty ±5.0 %
- Přesnost opakování podle BWN: ±35 µm
- Analogový výstup: Analogový, napětí 0 - 10 V.
- Výstupní charakteristika: Případ od případu při přiblížení
- Výstupní napětí při se: 5 V.
- Výstupní napětí na SL max. 10 v
- Výstupní napětí na SL min.: 0 V.
- Zobrazení funkce elektrické funkce: Seřizovací ukazatel
- Kategorie produktu
snímač vzdálenosti
- Typ
BAW0031
- Min. provozní napětí
21.6 V
- Provozní napětí max.
26.4 V
- Provozní napětí
21.6 - 26.4 V
- Výstupy
analogové napětí
- Délka kabelu
0.30 m
- Spínací frekvence
1000 Hz
- Provedení
Induktivní
- Připojení
M8, 3pólové
- Způsob konstrukce
zarovnaná
- Materiál pouzdra
PA 6 GF 30
IP67
- Min. teplota
0 °C
- Max. teplota
70 °C
- Délka
6.00 mm
- Šířka
30.00 mm
- V
10.00 mm
- Rozm.
(d x š x v) 6.00 x 30.00 x 10.00 mm
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416818 BALLUFF snímač vzdálenosti Induktivní BAW0031 BAW0031 zarovnaná analogové napětí (d x š x v) 6.00 x 30.00 x 10.00 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416818 BALLUFF snímač vzdálenosti Induktivní BAW0031 BAW0031 zarovnaná analogové napětí (d x š x v) 6.00 x 30.00 x 10.00 mm
Popis
Naše indukční senzory vzdálenosti BAW měří různé polohy a vzdálenosti a mohou také rozlišovat mezi různými variantami materiálu. Pracují bezkontaktně, jsou proto odolné proti opotřebení a vyznačují se dlouhou životností. Funkce čajové funkce má nastavitelný rozsah linearity, což umožňuje was rychlé zprovoznění při počáteční instalaci a zajišťuje minimální prostoje při výměně senzoru. Díky rozmanitosti dostupných standardů montáže lze induktivní senzory snadno integrovat do každé aplikace. Mezi důležité oblasti použití patří sledování pohybu v chodících, stáčových a napínacích zařízeních strojovny nebo zachycení nevyvažujících a rozšířených os.indukční senzory vzdálenosti poskytují absolutní analogový signál napětí, proudu nebo IO-Link. Rozměry = 30 x 10 x 6 mm, konstrukce = čtvercový tvar, montáž = zarovnaná, dosah = 1...4 mm, analogový výstup = analogový, napětí 0 - 10 v, výstupní charakteristika = samá při přiblížení, mezní frekvence -3 dB = 1000 Hz, přesnost opakování podle BWN = ±35 µm, odchylka linearity max. = ±150 µm, materiál pouzdra = PA 6, GF30, aktivní plocha, materiál = PA 6, GF30, připojení = kabel s konektorem, M8x1 konektor, 3-pólový, 0.30 m, PUR, provozní napětí Ub = 21.6... 26.4 VDC, okolní teplota = 0... 70 °C, stupeň krytí = IP67, schválení/shoda = CE, CE, UKCA, cULus, WEEE
