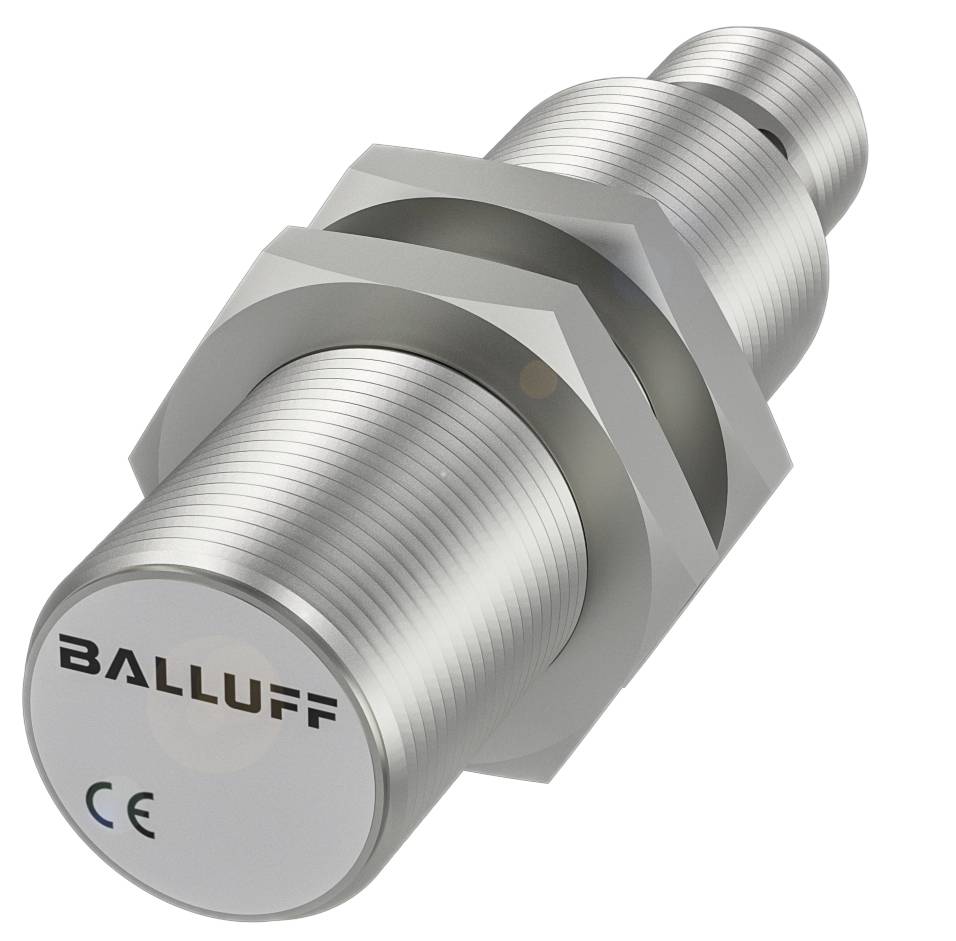

BALLUFF snímač vzdálenosti Induktivní BAW002F BAW002F M18 x 1 zarovnaná IO-Link (Ø x v) 18 mm x 65 m Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
snímač vzdálenosti
Provozní napětí max.
30.0 V
Výstupy
IO-Link
Provedení
Induktivní
Datasheety: (PDF)
Počet
Celková cena (5 486,78 Kč / kus)
5 486,78 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Cylindrické provedení Balluff BAW002F s metrickým závitem
- Rozměry: Ø 18 x 65 mm
- Tvar M18x1
- Montáž: Zarovnaná
- Dosah: 1... 5 mm
- Rozhraní: IO-Link 1.1
- 10 bitů
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 18 x 65 mm
- Aktivní plocha, materiál: PBT
- Připojení: Konektor, zástrčka M12x1, 3-pólová
- Výstupní charakteristika: Případ od případu při přiblížení
- Tvar M18x1
- Provozní napětí UB: 18... 30 VDC
- Montáž: Zarovnaná
- Materiál pouzdra: Poniklovaná mosaz
- Mezní frekvence –3 dB: 500 Hz
- Odchylka linearity max.: ±120 µm
- Dosah: 1... 5 mm
- Rozhraní: IO-Link 1.1
- 10 bitů
- Ochrana: IP67
- Okolní teplota: -10... 70 °C.
- Přesnost opakování podle BWN: ±10 µm
- Doplňkové vlastnosti:
- Rozměry: Ø 18 x 65 mm
- Zobrazení provozního napětí: ne
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovité izolační napětí [Ui]: 250 V AC
- Provozní napětí UB: 18... 30 VDC
- Zbytkové vlnění max. (% UE): 15 %
- Stupeň krytí: II
- Připojení: Zástrčka M12x1, 3-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- MTTF (40 °C): 640 a)
- Aktivní plocha, materiál: PBT
- Utahovací moment 25 Nm
- Velikost: M18x1
- Délka připevnění: 50.5 mm
- Montáž: Jednoduše instalovatelná
- Materiál pouzdra: Poniklovaná mosaz
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP67
- Okolní teplota: -10... 70 °C.
- Stupeň znečištění: 3
- Proud naprázdno IO max. Při UE: 18 mA
- Rozsah měření: 1...5 mm
- Rozhraní: IO-Link 1.1 |10 bit
- Mezní frekvence –3 dB: 500 Hz
- Odchylka linearity max.: ±120 µm
- Rozsah linearity SL: 1 - 5 mm
- Teplotní drift max. Od konečné hodnoty ±5.0 %
- Přesnost opakování podle BWN: ±10 µm
- Výstupní charakteristika: Případ od případu při přiblížení
- Zobrazení funkce elektrické funkce: Seřizovací ukazatel
- Druh obalu
Piece
- Kategorie produktu
snímač vzdálenosti
- Typ
BAW002F
- Min. provozní napětí
18.00 V
- Provozní napětí max.
30.0 V
- Provozní napětí
18.00 - 30.0 V
- Výstupy
IO-Link
- Spínací frekvence
500 Hz
- Provedení
Induktivní
- Připojení
M18
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M18 x 1
- Vlastnosti materiálu
niklováno
- Materiál pouzdra
mosaz
IP67
- Min. teplota
-10 °C
- Max. teplota
70 °C
- Délka
65.00 mm
- V
65 m
- (Ø)
18 mm
- Rozm.
(Ø x v) 18 mm x 65 m
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416826 BALLUFF snímač vzdálenosti Induktivní BAW002F BAW002F M18 x 1 zarovnaná IO-Link (Ø x v) 18 mm x 65 m Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416826 BALLUFF snímač vzdálenosti Induktivní BAW002F BAW002F M18 x 1 zarovnaná IO-Link (Ø x v) 18 mm x 65 m Piece
Popis
Naše indukční senzory vzdálenosti BAW měří různé polohy a vzdálenosti a mohou také rozlišovat mezi různými variantami materiálu. Pracují bezkontaktně, jsou proto odolné proti opotřebení a vyznačují se dlouhou životností. Funkce čajové funkce má nastavitelný rozsah linearity, což umožňuje was rychlé zprovoznění při počáteční instalaci a zajišťuje minimální prostoje při výměně senzoru. Díky rozmanitosti dostupných standardů montáže lze induktivní senzory snadno integrovat do každé aplikace. Mezi důležité oblasti použití patří sledování pohybu v chodících, stáčových a napínacích zařízeních strojovny nebo zachycení nevyvažujících a rozšířených os.indukční senzory vzdálenosti poskytují absolutní analogový signál napětí, proudu nebo IO-Link. Rozměry = Ø 18 x 65 mm, tvar = M18x1, montáž = zarovnaná, dosah = 1...5 mm, rozhraní = IO-Link 1.1 10 bit, výstupní charakteristika = samečný při přiblížení, mezní frekvence -3 dB = 500 Hz, přesnost opakování podle BWN = ±10 µm, odchylka linearity max. = ±120 µm, smaltovaná mosaz = poniklovaná, aktivní plocha, materiál = PBT, připojení = konektor, zástrčka M12x1, 3-pólová, provozní napětí Ub = 18 70... 30 VDC, okolní teplota = -3 10 °C, stupeň krytí = IP67, schválení/shoda = CE, CE, UKCA, cULus, WEEE
