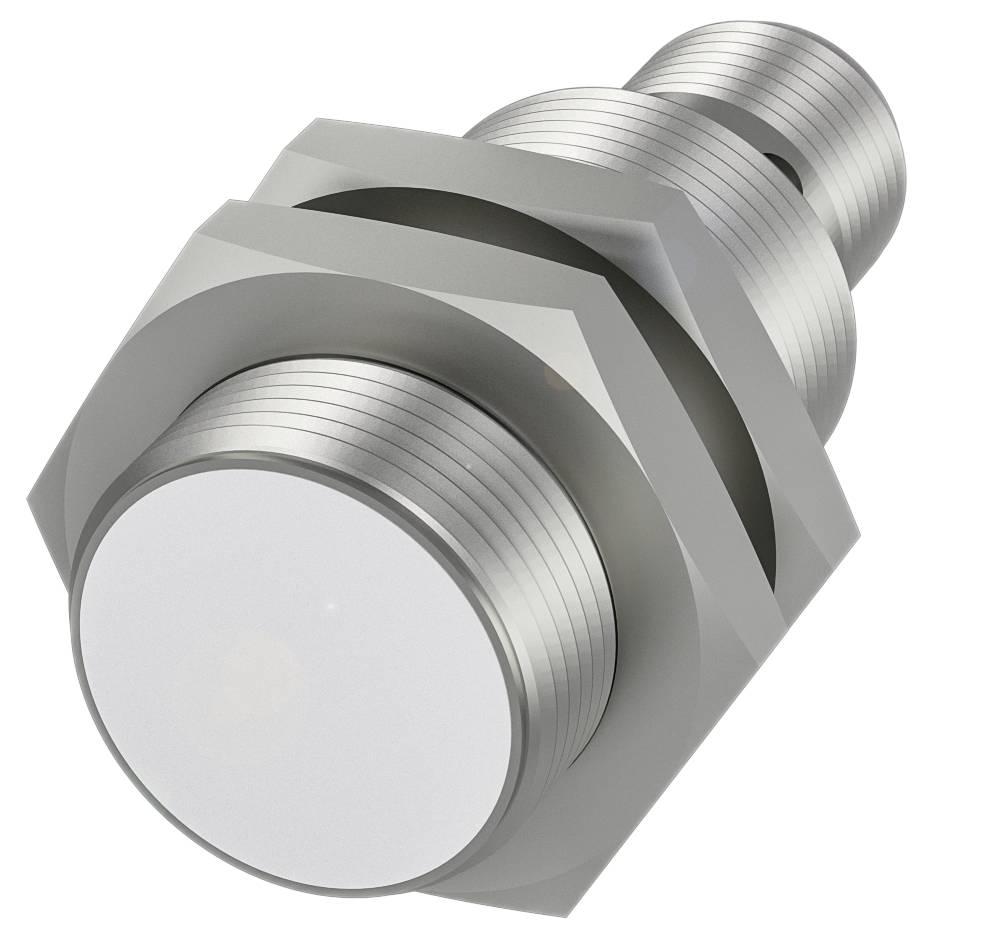

Ilustrační obrázek
Ilustrační obrázek
BALLUFF snímač vzdálenosti Induktivní BAW M18ME-UAE50B-S04G-K BAW0026 zarovnaná analogové napětí (Ø x v) 18 mm x 44.5 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
snímač vzdálenosti
Provozní napětí max.
26.4 V/DC
Výstupy
analogové napětí
Provedení
Induktivní
Připojení
M12, 4pólové
Datasheety: (PDF)
Počet
Celková cena (5 524,79 Kč / kus)
5 524,79 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BAW0026 s metrickým závitem
- Rozměry: Ø 18 x 44.5 mm
- Tvar M18x1
- Montáž: Zarovnaná
- Dosah: 1... 5 mm
- Analogový výstup: Analogové, napětí 0…10 v
- Analogový, temperature
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 18 x 44.5 mm
- Aktivní plocha, materiál: PBT
- Analogový výstup: Analogové, napětí 0…10 v
- Analogový, temperature
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Výstupní charakteristika: Případ od případu při přiblížení
- Tvar M18x1
- Provozní napětí UB: 21.6... 26.4 VDC
- Montáž: Zarovnaná
- Materiál pouzdra: Poniklovaná mosaz
- Mezní frekvence –3 dB: 500 Hz
- Odchylka linearity max.: ±120 µm
- Dosah: 1... 5 mm
- Ochrana: IP67
- Okolní teplota: -10... 70 °C.
- Přesnost opakování podle BWN: ±8 µm
- Doplňkové vlastnosti:
- Rozměry: Ø 18 x 44.5 mm
- Zobrazení provozního napětí: ne
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovité izolační napětí [Ui]: 75 V DC
- Provozní napětí UB: 21.6... 26.4 VDC
- Zbytkové vlnění max. (% UE): 10 %
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: ne
- MTTF (40 °C): 640 a)
- Aktivní plocha, materiál: PBT
- Utahovací moment 25 Nm
- Velikost: M18x1
- Délka připevnění: 30.0 mm
- Montáž: Jednoduše instalovatelná
- Materiál pouzdra: Poniklovaná mosaz
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP67
- Okolní teplota: -10... 70 °C.
- Stupeň znečištění: 3
- Proud naprázdno IO max. Při UE: 10 mA
- Rozsah měření: 1...5 mm
- Mezní frekvence –3 dB: 500 Hz
- Zatěžovací odpor RL min.: 2000 Ω
- Stoupání u: 2.50 v/mm
- Odchylka linearity max.: ±120 µm
- Rozsah linearity SL: 1 - 5 mm
- Teplotní drift max. Od konečné hodnoty ±5.0 %
- Přesnost opakování podle BWN: ±8 µm
- Analogový výstup: Analogové, napětí 0…10 v |, temperature
- Výstupní charakteristika: Případ od případu při přiblížení
- Výstupní napětí při se: 5 V.
- Výstupní napětí na SL max. 10 v
- Výstupní napětí na SL min.: 0 V.
- Zobrazení funkce elektrické funkce: Seřizovací ukazatel
- Zátěžový rezistor RT min.: 2000 Ω
- Teplotní výstup -9 mV/°C.
- Kategorie produktu
snímač vzdálenosti
- Typ
BAW M18ME-UAE50B-S04G-K
- Min. provozní napětí
21.6 V/DC
- Provozní napětí max.
26.4 V/DC
- Provozní napětí
21.6 - 26.4 V/DC
- Výstupy
analogové napětí
- Materiál pouzdra
mosaz (poniklovaná)
PBT
- Provedení
Induktivní
- Způsob konstrukce
zarovnaná
- Připojení
M12, 4pólové
- Min. teplota
-10 °C
- Max. teplota
70 °C
IP67
- Délka
44.5 mm
- Šířka
18 mm
- V
44.5 mm
- (Ø)
18 mm
- Rozm.
(Ø x v) 18 mm x 44.5 mm
- Obsah
1 ks
- Jmenovité napětí
24 V
- Připojení
KONEKTOR
- Počet pólů
4
- Typ závitu, šířka připojení
M12 x 1
5 mm
- Min. dosah (ve volném prostoru)
1 mm
- Rozlišení
8 µm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416859 BALLUFF snímač vzdálenosti Induktivní BAW M18ME-UAE50B-S04G-K BAW0026 zarovnaná analogové napětí (Ø x v) 18 mm x 44.5 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416859 BALLUFF snímač vzdálenosti Induktivní BAW M18ME-UAE50B-S04G-K BAW0026 zarovnaná analogové napětí (Ø x v) 18 mm x 44.5 mm
Popis
Naše indukční senzory vzdálenosti BAW měří různé polohy a vzdálenosti a mohou také rozlišovat mezi různými variantami materiálu. Pracují bezkontaktně, jsou proto odolné proti opotřebení a vyznačují se dlouhou životností. Funkce čajové funkce má nastavitelný rozsah linearity, což umožňuje was rychlé zprovoznění při počáteční instalaci a zajišťuje minimální prostoje při výměně senzoru. Díky rozmanitosti dostupných standardů montáže lze induktivní senzory snadno integrovat do každé aplikace. Mezi důležité oblasti použití patří sledování pohybu v chodících, stáčových a napínacích zařízeních strojovny nebo zachycení nevyvažujících a rozšířených os.indukční senzory vzdálenosti poskytují absolutní analogový signál napětí, proudu nebo IO-Link. Rozměry = Ø 18 x 44.5 mm, konstrukční tvar = M18x1, montáž = zarovnaná, dosah = 1...5 mm, analogový výstup = analogový, napětí 0.10 v analogový, temperature, výstupní charakteristika = zarážející při přiblížení, mezní frekvence -3 dB = 500 Hz, přesnost opakování podle BWN = ±8 µm, odchylka linearity max. = ±120 µm, smarterial = mosaz, poniklovaný, aktivní povrch, materiál = PBT, připojení = konektor, zástrčka M12x1, 4-pólová, provozní napětí Ub = 21.6 70... 26.4 VDC, okolní teplota = -3 10 °C, stupeň krytí = IP67, schválení/shoda = CE, CE, UKCA, cULus, WEEE
